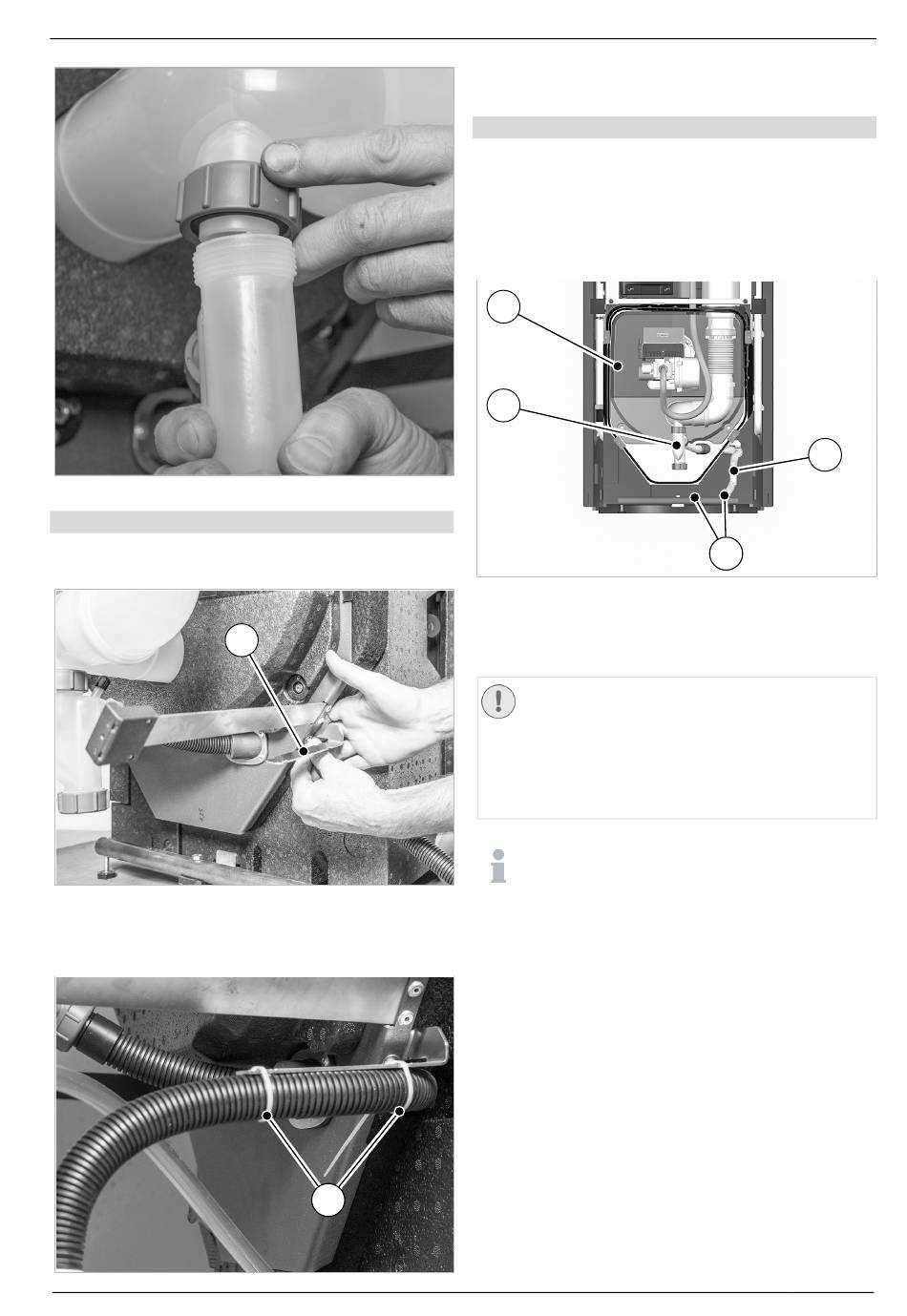

Abb. 88: Kondensatsyphon handfest anschrauben

Haltewinkel montieren

1. Haltewinkel (1) für Kondensatschlauch montieren. Der
Winkel muss ein Gefälle besitzen.
Abb. 89: Haltewinkel anbringen
2. Den Kondensatschlauch mit Kabelbindern (1) befesti-
gen.
SOLVIS · MAL-BEN · Technische Änderungen vorbehalten · 32491-2a
1
1 1
Abb. 90: Kondensatschlauch befestigen
Ohne Kondensatpumpe:
Kondensatanschluss herstellen
1. Den aus der Ansaugkammer ragenden Konden-
satschlauch in die Durchführung (3) unter der Boden-
ronde des Behälters nach hinten und dann wahlweise
nach links oder rechts führen, auf ein ausreichendes
Gefälle achten.
2. Den Kondensatschlauch zum Abfluss führen.
1
2
Abb. 91: Kondensat-Ablaufleitung ohne Kondensatpumpe
1 Ansaugkammer
1 Kondensatysphon
2 Kondensatschlauch
3 Durchführungen
ACHTUNG
Kondensat-Rückstau verhindern
Austreten von Kondensat möglich
• Bei Verlegung des Kondensatschlauches einen
Bogen („zweiter Siphon") vermeiden.
• Kondensatschlauch immer mit Gefälle verlegen.
Verwendung einer Kondensathebepumpe
• Wenn der Einsatz einer Kondensathebepumpe
aufgrund baulicher Gegebenheiten notwendig ist,
ist diese als Zubehör erhältlich.
• Für Anschluss und Montage die Anleitung der
Pumpe beachten.
• Bei Öl und Hybrid-Öl muss der Schmutzfangbe-
cher aus dem Montagebeipack unten an den Sy-
phon installiert werden.
6 Montage
3
4 4
