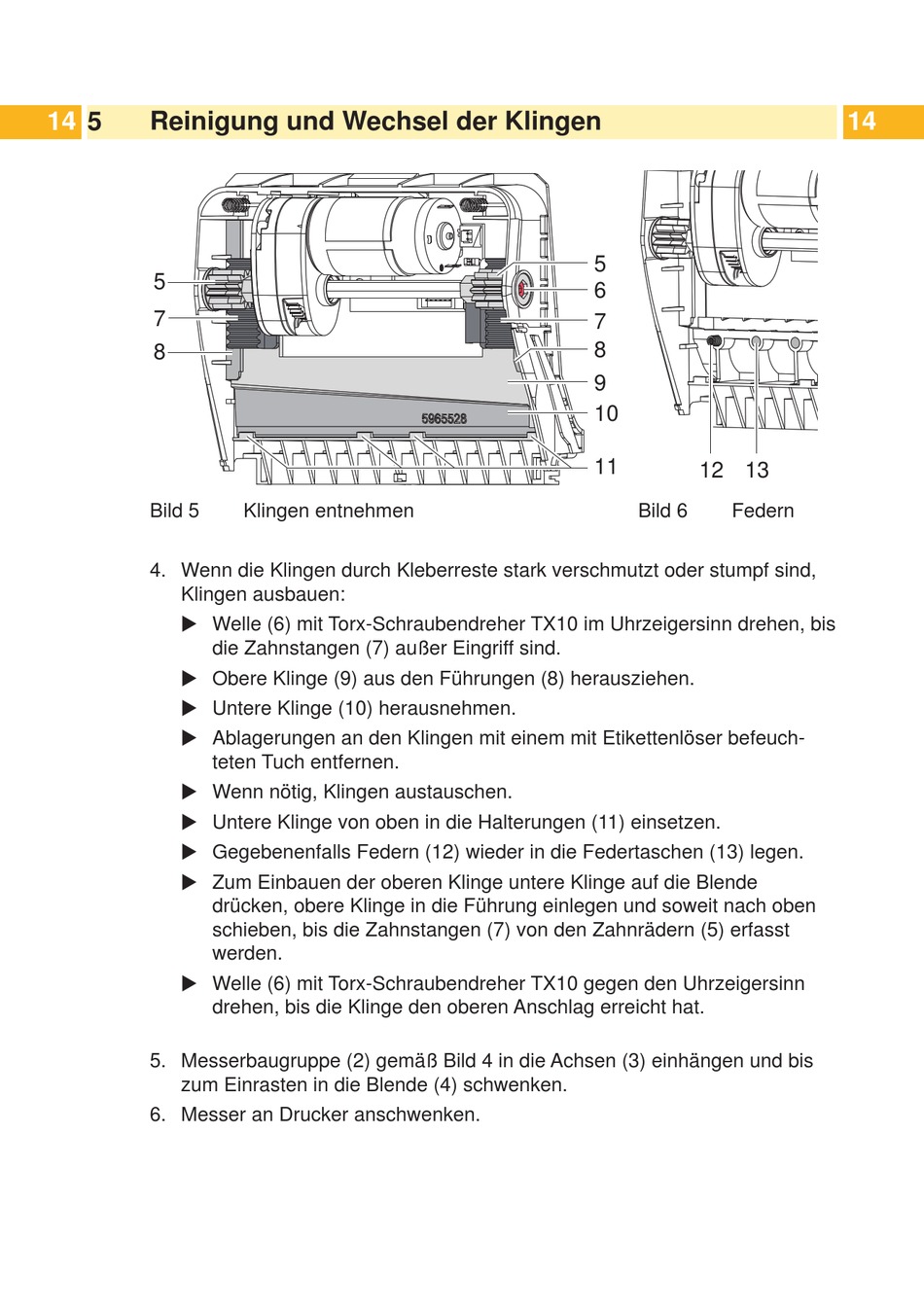

Reinigung und Wechsel der Klingen

Bild 5

4. Wenn die Klingen durch Kleberreste stark verschmutzt oder stumpf sind,

Klingen ausbauen:

 Welle (6) mit Torx-Schraubendreher TX10 im Uhrzeigersinn drehen, bis

die Zahnstangen (7) außer Eingriff sind.

 Obere Klinge (9) aus den Führungen (8) herausziehen.

 Untere Klinge (10) herausnehmen.

 Ablagerungen an den Klingen mit einem mit Etikettenlöser befeuch-

teten Tuch entfernen.

 Wenn nötig, Klingen austauschen.

 Untere Klinge von oben in die Halterungen (11) einsetzen.

 Gegebenenfalls Federn (12) wieder in die Federtaschen (13) legen.

 Zum Einbauen der oberen Klinge untere Klinge auf die Blende

drücken, obere Klinge in die Führung einlegen und soweit nach oben

schieben, bis die Zahnstangen (7) von den Zahnrädern (5) erfasst

werden.

 Welle (6) mit Torx-Schraubendreher TX10 gegen den Uhrzeigersinn

drehen, bis die Klinge den oberen Anschlag erreicht hat.

5. Messerbaugruppe (2) gemäß Bild 4 in die Achsen (3) einhängen und bis

zum Einrasten in die Blende (4) schwenken.

6. Messer an Drucker anschwenken.

Klingen entnehmen

Bild 6

Federn
