M&C PMA Serie Betriebsanleitung Seite 18

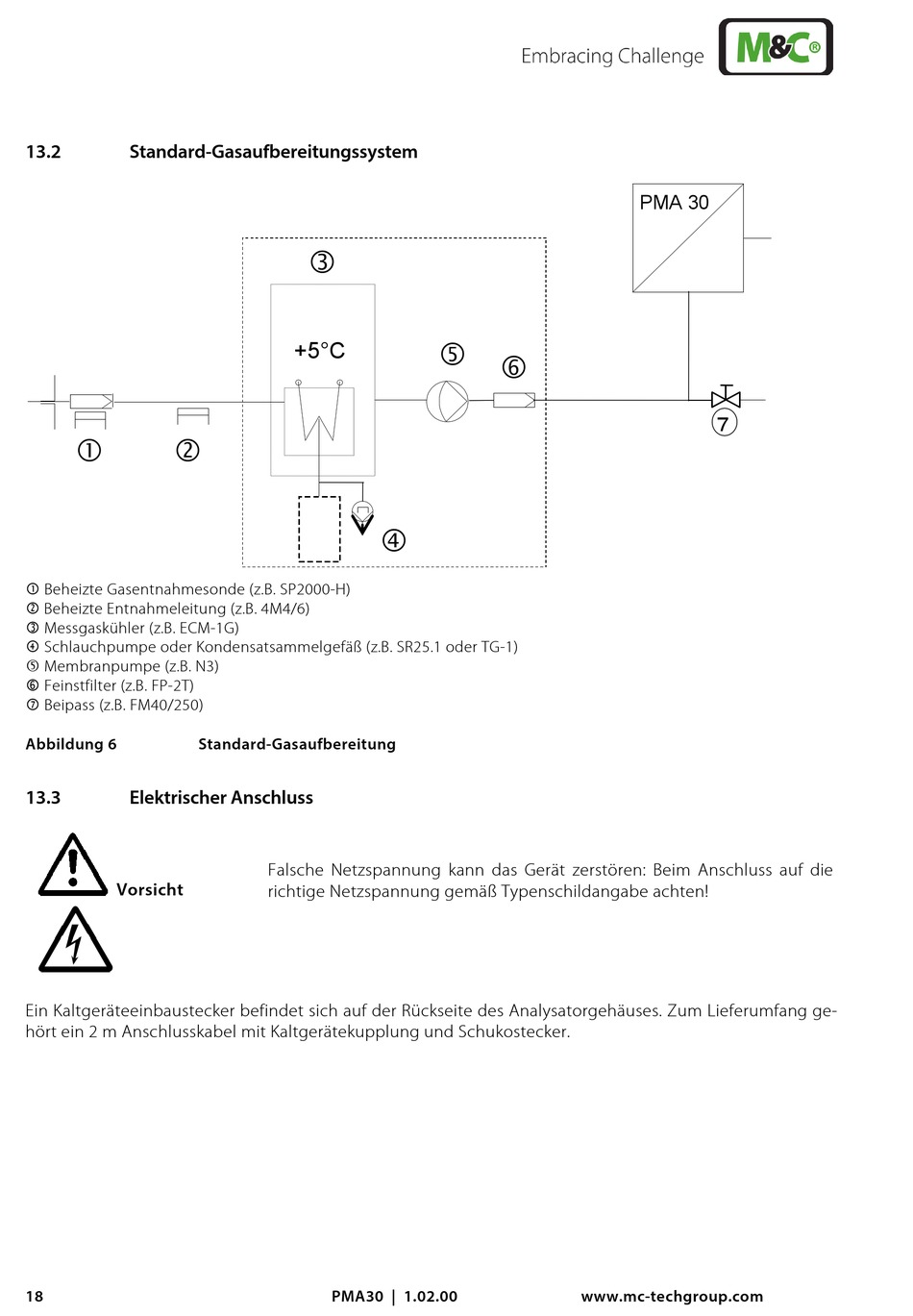

13.2 Standard-Gasaufbereitungssystem
 
 Beheizte Gasentnahmesonde (z.B. SP2000-H)
 Beheizte Entnahmeleitung (z.B. 4M4/6)
 Messgaskühler (z.B. ECM-1G)
 Schlauchpumpe oder Kondensatsammelgefäß (z.B. SR25.1 oder TG-1)
 Membranpumpe (z.B. N3)
 Feinstfilter (z.B. FP-2T)
 Beipass (z.B. FM40/250)
Abbildung 6
13.3 Elektrischer Anschluss
Vorsicht
Ein Kaltgeräteeinbaustecker befindet sich auf der Rückseite des Analysatorgehäuses. Zum Lieferumfang ge-
hört ein 2 m Anschlusskabel mit Kaltgerätekupplung und Schukostecker.
18

+5°C
Standard-Gasaufbereitung
Falsche Netzspannung kann das Gerät zerstören: Beim Anschluss auf die
richtige Netzspannung gemäß Typenschildangabe achten!
