3 Geräte- und Bedienelemente

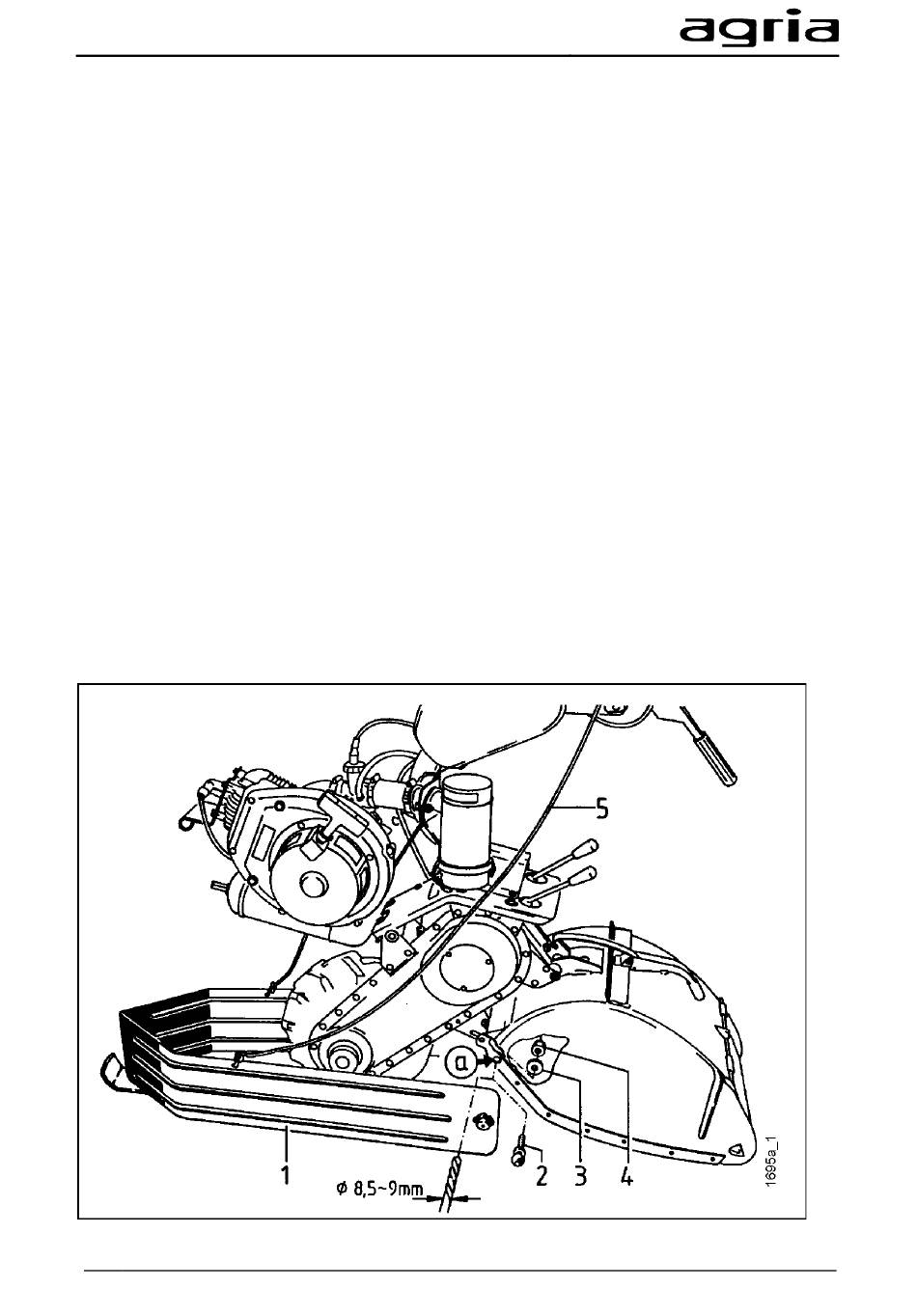

Blattabweiser
(Art-Nr. 2130 031 für Arbeits-Breite 16-38 cm)
für Pflegearbeiten in Reihenkulturen zum Abweisen von Blättern und Pflanzenteilen
Anbau
An der Fräs-Schutzhaube beidseitig die Befestigungslöcher "a" mit einem Bohrer
Ø 8,5 - 9 mm nach der mitgelieferten Bohrschablone bohren.
Kugelzapfen (2) beidseitig von außen nach innen durchstecken und mit Scheiben
(3) und Sicherungsmuttern (4) befestigen.
Blattabweiser (1) mit den hinten beidseitig angebrachten Kugelpfannen auf die
Kugelzapfen aufdrücken, bis diese einrasten.
Das mitgelieferte Kunststoffseil (5) mit den Enden an den Blattabweiser anbinden
und die Schlaufe von vorn über die Maschine zum Lenkholm in Greifnähe able-
gen.
Abbau
Die Kugelpfannen mit einem Schraubenzieher (oder ähnlichem Werkzeug) von
den Kugelzapfen abziehen.
Die Kugelzapfen können für den nächsten Anbau an der Schutzhaube montiert
bleiben.
Arbeiten
Zum Wenden der Einradhacke den Blattabweiser mit dem Seil (5) vorne anheben.
24
Einradhacke agria 3100
