Installationshinweise
1.1.12 Integration in eine Anwendung
PTU 025 ist auf Zentralklimaanlagen mit mindestens einem oder mehreren Filtern im Ein-/Auslassabschnitt ausgelegt, wobei die
Lüftersteuerung auf dem Luftstrom oder dem Druckwert in der Lüftungsanlage basiert. Separate Frequenzumrichter mit separaten
Drucktransmittereinheiten steuern den Einlass und den Auslass. Die Einheit PTU 025 hat 4 Druckeingänge. Siehe Druckbereiche in
Tabelle 1.4. Sie können für Sensoren 3 und 4 die Filterüberwachung oder die PID-Regelung des Luftstroms oder des Druckwerts
konfigurieren.

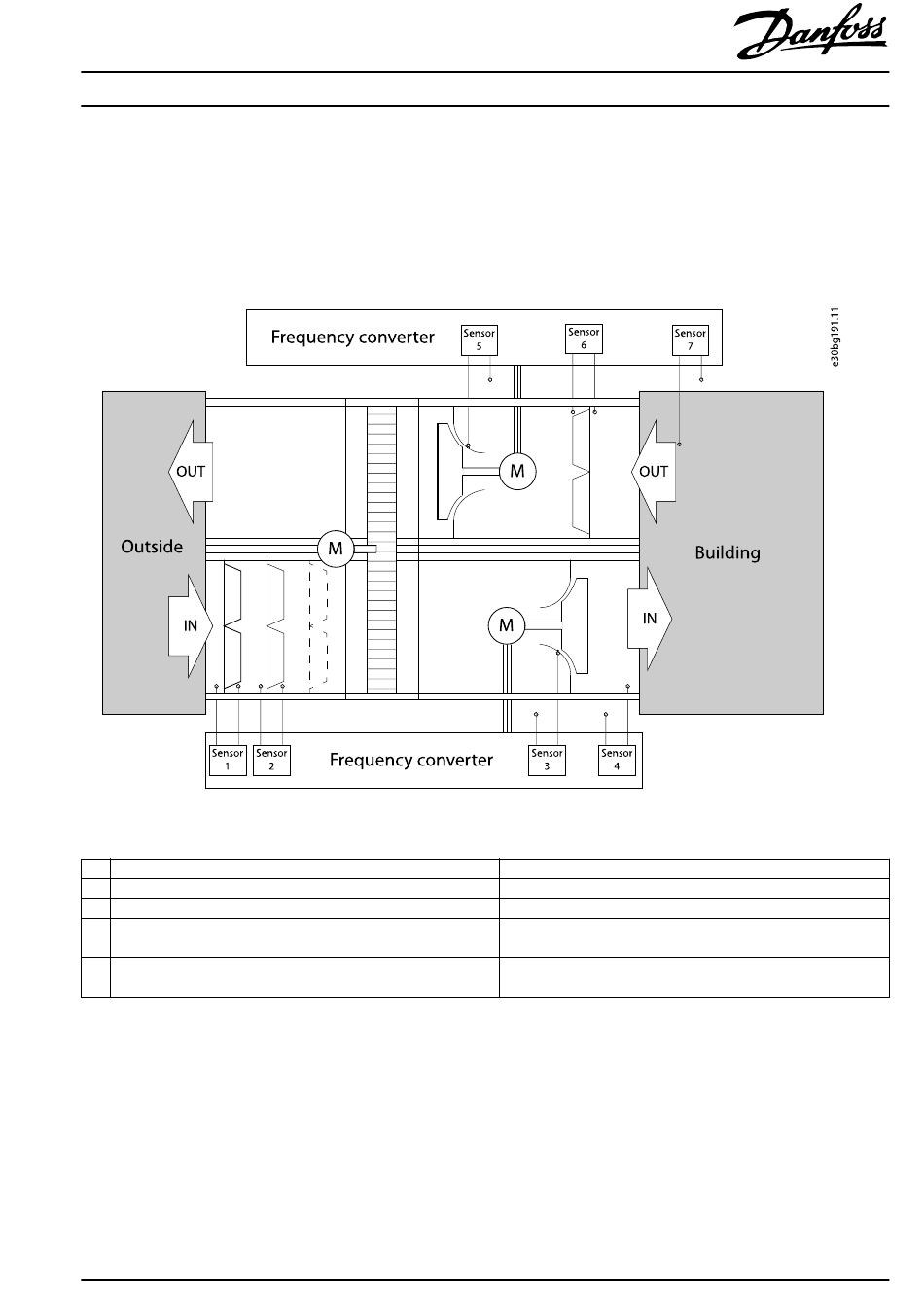

Abbildung 1.10 Beispiel für eine Integration in eine Anwendung
#
Bereich
1
0–500 Pa
2
0–500 Pa
3
0–1000 Pa
4
0–2500 Pa
Tabelle 1.4 PTU 025-Sensoren und ihre Funktionen
Integrieren von Drucksignalen in eine Systemlösung
Die Druckwerte können als analoge Werte am Analogausgang
oder als Impulse an den Digitalausgängen angezeigt werden.
Um den Sensorstatus an die Relais- oder Digitalausgänge zu
senden, konfigurieren Sie Parameter 5-30 Klemme 27 Digital-
ausgang, Parameter 5-31 Klemme 29 Digitalausgang und
Parameter 5-40 Relaisfunktion. Weitere Informationen zur
Nutzung der Druckwerte in Anwendungen und in der Smart
Logic Control finden Sie im Programmierhandbuch.
MI08A103
Drucktransmitter PTU 025
®
VLT
HVAC Drive FC 102
Typische Funktion
Filterüberwachung
Filterüberwachung
Filterüberwachung oder PID-Regelung des Luftstroms oder des
Druckwerts
Filterüberwachung oder PID-Regelung des Luftstroms oder des
Druckwerts
PID-Regelung mit Rückführung basierend auf Luftstrom oder
Druckwert
Um die Druckwerte für die PID-Regelung des Frequenzum-
richters mit Rückführung zu nutzen, konfigurieren Sie die
Parameter in Parametergruppe 20-0* Rückführung.
Die Überwachung von HVAC-Anwendungen basierend auf dem
Luftstrom konfigurieren Sie mit den Parametern in Parameter-
gruppe 22-** Anwendungsfunktionen. Weitere Informationen
finden Sie in der Bedienungsanleitung und im Programmier-
handbuch.
