Installationshinweise
1.1.7 Anschließen der Druckschläuche
Die Einheit PTU 025 ist mit Schlauchanschlüssen von 5 mm (0,2 in) ausgestattet. Schließen Sie Hochdruck-Einlassschläuche an
die Anschlüsse mit der Kennzeichnung H + und Niederdruckschläuche an die Anschlüsse mit der Kennzeichnung L - an. Um eine
Verstopfung der Sensoren zu verhindern, schließen Sie Schläuche an alle Anschlüsse an. Siehe Abbildung 1.7.

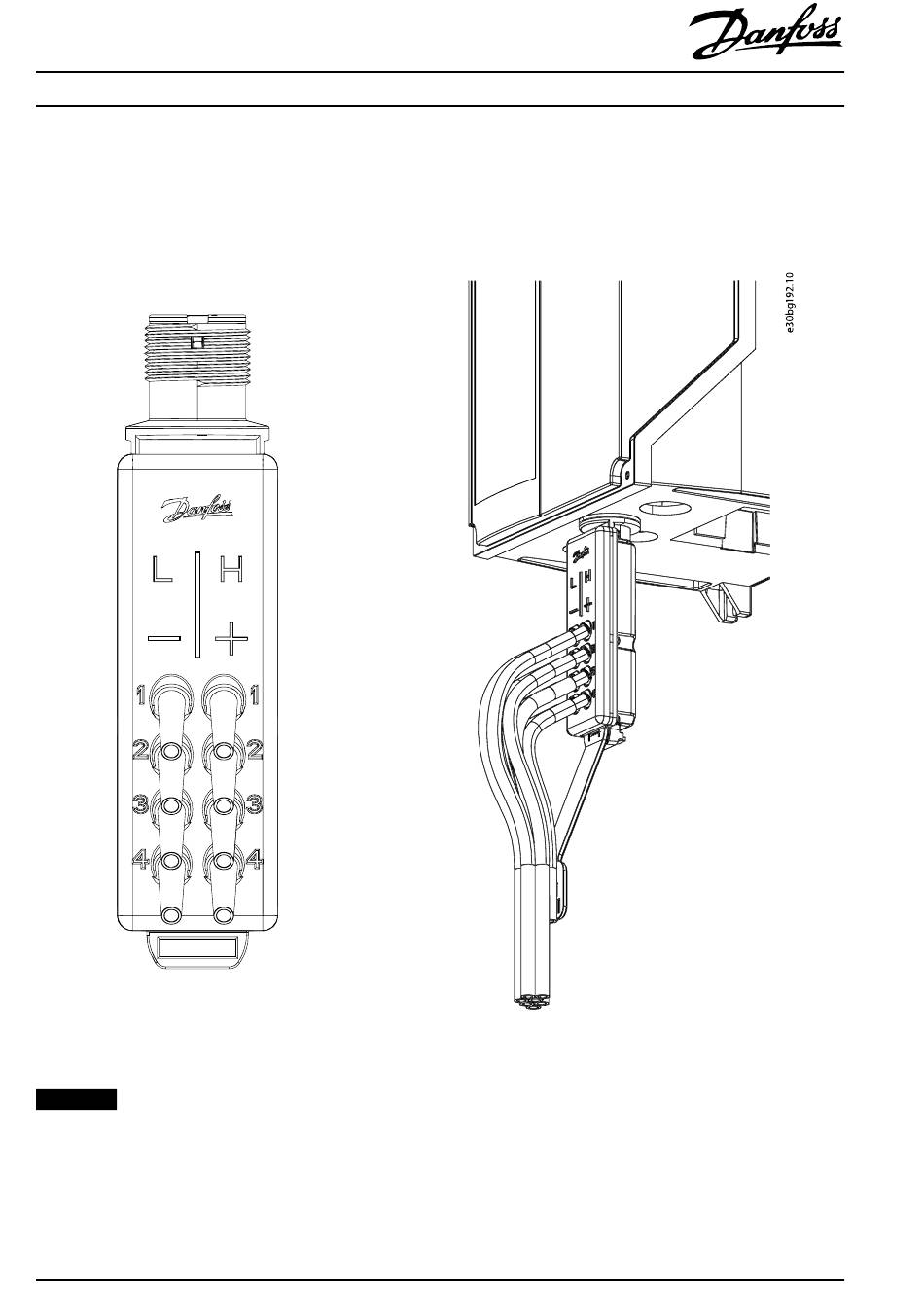

Abbildung 1.7 Anschließen der Druckschläuche
HINWEIS
Schließen Sie an alle Anschlüsse des Drucktransmitters einen Schlauch an, damit das Eindringen von Schmutz in die
Einheit weitestgehend vermieden wird. Die Mindestschlauchlänge beträgt 80 mm (3,1 in). Wenn ein Sensor den
Umgebungsdruck verwendet, schneiden Sie den Schlauch etwas weiter weg von der Zugentlastung für Schläuche ab.
