Installationshinweise
1.1.3 Mechanische Installation
Vorbereiten der Bohrung für den Einbau
Für die Montage der PTU 025 an einem IP55/66-Gehäuse gibt
es u. a. folgende Optionen:
•
Werkseitig vorbereitetes M25-Gewinde verwenden
•
Bodenplatte mit entsprechenden Ausspa-
rungen verwenden
•
Anschlussplatte mit einer neuen Bohrung versehen.
Bohrungsdurchmesser: 25 mm (0,98 in).

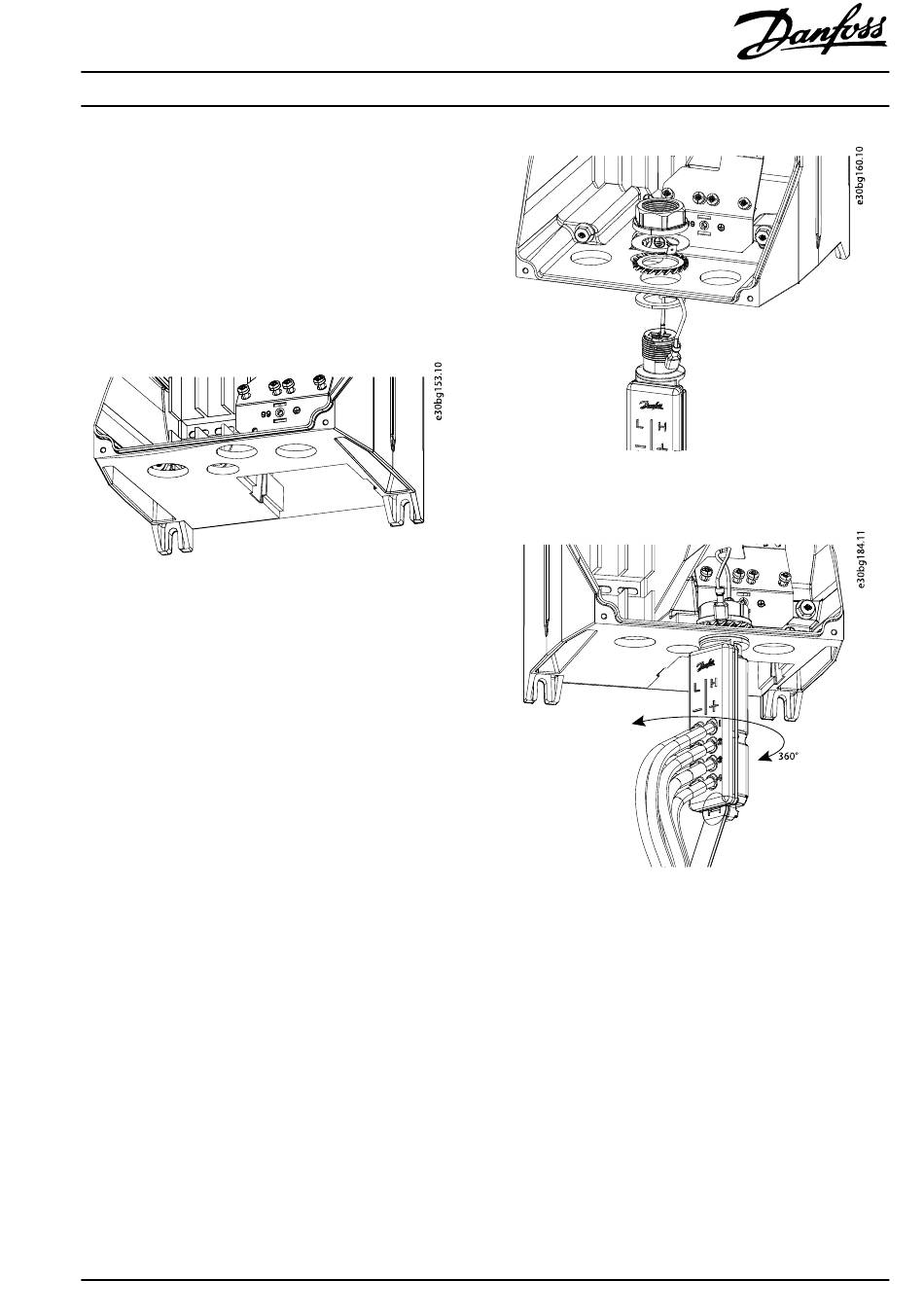

Abbildung 1.2 Montagebohrung für die Drucktransmittereinheit
PTU 025
Stellen Sie für eine bestimmungsgemäße Erdung sicher, dass
zwischen der Zahnscheibe zur Befestigung der PTU 025 und
dem Gehäuse eine gute elektrische Verbindung besteht.
1.1.4 Montieren der Einheit
Montieren der PTU 025:
1. Setzen Sie die Dichtung zwischen die PTU 025 und
das Gehäuse. Dies ist für die Einhaltung der Schutzart
des IP55/66-Gehäuses notwendig.
2. Setzen Sie Zahnscheibe, Erdanschluss und Mutter
innen im Gehäuse auf. Siehe Abbildung 1.3.
3. Führen Sie das Erdungskabel durch Zahnscheibe,
Erdanschluss und Mutter in das Gehäuse.
4. Drehen Sie die Einheit in die gewünschte Position.
Die Einheit lässt sich um 360° drehen.
5. Ziehen Sie die Mutter mit einem Drehmoment von
5 Nm an. Nach Anziehen der Mutter können Sie die
Einheit nicht mehr drehen. Siehe Abbildung 1.4.
MI08A103
Drucktransmitter PTU 025
®
VLT HVAC Drive FC 102
Abbildung 1.3 Mutter, Erdanschluss, Zahnscheibe, Dichtung
Abbildung 1.4 Positionieren der Einheit
1.1.5 Elektrische Installation
1.
2.
3.
4.
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Schließen Sie die Einheit PTU 025 am Stecker für die
C-Option an. Stellen Sie sicher, dass die Stecker auf
beiden Seiten fest in den Buchsen sitzen und
befestigen Sie das Kabel im Gehäuse mit
Kabelbindern. Siehe Abbildung 1.5.
Schließen Sie die Ausgänge für die entsprechenden
Signale und Statusmeldungen an.
Befestigen Sie die vordere Abdeckung am Frequen-
zumrichter.
Schalten Sie den Frequenzumrichter ein.
Vergewissern Sie sich, dass der Frequenzumrichter die
Einheit PTU 025 erkennt.
