JT33 TDLAS-Gasanalysator
Darstellung des JT33 TDLAS-
Spektrometers ohne Frontplatte
Endress+Hauser
Die nachfolgende Abbildung des Spektrometers ohne Frontplatte zeigt, wie der Laserstrahl
in die Messzelle eintritt und von den Spiegeln reflektiert wird, während er mehrmals das
Probengas durchquert.
1
2
3
4
5

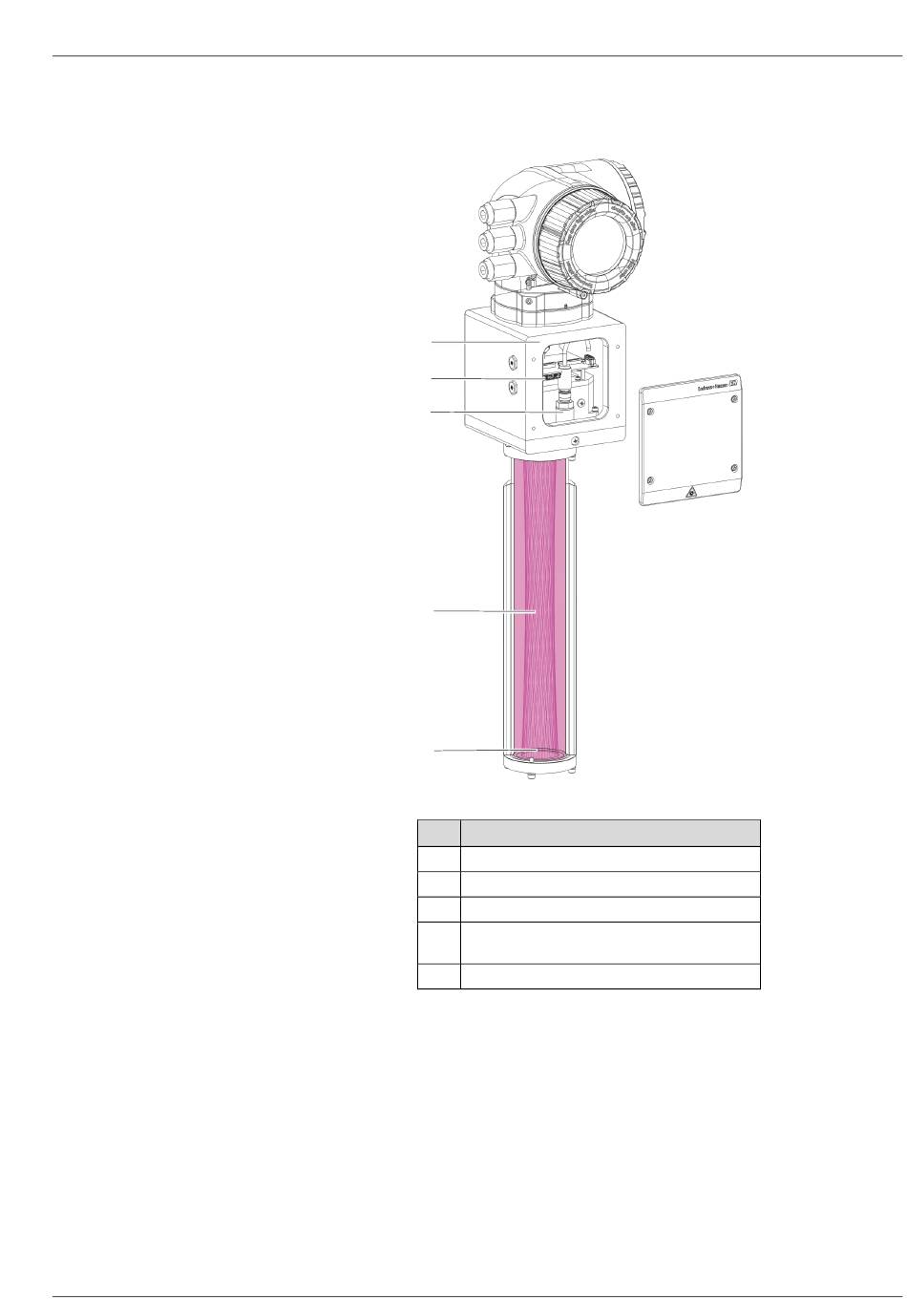

Abbildung 1. Darstellung des JT33 TDLAS-Spektrometers ohne Frontplatte
Pos.
1
2
3
4
5
Beschreibung
Optischer Kopf
Laser und Detektor
Drucksensor
Durchflussmesszelle, die den Laserpfad zeigt
(mehrere Durchquerungen)
Gewölbter Spiegel
A0054820
