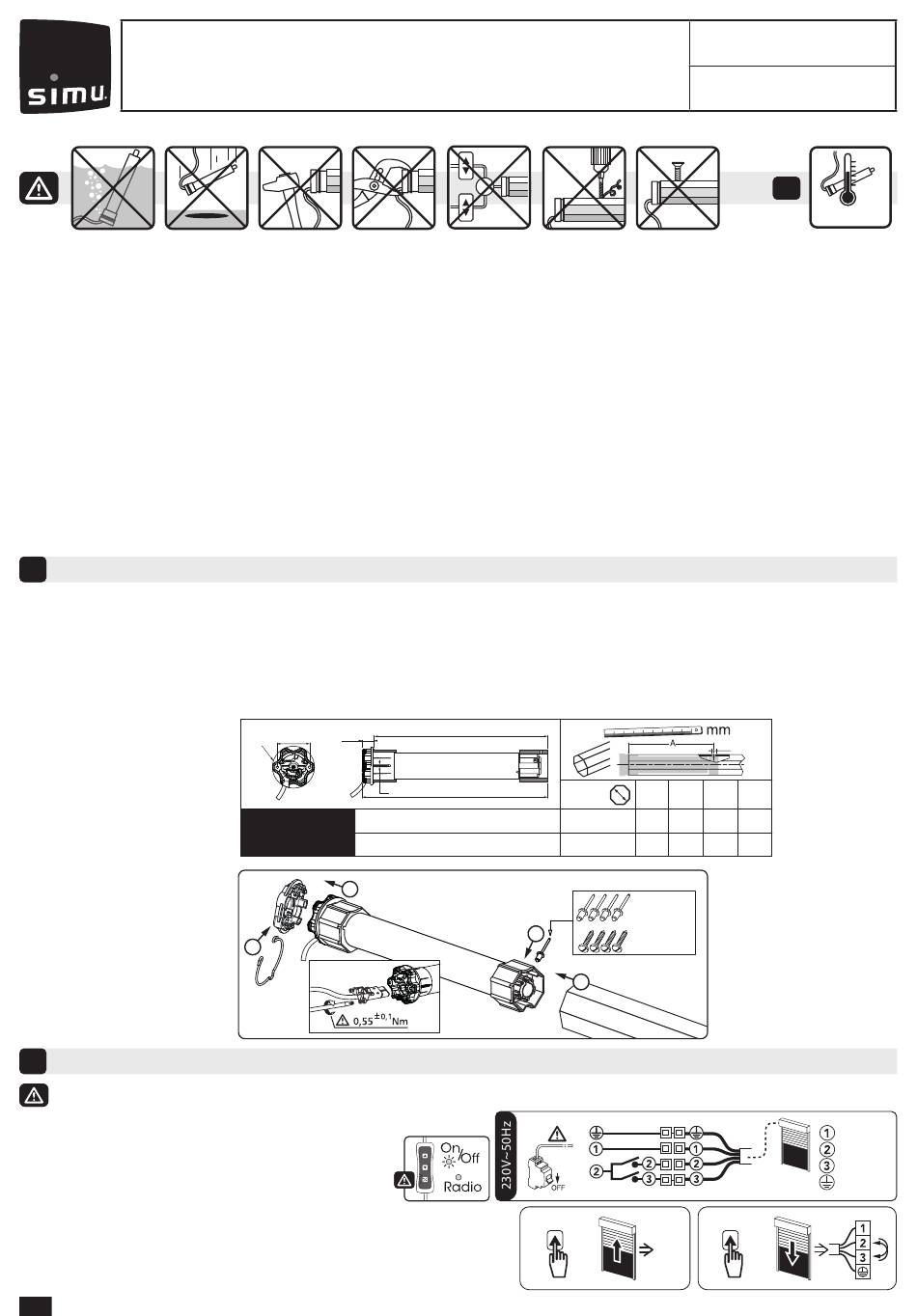

Diese Anleitung gilt für alle Antriebe vom T5S E gültig – unabhängig von der Kombination Drehmoment und Drehzahl.
Bestimmungsgemäße Verwendung: Die Antriebe T5S E wurden für den Antrieb aller Arten von Rollläden entwickelt. Der
Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs nach Montage
den geltenden Vorschriften des Ortes der Inbetriebnahme entspricht. Hierzu gehören insbesondere die Norm: EN 13659
(Rollläden).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung sorgfältig
durch. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden
Dokument Sicherheitshinweise. Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter
Einhaltung der Anweisungen von SIMU und der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt werden.
Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen Anwendungsbereich
hinausgehen, ist untersagt. Jede Missachtung dieser, sowie aller anderen in dieser Anleitung und im beiliegenden Dokument
Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher Haftung und Gewährleistungsansprüche an
SIMU. Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des Antriebs hinzuweisen und ihnen
diese sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss der Installation des Antriebs auszuhändigen.
Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt
werden. Für Fragen zur Installation des Antriebs und weiterführende Informationen wenden Sie sich bitte an Ihren SIMU-
Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
1
INSTALLATION
Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss den geltenden VDE Vorschriften entsprechen. Alle Kabel, die in Kontakt mit einer
metallischen Wandung geraten könnten, müssen mit einer Hülse oder Ummantelung geschützt und isoliert
werden. Das Kabel des Antriebes kann demontiert werden: Wenn das Spannungsversorgungskabel beschädigt
ist, muss es durch ein identisches Kabel ersetzt werden. Das Kabel muss von einer Elektrofachkraft an den
Motor angeschlossen werden. Bei der Steckermontage dürfen die Kontakte nicht beschädigt werden. Die
Durchgängigkeit des Schutzleiters muss sichergestellt sein.
Bohrungen in der Welle:
Montage :
2
EINSTELLEN DER ENDLAGEN
Während der Endlageneinstellung wird der Motorbetrieb um 1 Sekunde verzögert.
2.1. Verbinden Sie den Motor mit dem Einstellschalter
(Art.-Nr.: 2008901).
2.2.
Überprüfen
Verbinden Sie den Schalter mit dem
Stromnetz und drücken Auf:
a. Dreht sich die Achse «Aufwärts», gehen Sie zum Schritt 2.3. weiter.
b. Dreht sich die Achse «Abwärts» vertauschen Sie die Leitung
Braun (2) und Schwarz (3) und wiederholen den Test.
