Cette notice s'applique à toutes les motorisations T5S E quelles que soient les déclinaisons de couple/vitesse.
Domaine d'application : Les motorisations T5S E sont conçues pour motoriser tous types de volets roulants. L'installateur,
professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation, du produit motorisé une
fois installé, respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur les volets
roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint « Consignes de sécurité ».
La motorisation doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément
aux instructions de SIMU et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation
hors du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans
cette notice et dans le document joint « Consignes de sécurité », toute responsabilité et garantie de SIMU. L'installateur doit
informer ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions
d'utilisation et de maintenance, ainsi que le document joint « Consignes de sécurité », après l'installation de la motorisation.
Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et
de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.

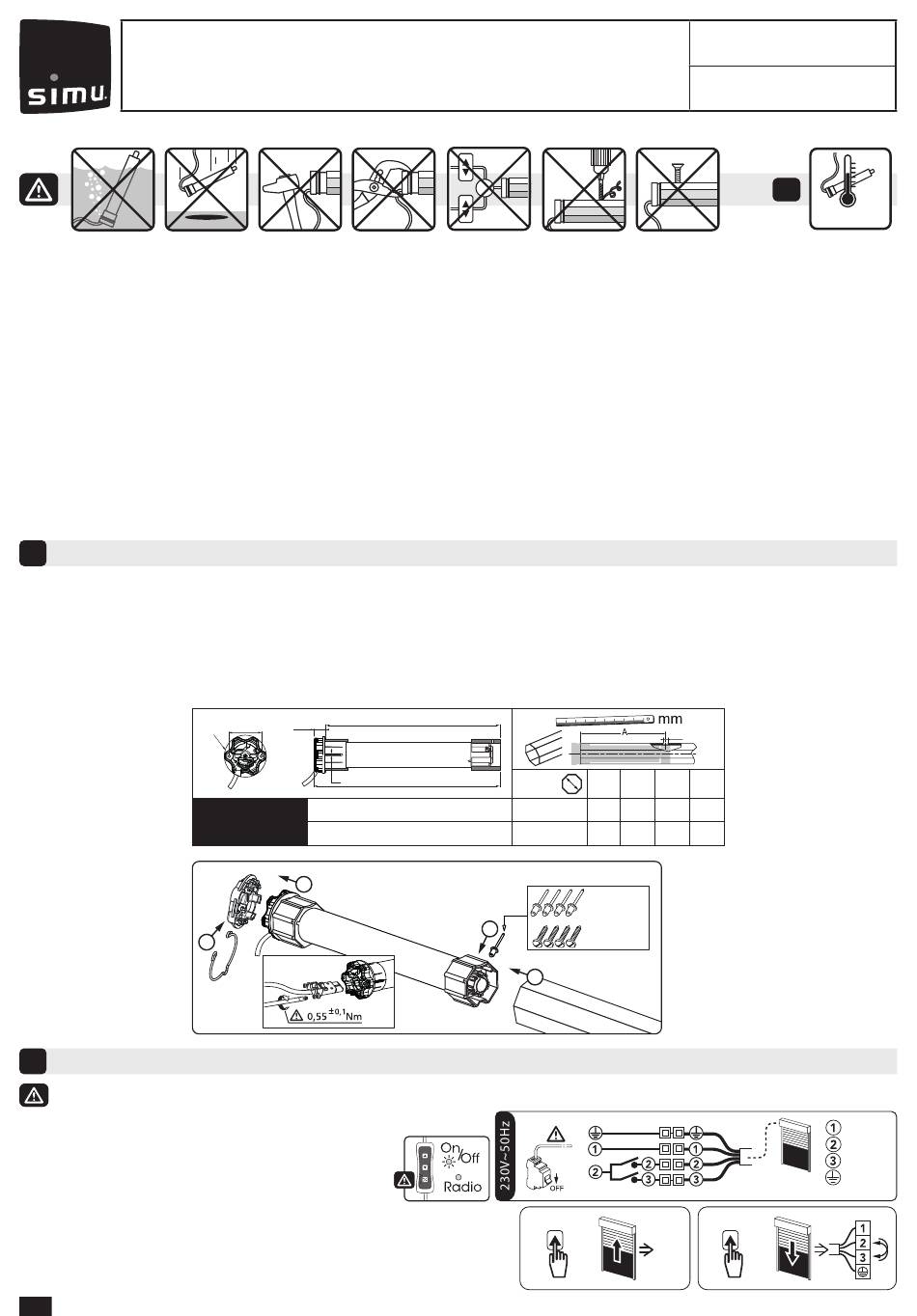

1 INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du
câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager
les contacts. La continuité de terre doit être assurée.
Perçage du tube :
Montage :
2 RÉGLAGE DES FINS DE COURSE
Durant les opérations de réglage des fins de course, le fonctionnement du moteur sera retardé de 1 seconde.
2.1. Connecter le moteur à l'interrupteur de réglage
(réf.: 2008901).
2.2. Vérification du sens de rotation :
Connecter l'interrupteur au secteur puis appuyer sur ▲ :
a- Si l'axe tourne dans le sens «montée», passer à l'étape 2.3
b- Si l'axe tourne dans le sens «descente», inverser les fils
marron (2) et noir (3) du moteur et refaire le test.
FR
2/4
T5S E
(230V~50HZ)
21
Ø62 48
4
T5S E 08/17 • 10/17 • 15/17
20/17 • 25/17 • 35/17 • 50/12
230V~50Hz
3
4
L1
IP44
L2
Ø min.
47
47
2
1
a
5157764A
FR- NOTICE ORIGINALE
4 x ØB / 90°
A ØB L1 L2
583 5 596 617
657 5 670 691
Ø4,8 x 10
ACIER
Ø5 x 10
*
PE
N
L
b
>> OK
i
-20°C / +60°C
Bleu
Marron
Noir
Vert/jaune
>>
