1
Installation
- Halten Sie eine Mindestdistanz von 20 cm zwischen zwei Hz.02 Motoren ein.
- Halten Sie eine Mindestdistanz von 30 cm zwischen Hz.02 Motoren und Hz- Funksendern ein.
- Bei der Steckermontage dürfen die Kontakte nicht beschädigt werden - Die Durchgängigkeit des Schutzleiters muss sichergestellt sein.
- Ein Radiogerät, das die gleiche Frequenz nutzt (433,42 MHz), könnte die Leistung des Produkts stören (z.B. Hi-Fi Radio-Kopfhörer).
- Bohrungen im Rollladenwelle:
A
29
Ø38,2
55
22,8
4
96
27,5
ø9
7,45
ø64
- Montage :
T3.5 Hz.02 - T5 Hz.02 - T6 Hz.02

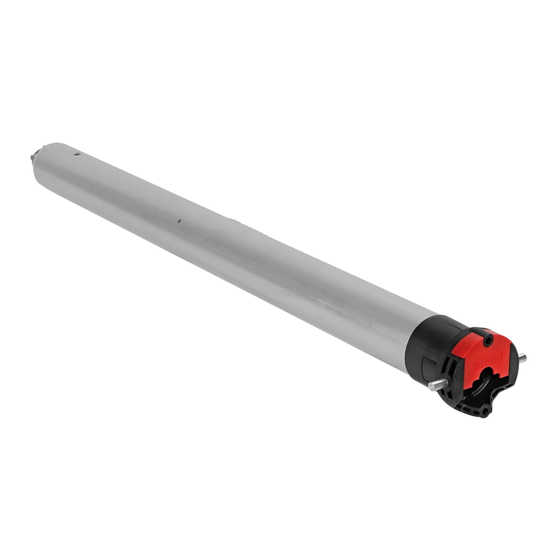

Rohrmotor mit integrierter Funksteuerung
für Rolläden und Markisen.
ØB
L2
L1
L1
L2
L1
L2
A
ØB
4.16
3.30 • 9.16 • 13.10
06.32 • 08.17 • 10.17 • 15.17
15.32
20.17 • 25.17 • 35.17 • 50.12
60.12 • 80.12 • 100.12 • 120.12
5122379A
Bitte gründlich vor dem Einbau
lesen.
A
ØB
C
Ø
min.
37
448
4.2
8
37
483
585
47
655
5
26
659
60
716
5
36
mm
D
L1
L2
471
485
5.5
506
520
598
621
4.2
668
691
672
695
8
729
758
1/4
