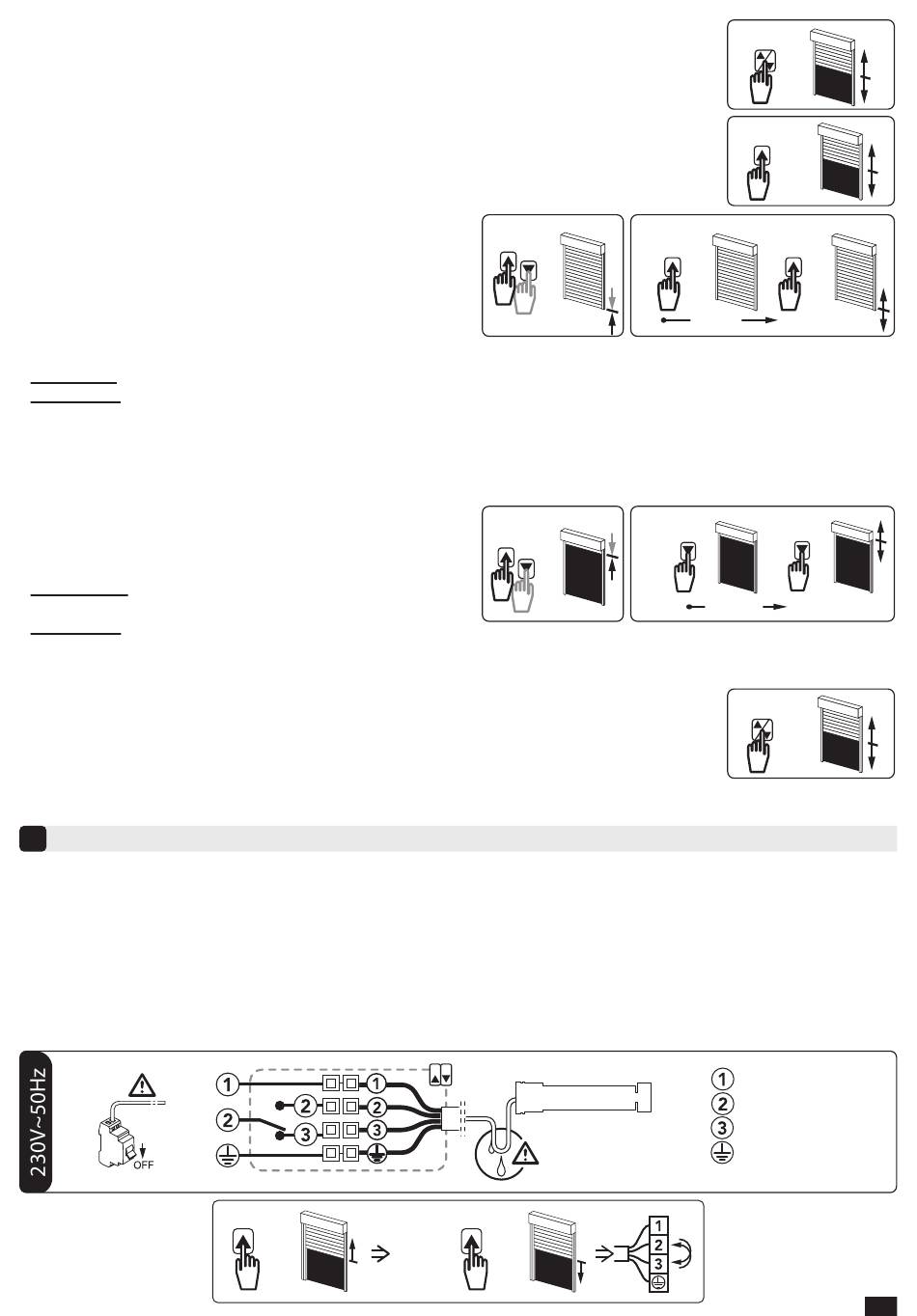

2.3. Ouverture du mode réglage des fins de course :
- Appuyer simultanément sur ▲ / ▼ pendant 3 s. Le moteur effectue une courte rotation
dans un sens puis dans l'autre*. Passer à l'étape 2.4.
2.4. Initialisation de l'arrêt sur obstacle :
- Appuyer sur ▲ pendant 3 s. Le moteur effectue une courte rotation dans un sens puis
dans l'autre*. Passer à l'étape 2.5.
2.5 - Enregistrement du fin de course bas :
L'utilisation de verrou (VAS, EASYLINK, OctoEasy)
permet le réglage automatique du fin de course bas.
Dans ce cas, passer directement à l'étape 2.6. Si ce
n'est pas le cas :
1- Positionner le moteur sur le point d'arrêt bas souhaité
avec les touches▲ et ▼.
2- Pour mémoriser le fin de course bas, faire 2 appuis
successifs sur la touche ▲:
- 1er appui d'une durée de 1/2s. sans obtenir de rotation du moteur.
- 2nd appui d'une durée supérieure à 3s. afin d'obtenir une courte rotation du moteur dans un sens puis dans
l'autre*. Passer à l'étape 2.6.
2.6. Enregistrement du fin de course haut : L'utilisation de butée sur la lame finale permet le réglage
automatique du fin de course haut en fonction du blocage fourni par les butées. Dans ce cas, passer
directement à l'étape 2.7. Si ce n'est pas le cas :
1- Positionner le moteur sur le point d'arrêt Haut souhaité
avec les touches▲ et ▼.
2- Pour mémoriser le fin de course Haut, faire 2 appuis
successifs sur la touche ▼:
- 1er
appui d'une durée de 1/2s. sans obtenir de
rotation du moteur.
- 2nd appui d'une durée supérieure à 3s. afin d' obtenir
une courte rotation du moteur dans un sens puis dans l'autre*. Passer à l'étape 2.7.
2.7. Validation des réglages :
- Appuyer simultanément sur ▲ / ▼ pendant plus de 3 s. Le moteur effectue une
courte rotation dans un sens puis dans l'autre*. Après l'opération 2.7 les réglages sont
terminés. Le fonctionnement du moteur n'est plus retardé par rapport à la commande.
Vous pouvez maintenant connecter le moteur sur l'inverseur définitif (§3).
* Maintenir l'appui jusqu'à ce que le moteur ait effectué une rotation dans les deux sens.
3
CÂBLAGE DÉFINITIF
- Utilisation obligatoire d'un inverseur interdisant d'actionner simultanément les touches ▲ et ▼.
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur. Longueur maxi. du câble entre le point
de commande et le moteur : 50 mètres.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement. Si la motorisation est utilisée en
extérieur, et si le câble d'alimentation est de type H05-VVF alors installer le câble dans un conduit résistant
aux UV, par exemple sous goulotte.
- Utiliser uniquement des interrupteurs mécaniques ou électromécaniques (ex: relais) pour contrôler une
motorisation. Les contacts des relais ne doivent pas être contournés par des condensateurs. La motorisation
ne doit pas être pilotée par un relais à condensateur statique ou à triac. Dans le cas d'une utilisation de la
motorisation avec une commande type KNX/EIB, nous consulter.
N
L
PE
>>
OK
1
2
0,5s
>>
2
1
>>
T5S E
>>
≥3s
>>
≥3s
>>
≥3s
>>
+
>>
6s max.
0,5s
≥3s
+
>>
>>
6s max.
≥3s
>>
Bleu
Marron
Noir
Vert/jaune
FR
3/4
