Jalousie-Management

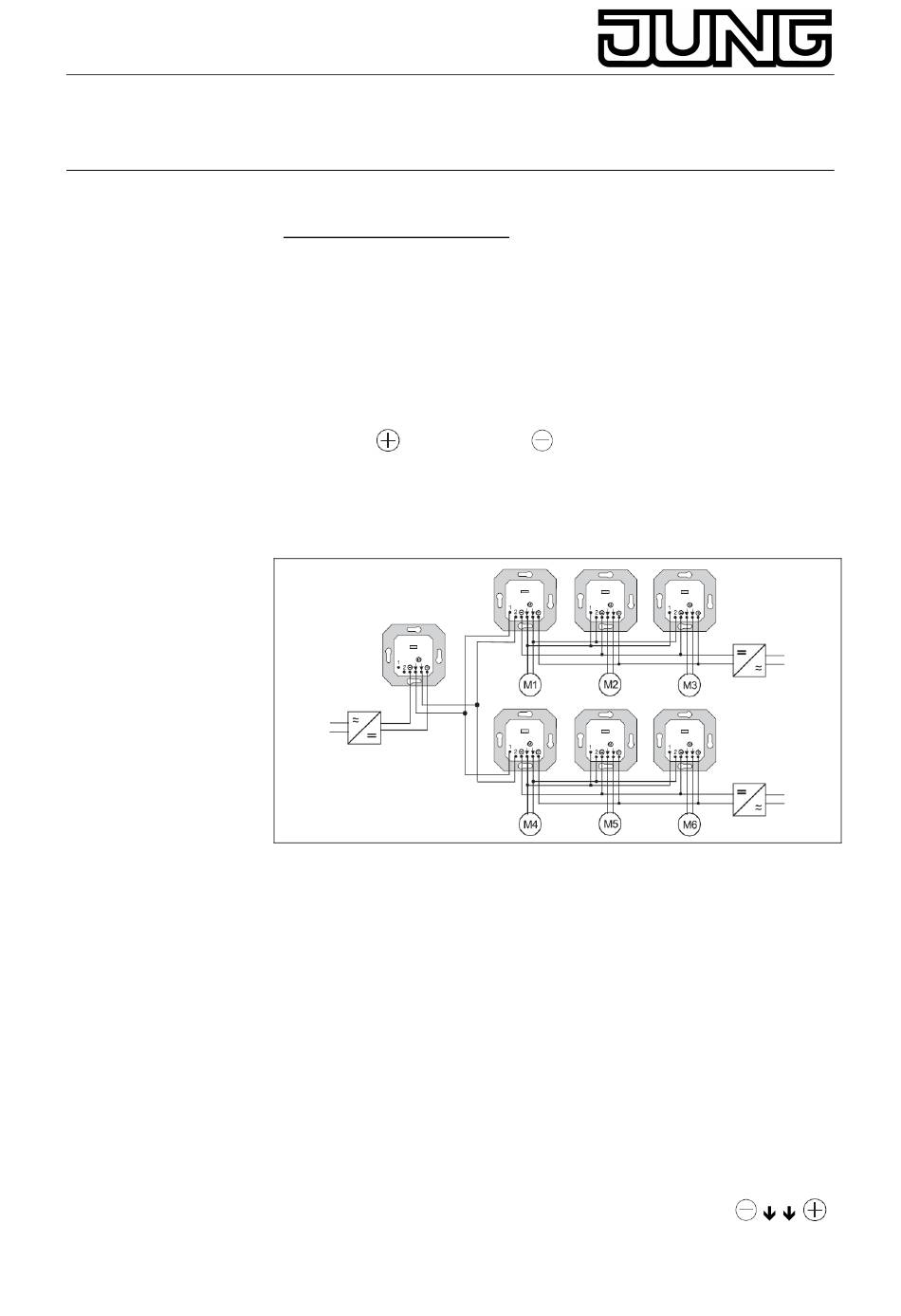

Anschluss Motor-Steuerungs-Einsatz 24 V DC Zentralsteuerung mit
2 Gruppen
Beispiel für 6 Jalousiemotoren
Die Zentralsteuerung übernimmt der 24 V-Einsatz mit Abdeckung mit
Timer Funktion JM. Zwei Gruppen mit je drei 24 V-Einsätzen und mit
Abdeckung mit Funk-Empfänger JM oder Abdeckung JM können Vor-Ort
bedient werden. Die Einsätze für die Motoren M1 und M4 übernehmen
eine übergeordnete Funktion für die jeweilige Gruppe. Werden diese
Motoren bewegt, fahren die Motoren der kompletten Gruppe mit.
Es können entsprechend dem Schaltbild weitere 24V-Einsätze
hinzugefügt werden.
Hinweise: Solange ein Auf-Befehl am Nebenstelleneingang anliegt –
Klemme „1"
und Klemme „2"
nicht manuell oder automatisch bedient werden.
Um Überlastungen zu vermeiden, sind die Leistungsangaben des
Netzgerätes und der Motoren (Herstellerangaben) sowie des Einsatzes
(siehe Technische Daten) zu berücksichtigen.
6. Technische Daten
Nennspannung :
Schaltleistung :
Eigenverbrauch
Einsatz + Aufsatz :
Relaisausgang :
Impulsdauer :
Umschaltzeit :
Anschlussklemmen :
Max. Länge der
Sensorleitung :
Motor-Steuerungs-Einsatz
–, kann die Jalousie am Gerät selbst
DC 24 V, +/- 10 % incl. Restwelligkeit (Ripple)
max. 30 mA im Ruhebetrieb
max. 100 mA bei aktivem Relais
2 Wechsler-Relais einer
wird vom Aufsatz bestimmt,
Standardwert sind 2 Minuten
(elektronische Verriegelung durch Aufsatz)
Schraubklemmen für max. 2,5 mm²
typ. 20 m, siehe Installationshinweise
Art.-Nr.: 224 ME
max. 3 A
Polwende-Schaltung
min. 1 Sekunde
oder 2 x 1,5 mm²
1, 2,
, , ,
9
