Bedienungsanleitung
Analogausgang 4fach
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Schließen Sie keine EVG oder elektronischen Trafos mit 1-10-V
Steuereingang an die Ausgänge an!
Schließen Sie keine externen Spannungen an die Ausgänge an.
Angeschlossene Komponenten müssen eine sichere Trennung zu
anderen Spannungen gewährleisten.
Verbinden Sie die Klemmen GND nicht mit den gleichnamigen
Klemmen eines Analogausgangsmoduls (Zerstörungsgefahr!).
2. Systeminformationen
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-
Richtlinien.
Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum
Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Detaillierte Informationen, welche Software geladen werden kann und
welcher Funktionsumfang sich damit ergibt sowie die Software selbst,
sind der Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer KNX-zertifizierten Software.
Die Produktdatenbank sowie die technischen Beschreibungen finden Sie
stets aktuell im Internet unter www.jung.de
Analogausgang 4fach
Art.-Nr.: 2204.01 REGA

Werbung

loading

Verwandte Anleitungen für Jung 2204.01 REGA

Inhaltszusammenfassung für Jung 2204.01 REGA

  • Seite 1 Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die technischen Beschreibungen finden Sie stets aktuell im Internet unter www.jung.de 825 516 03 Stand: Apr-09...

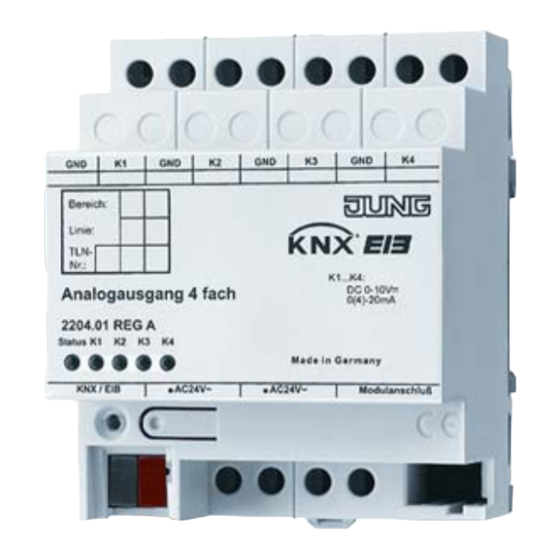

  • Seite 2 Analogausgang 4fach Art.-Nr.: 2204.01 REGA 3. Geräteaufbau GND : Bezugspotential für Ausgänge K1... K4 K1 ... K4 : Analogausgänge KNX : KNX-Anschlussklemme AC 24 V : externe Versorgungsspannung (A) : analoge Stellglieder etc. (B) : Status-LED, dreifarbig (rot, orange, grün) (C) : Status-LED der vier Analogausgänge (gelb)

  • Seite 3: Informationen Für Elektrofachkräfte

    Analogausgang 4fach Art.-Nr.: 2204.01 REGA 4. Funktion Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen, und an Regelprozessen teilzunehmen.
  • Seite 4 Analogausgang 4fach Art.-Nr.: 2204.01 REGA Für einen komfortablen Anschluss sind die Klemmen für die Spannungsversorgung doppelt vorhanden und intern miteinander verbunden (Kennzeichnung durch Punkt „•“). GND : Bezugspotential für Ausgänge K1... K4 K1 ... K4 : Analogausgänge KNX : KNX-Anschlussklemme...

  • Seite 5: Technische Daten

    Analogausgang 4fach Art.-Nr.: 2204.01 REGA 5.3. Gerätestatus (dreifarbig rot, orange, grün): Aus : keine Spannungsversorgung Orange / Ein : Modulscan durch Analogausgang Orange / blinkt schnell : Scan Analogausgangsmodul Rot / blinkt langsam : Fehler: Unterspannung an Modulanschluss Rot / blinkt schnell :...

  • Seite 6: Gewährleistung

    Art.-Nr.: 2204.01 REGA 6.3. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
