Funk-Management

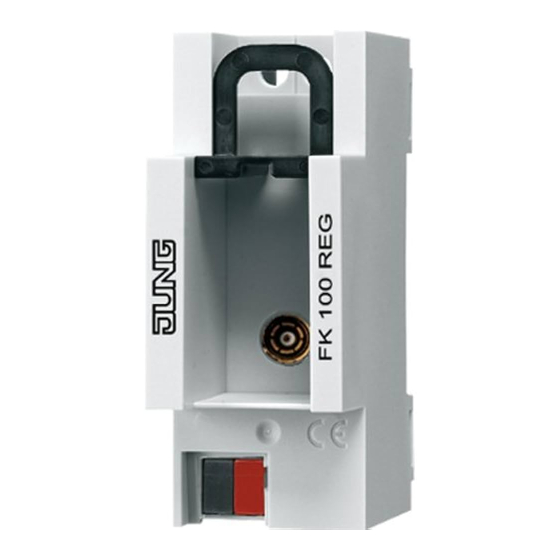

Funkkopf REG
Funkkopf REG
Art.-Nr. : FK100REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät nur mit eingesetztem Schieber betreiben.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

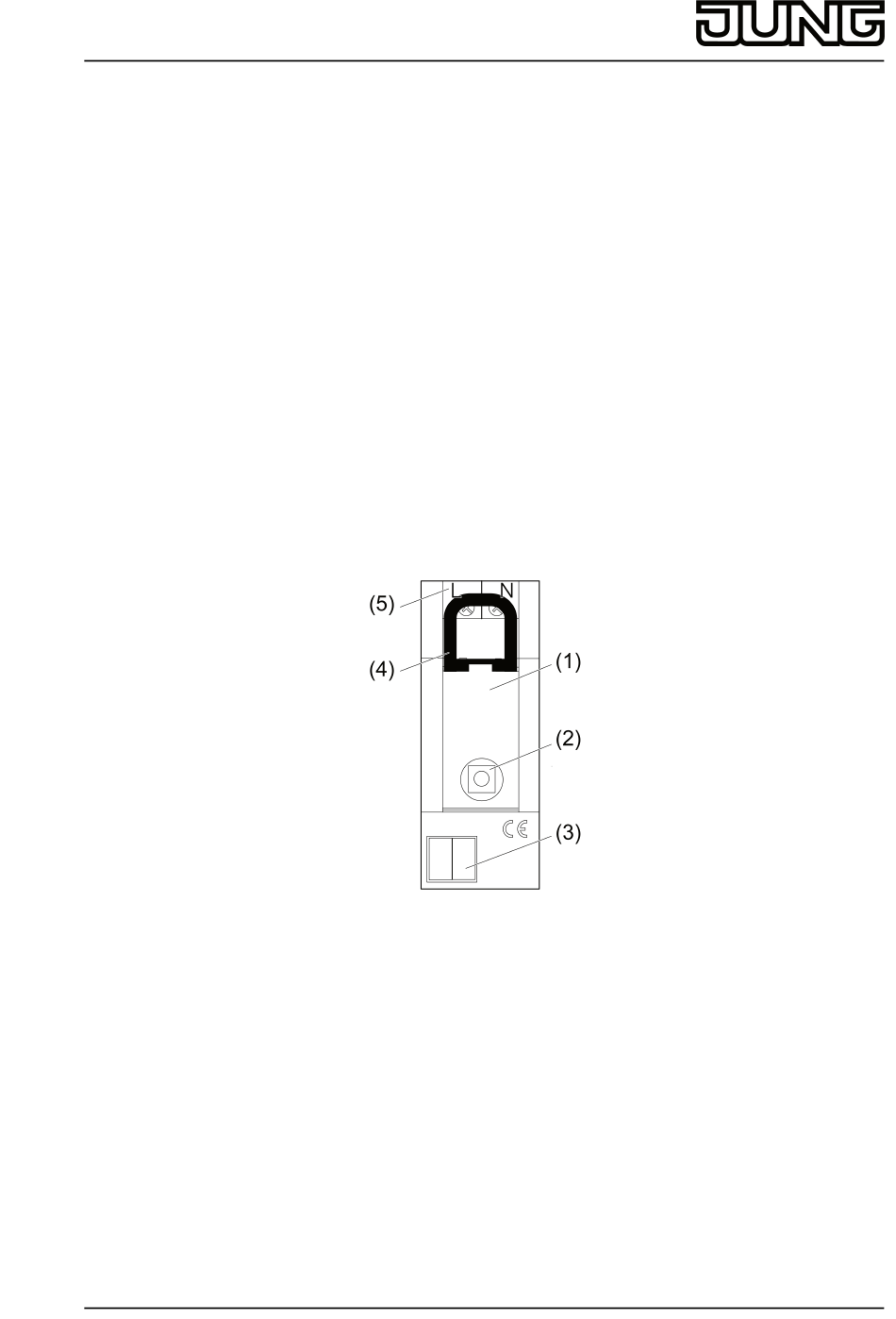

2 Geräteaufbau
(1) Funkempfänger
(2) SMB-Buchse zum optionalen Anschluss einer externen Antenne
(3) Anschlussklemme Busleitung
(4) Schieber zur Kabelarretierung und als Berührungsschutz
(5) Schraubklemmen zum Netzanschluss
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
32549823
J0032549823
Bild 1
1/4
24.10.2016
