Funk-Management
Stand: Apr-09 325 500 03
Bedienungsanleitung

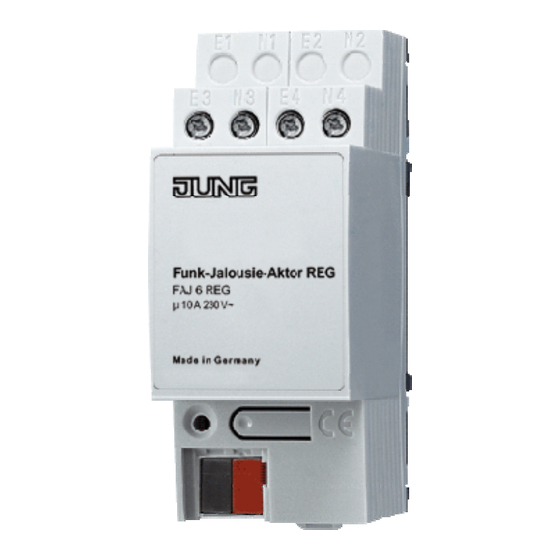

Funk-Jalousie-Aktor REG
1. Funktion
Der Funk-Jalousie-Aktor REG ist für den Einbau in einen Installations-
verteiler vorgesehen. Der Jalousie-Aktor ermöglicht in Kombination mit
dem Funkkopf REG die Funk-Fernbedienung eines Jalousie- bzw.
Rollladen-Motors. Je nach Betätigung eines Funk-Senders werden die
Lamellen verstellt (kurzer Tastendruck < 1 s) bzw. die Jalousie gefahren
(langer Tastendruck > 1 s).
Der Jalousie-Aktor kann bis zu 14 Funk-Kanäle erlernen.
Auf dem Gerät befindet sich eine Programmiertaste
Programmier-LED
Lichtszenen
Die Endlage der Jalousie (ganz oben, ganz unten) kann gemeinsam mit
Beleuchtung in bis zu 5 Lichtszenen eingebunden werden. Die
gewünschte Lichtszenentaste des entsprechenden Funk-Senders
müssen sie zuvor im Jalousie-Aktor einlernen.
Funk-Jalousie-Aktor REG
.
L
Art.-Nr.: FAJ 6 REG
und eine
N
