Bedienungsanleitung

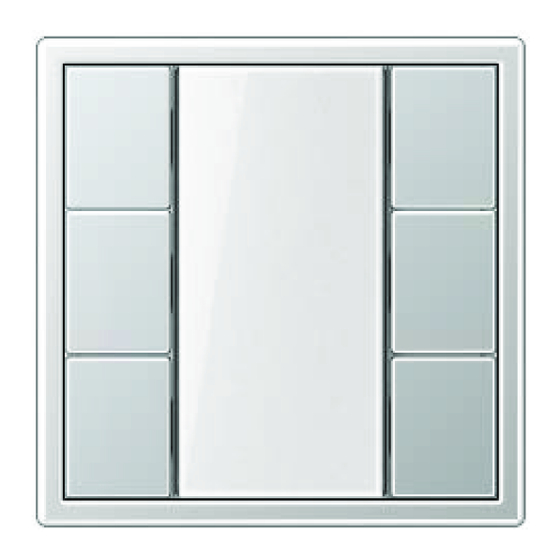

Tastsensor-Modul Universal 1fach
Art.-Nr. 52911 ST
Tastsensor-Modul Universal 2fach
Art.-Nr. 52921 ST
Tastsensor-Modul Universal 3fach
Art.-Nr. 52931 ST
Tastsensor-Modul Universal 4fach
Art.-Nr. 52941 ST
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
16.05.2023
32408003 j0082408003
www.jung.de
Werbung
Verwandte Anleitungen für Jung 52911 ST
Inhaltszusammenfassung für Jung 52911 ST
- Seite 1 Art.-Nr. 52911 ST Tastsensor-Modul Universal 2fach Art.-Nr. 52921 ST Tastsensor-Modul Universal 3fach Art.-Nr. 52931 ST Tastsensor-Modul Universal 4fach Art.-Nr. 52941 ST ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 16.05.2023...
- Seite 2 Tastsensor-Modul Universal Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau........................ 3 Systeminformationen ...................... 3 Bestimmungsgemäßer Gebrauch.................. 4 Produkteigenschaften ....................... 4 Bedienung ........................ 5 Informationen für Elektrofachkräfte .................. 5 Inbetriebnahme ...................... 7 7.1.1 Safe-State-Mode .................. 8 7.1.2 Master-Reset..................... 8 Blinkfrequenzen der LED.................... 9 Technische Daten...................... 9 10 Zubehör ..........................
- Seite 3 Tastsensor-Modul Universal Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben verwenden! Andernfalls ist kein sicherer Betrieb gegeben. Gerätedefekt durch elek- trostatische Entladung.
- Seite 4 Tastsensor-Modul Universal Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service-App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulati- on in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detail- lierte Fachkenntnisse werden vorausgesetzt.
- Seite 5 Tastsensor-Modul Universal Energiesparmodus Das Gerät schaltet nach einer eingestellten Zeit oder durch ein externes Telegramm in den Energiesparmodus. Im Energiesparmodus sind alle LED-Funktionen ausge- schaltet. Das Gerät verlässt den Energiesparmodus – je nach Programmierung – bei Bedienung oder durch ein externes Telegramm. Bedienungen aus dem Energiesparmodus werden unmittelbar ausgeführt.
- Seite 6 Tastsensor-Modul Universal Gerät montieren und anschließen Bild 2: Montage Tastsensor-Modul Universal Tragring Rahmen Tastsensor-Modul Befestigungsschrauben, Kunststoff Tasten Anschluss für Erweiterungsmodul (optional) KNX-Anschlussklemme (10) Dosenschrauben GEFAHR! Gefahr durch elektrischen Schlag! Bei Montage mit 230 V-Steckdosen unter einer gemeinsamen Abdeckung besteht im Fehlerfall Gefahr durch elektrischen Schlag! Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben verwenden! ￭...
- Seite 7 Tastsensor-Modul Universal Inbetriebnahme Voraussetzungen bei Secure-Betrieb – Sichere Inbetriebnahme ist in der ETS aktiviert. – Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kame- ra zu verwenden. – Alle Passwörter dokumentieren und sicher aufbewahren. Physikalische Adresse und Applikationsprogramm programmieren Projektierung und Inbetriebnahme mit ETS ab Version 5.7.7 oder 6.0.6.
- Seite 8 Tastsensor-Modul Universal 7.1.1 Safe-State-Mode Der Safe-State-Mode stoppt die Ausführung des geladenen Applikationsprogramms. Wenn das Gerät beispielsweise durch eine fehlerhafte Projektierung oder Inbetrieb- nahme nicht korrekt funktioniert, kann die Ausführung des geladenen Applikations- programms durch Aktivierung des Safe-State-Mode angehalten werden. Im Safe- State-Mode verhält sich das Gerät passiv, da das Applikationsprogramm nicht aus- geführt wird (Ausführungszustand: Beendet).
- Seite 9 Tastsensor-Modul Universal Das Gerät startet neu. Die Betriebs-LED blinkt langsam. Gerät auf Werkseinstellungen zurückstellen Mit der ETS Service-App können Geräte auf Werkseinstellungen zurückgesetzt wer- den. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werk- seinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration.
- Seite 10 ..5092TSEM Tastsensor-Erweiterungsmodul, 3fach ..5093TSEM Tastsensor-Erweiterungsmodul, 4fach ..5094TSEM Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
