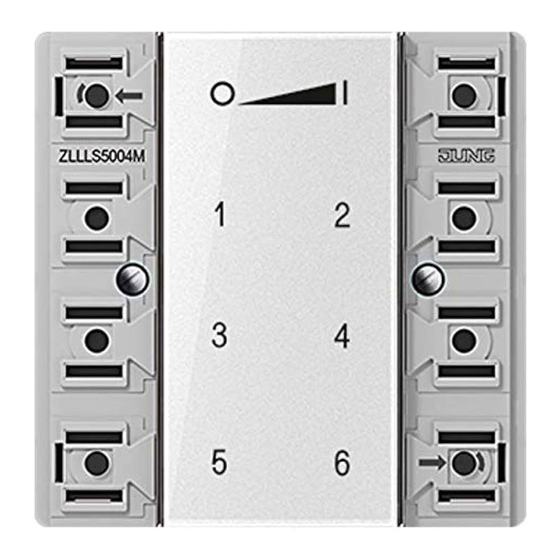

ZigBee Funk-Wandsender-Modul 4fach
ZigBee Funk-Wandsender-Modul 4fach
Art.-Nr.: ZLLCD5004M
ZigBee Funk-Wandsender-Modul 4fach
Art.-Nr.: ZLLLS5004M
ZigBee Funk-Wandsender-Modul 4fach
Art.-Nr.: ZLLA5004M
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Strom-
kreise geltenden Vorschriften und Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
1.1 Batteriesicherheitshinweise
Dieses Gerät oder sein Zubehör werden mit Batterien in Form von Knopfzellen ausgeliefert.
GEFAHR! Batterien können verschluckt werden. Dies kann unmittelbar zum Tod durch Ersti-
cken führen. Gefährliche Stoffe können schwere innere Verbrennungen auslösen, die innerhalb
von 2 Stunden zum Tod führen.
Neue und gebrauchte Batterien von Kindern fernhalten.
Geräte, bei denen das Batteriefach nicht sicher schließt, nicht mehr benutzen und von Kindern
fernhalten.
Wenn der Verdacht besteht, dass eine Batterie verschluckt wurde oder sich in irgendeiner Kör-
peröffnung befindet, unverzüglich medizinische Hilfe aufsuchen.
WARNUNG! Bei unsachgemäßer Handhabung von Batterien kann es zu Explosion, Brand oder
Verätzung durch Auslaufen kommen.
Batterien nicht erwärmen oder ins Feuer werfen.
Batterien nicht verpolen, kurzschließen oder wieder aufladen.
Batterien nicht deformieren oder zerlegen.
Batterien nur durch identischen oder gleichwertigen Typ ersetzen.
Leere Batterien sofort entfernen und umweltgerecht entsorgen.
1.2 Entsorgung von Batterien
Leere Batterien sofort entfernen und umweltgerecht entsorgen. Batterien nicht in den
Hausmüll werfen. Auskunft über umweltgerechte Entsorgung gibt die kommunale
Behörde. Gemäß gesetzlicher Vorgaben ist der Endverbraucher zur Rückgabe
gebrauchter Batterien verpflichtet.
1.3 Geräteaufbau
32596233
J0082596233
Bild 1
1 / 14
03.07.2019
