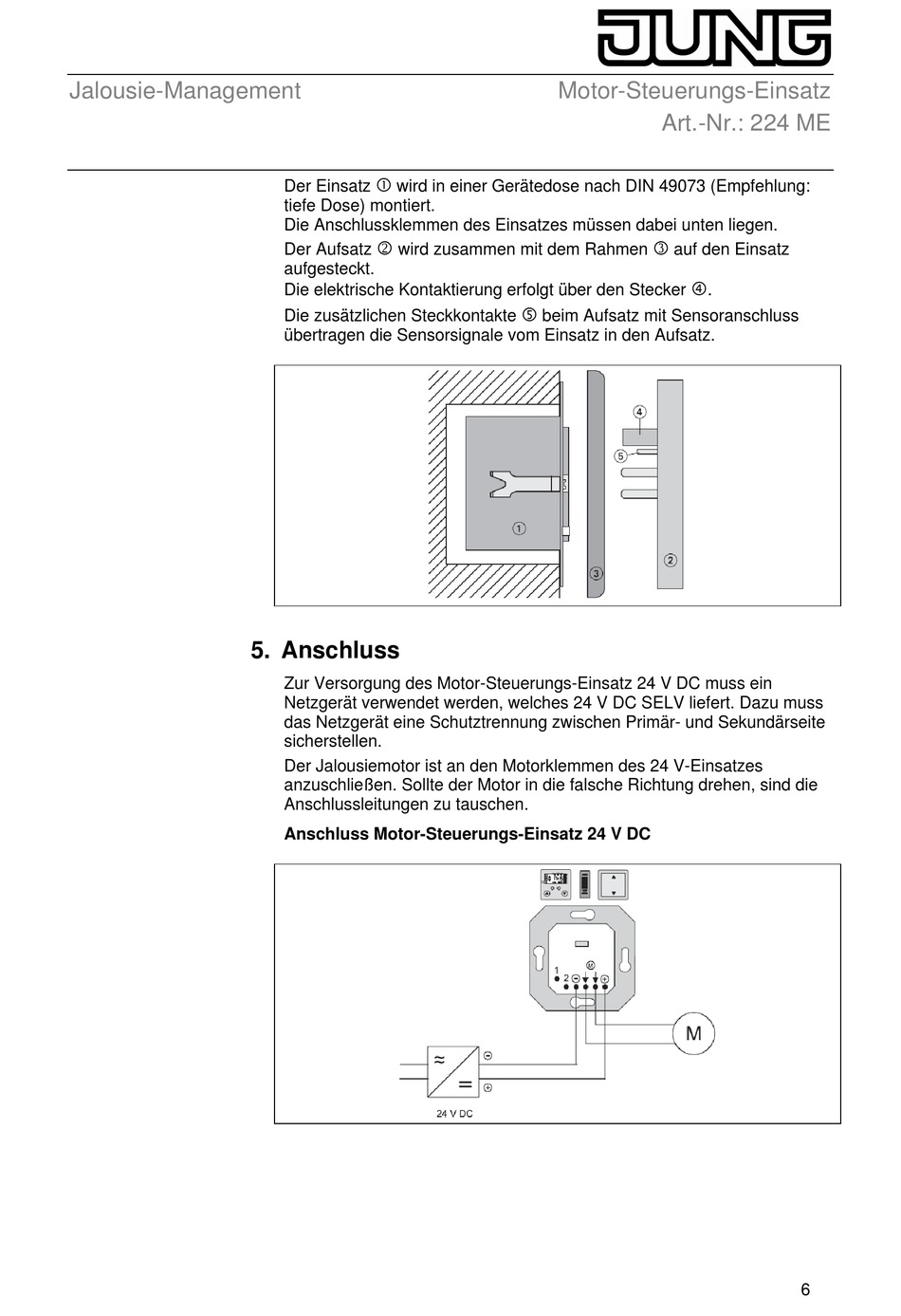

Jalousie-Management
Motor-Steuerungs-Einsatz
Art.-Nr.: 224 ME
Der Einsatz
wird in einer Gerätedose nach DIN 49073 (Empfehlung:
tiefe Dose) montiert.
Die Anschlussklemmen des Einsatzes müssen dabei unten liegen.
2
3
Der Aufsatz
wird zusammen mit dem Rahmen
auf den Einsatz
aufgesteckt.
.
Die elektrische Kontaktierung erfolgt über den Stecker
Die zusätzlichen Steckkontakte
beim Aufsatz mit Sensoranschluss
übertragen die Sensorsignale vom Einsatz in den Aufsatz.
5. Anschluss
Zur Versorgung des Motor-Steuerungs-Einsatz 24 V DC muss ein
Netzgerät verwendet werden, welches 24 V DC SELV liefert. Dazu muss
das Netzgerät eine Schutztrennung zwischen Primär- und Sekundärseite
sicherstellen.
Der Jalousiemotor ist an den Motorklemmen des 24 V-Einsatzes
anzuschließen. Sollte der Motor in die falsche Richtung drehen, sind die
Anschlussleitungen zu tauschen.
Anschluss Motor-Steuerungs-Einsatz 24 V DC
6
