Jalousie-Management
Die Funktionalität dieses Einsatzes mit den jeweiligen Aufsätzen
entnehmen sie bitte den zugehörigen Anleitungen der Aufsätze.

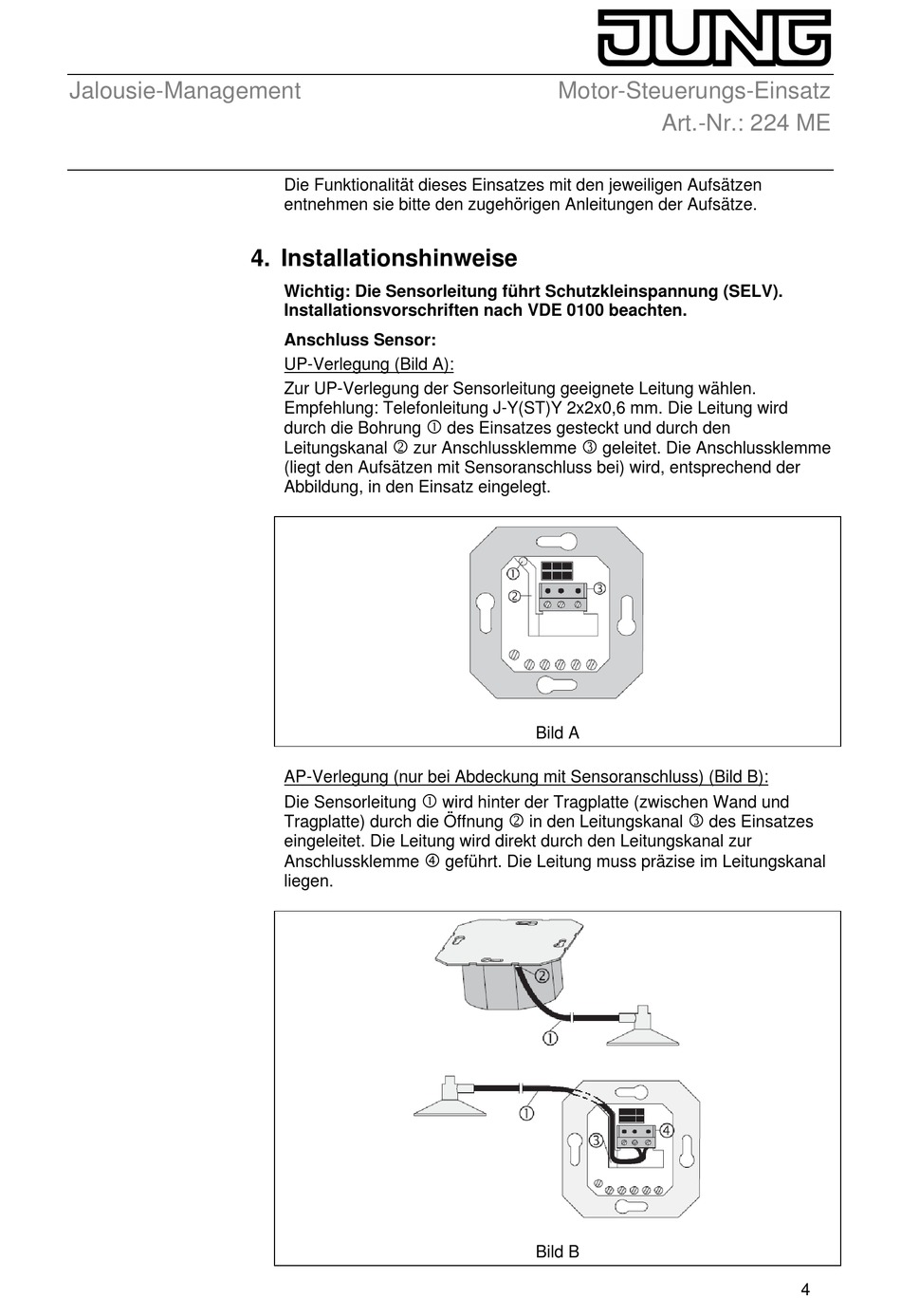

4. Installationshinweise
Wichtig: Die Sensorleitung führt Schutzkleinspannung (SELV).
Installationsvorschriften nach VDE 0100 beachten.
Anschluss Sensor:
UP-Verlegung (Bild A):
Zur UP-Verlegung der Sensorleitung geeignete Leitung wählen.
Empfehlung: Telefonleitung J-Y(ST)Y 2x2x0,6 mm. Die Leitung wird
durch die Bohrung
2
Leitungskanal
zur Anschlussklemme
(liegt den Aufsätzen mit Sensoranschluss bei) wird, entsprechend der
Abbildung, in den Einsatz eingelegt.
AP-Verlegung (nur bei Abdeckung mit Sensoranschluss) (Bild B):
Die Sensorleitung
Tragplatte) durch die Öffnung
eingeleitet. Die Leitung wird direkt durch den Leitungskanal zur
Anschlussklemme
liegen.
Motor-Steuerungs-Einsatz
des Einsatzes gesteckt und durch den
3
geleitet. Die Anschlussklemme
Bild A
wird hinter der Tragplatte (zwischen Wand und
2
in den Leitungskanal
geführt. Die Leitung muss präzise im Leitungskanal
Bild B
Art.-Nr.: 224 ME
3
des Einsatzes
4
