Jalousie-Management

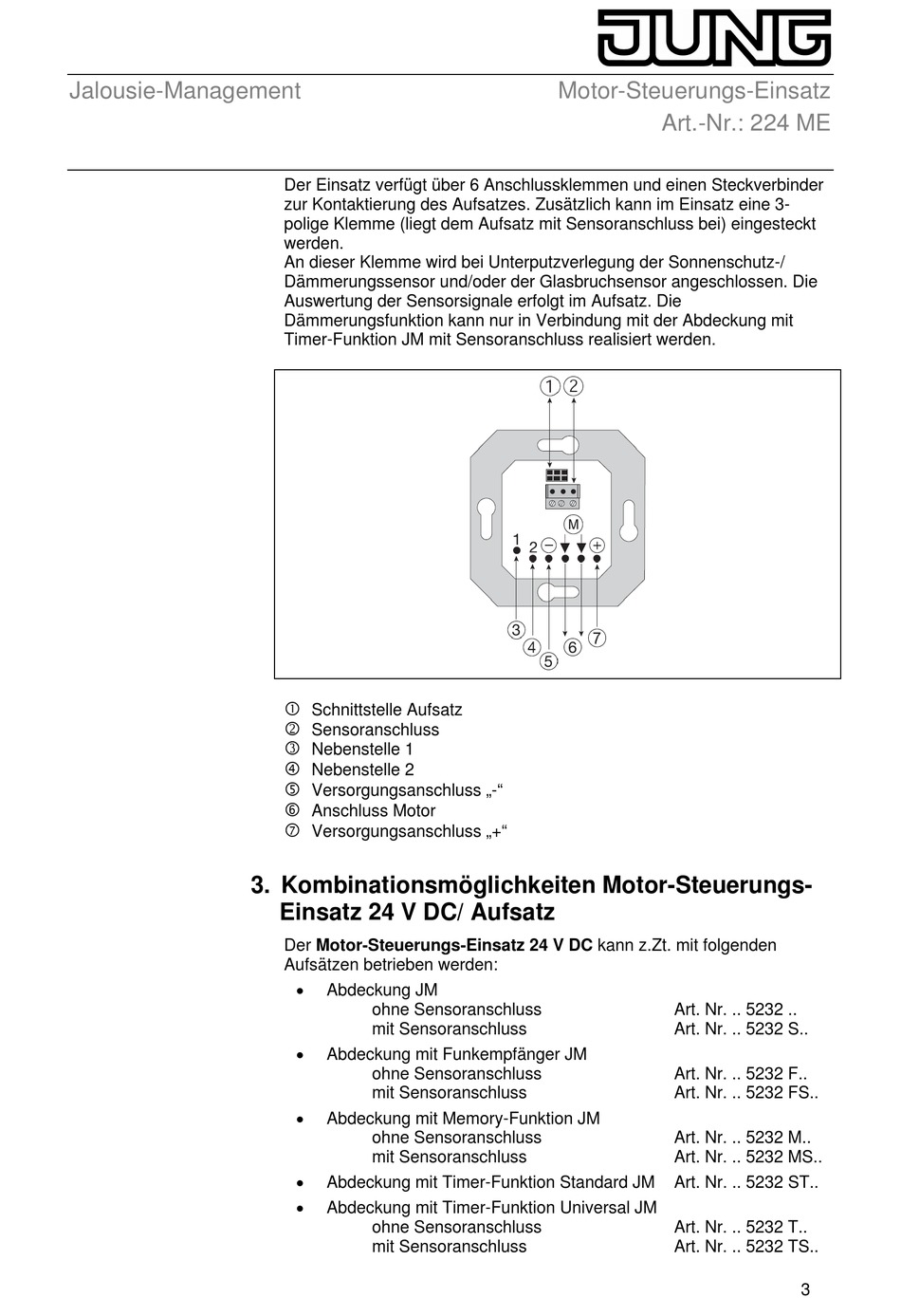

Der Einsatz verfügt über 6 Anschlussklemmen und einen Steckverbinder
zur Kontaktierung des Aufsatzes. Zusätzlich kann im Einsatz eine 3-
polige Klemme (liegt dem Aufsatz mit Sensoranschluss bei) eingesteckt
werden.
An dieser Klemme wird bei Unterputzverlegung der Sonnenschutz-/
Dämmerungssensor und/oder der Glasbruchsensor angeschlossen. Die
Auswertung der Sensorsignale erfolgt im Aufsatz. Die
Dämmerungsfunktion kann nur in Verbindung mit der Abdeckung mit
Timer-Funktion JM mit Sensoranschluss realisiert werden.
Schnittstelle Aufsatz
2
Sensoranschluss
3
Nebenstelle 1
Nebenstelle 2
Versorgungsanschluss „-"
Anschluss Motor
Versorgungsanschluss „+"
3. Kombinationsmöglichkeiten Motor-Steuerungs-
Einsatz 24 V DC/ Aufsatz
Der Motor-Steuerungs-Einsatz 24 V DC kann z.Zt. mit folgenden
Aufsätzen betrieben werden:
•
Abdeckung JM
ohne Sensoranschluss
mit Sensoranschluss
•
Abdeckung mit Funkempfänger JM
ohne Sensoranschluss
mit Sensoranschluss
•
Abdeckung mit Memory-Funktion JM
ohne Sensoranschluss
mit Sensoranschluss
•
Abdeckung mit Timer-Funktion Standard JM
•
Abdeckung mit Timer-Funktion Universal JM
ohne Sensoranschluss
mit Sensoranschluss
Motor-Steuerungs-Einsatz
Art.-Nr.: 224 ME
Art. Nr. .. 5232 ..
Art. Nr. .. 5232 S..
Art. Nr. .. 5232 F..
Art. Nr. .. 5232 FS..
Art. Nr. .. 5232 M..
Art. Nr. .. 5232 MS..
Art. Nr. .. 5232 ST..
Art. Nr. .. 5232 T..
Art. Nr. .. 5232 TS..
3
