Zubehör
Accessory
Bennennung
Starrkupplung 10er-Set
LED-Beleuchtungsplatine, warmweiß,
längenvariabel
Wechselstromschleifer
Anschlusslitze 0,05 mm², 10 m-Ring, schwarz

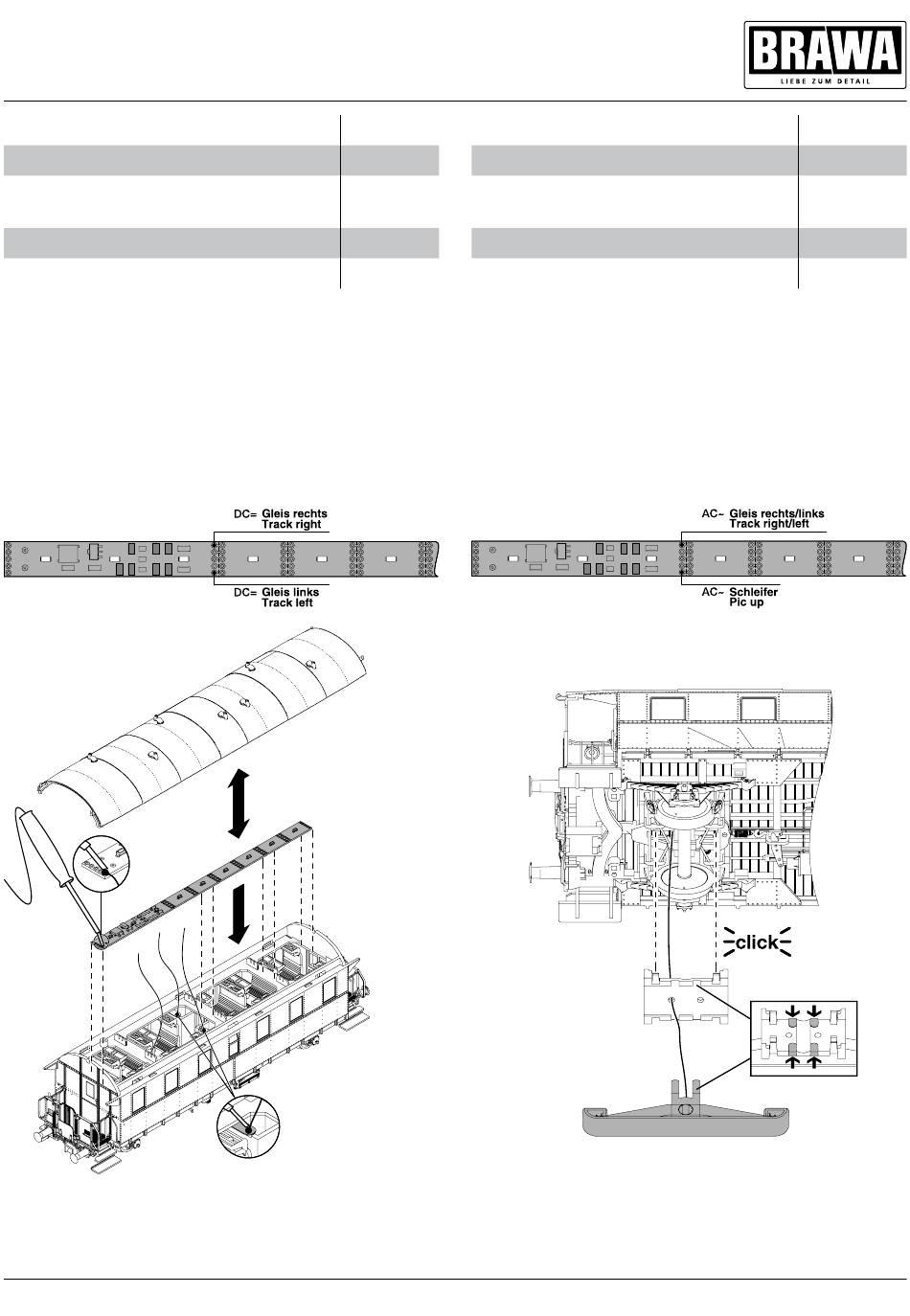

Montage LED-Beleuchtungsplatine, Bestell-Nr. 2212
1. Dach abnehmen.
2. Beleuchtungsplatine auf Wagenlänge kürzen.
3. Leitungen nach Anschlussplan AC oder DC anlöten. Bei
Wechselstrom Schleifer montieren und anschließen
(Anschlusslitze siehe Tabelle Zubehör).
4. Platine mit LED nach unten in Wagen einlegen.
5. Dach aufsetzen und einrasten.
Anschlussplan DC / Electrical connection plan DC
1
2
3
Bestell-Nr.
Description
2250
Rigid coupling set of 10
2212
LED lighting board, warm white, variable in
length
2222
AC Pick up shoe
32408
Connection wire 0.05 mm², coil 10 m, black
Fitting LED lighting board, Order no. 2212
1. Open the roof.
2. Shorten the PCB to the length of the car.
3. Sold the wires at the PCB as shown in the electrical connec-
tion plan AC or DC. Install and connect the power pic up
shoe for AC version (Connection wire see table accessory).
4. Place the PCB with LEDs downwards.
5. Snap the roof in the correct position.
Anschlussplan AC / Electrical connection plan AC
1
2
Montage Wechselstromschleifer, Bestell-Nr. 2222
Fitting AC Pic up shoe, Order no. 2222
Halter für AC Schleifer,
Bestell-Nr. 0022775.00
Holder for AC pick up,
Order no. 0022775.00
5
Order no.
2250
2212
2222
32408
1/2
3
