Endress+Hauser SS2100a Betriebsanleitung Seite 11

SS2100a TDLAS-Gasanalysator
tischen Aufladung auf nicht leitfähigen Oberflächen führen können. Das Gerät nur mit einem feuchten Tuch
reinigen.
2.6.4 Chemische Verträglichkeit
Niemals Vinylacetat oder Aceton oder andere organische Lösungsmittel zum Reinigen des Analysatorgehäuses oder
der Etiketten verwenden.
2.6.5 Gasanalysator anheben/transportieren
Aufgrund der Größe und des Gewichts des Gasanalysators (die Konfigurationen wiegen ca. 130 kg [286 lbs]),
empfiehlt Endress+Hauser zum Anheben und/oder Transportieren des Analysators einen Gabelstapler oder
Palettenhubwagen zu verwenden. Wenn der Gasanalysator von Hand angehoben werden soll, sind mehrere
Personen notwendig, um das Gewicht gleichmäßig auf sie zu verteilen und so Verletzungen zu vermeiden.
Vor Entfernen der Transportkiste den Analysator so nah wie möglich zum endgültigen Montageort bringen. Den
Gasanalysator niemals am Elektronikgehäuse anheben. Zum Tragen der Last immer einen der folgenden Punkte/
Methoden verwenden. Siehe nachfolgende Abbildung.
Querstreben auf Unistrut-Rahmen
•
Träger unter dem Instrument (am Besten zusammen mit einem Gabelstapler zu verwenden)
•
VORSICHT
 Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Montage sind zwei Personen
notwendig.
 Sicherstellen, dass alle für das Anheben/Transportieren des Analysators verwendeten Betriebsmittel für die
Gewichtslast ausgelegt sind.
 Das Gerät an den Griffmulden anheben.

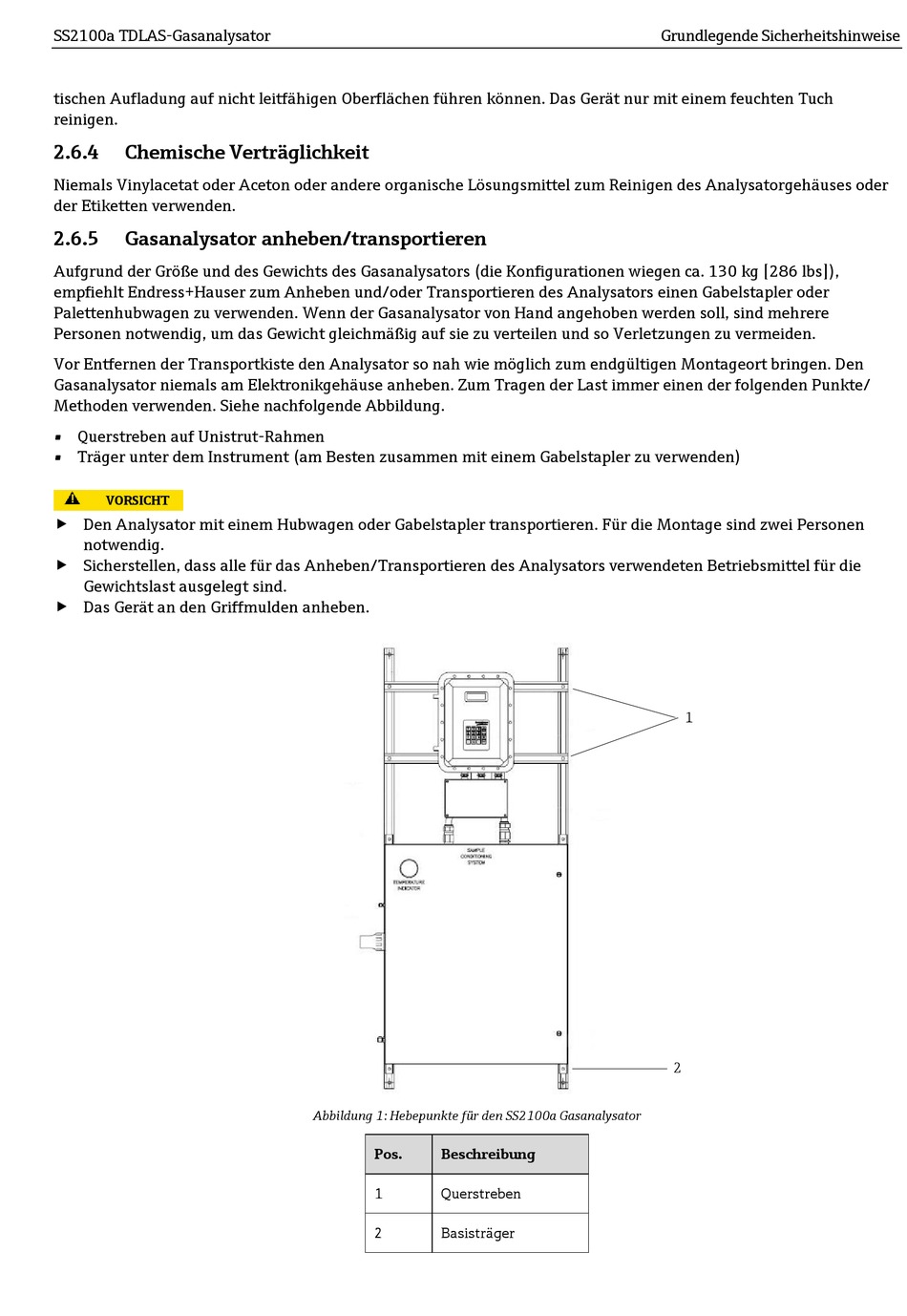

Abbildung 1: Hebepunkte für den SS2100a Gasanalysator
Pos. Beschreibung
1 Querstreben
2 Basisträger
Grundlegende Sicherheitshinweise
1
2
