3
GERÄTEBESCHREIBUNG

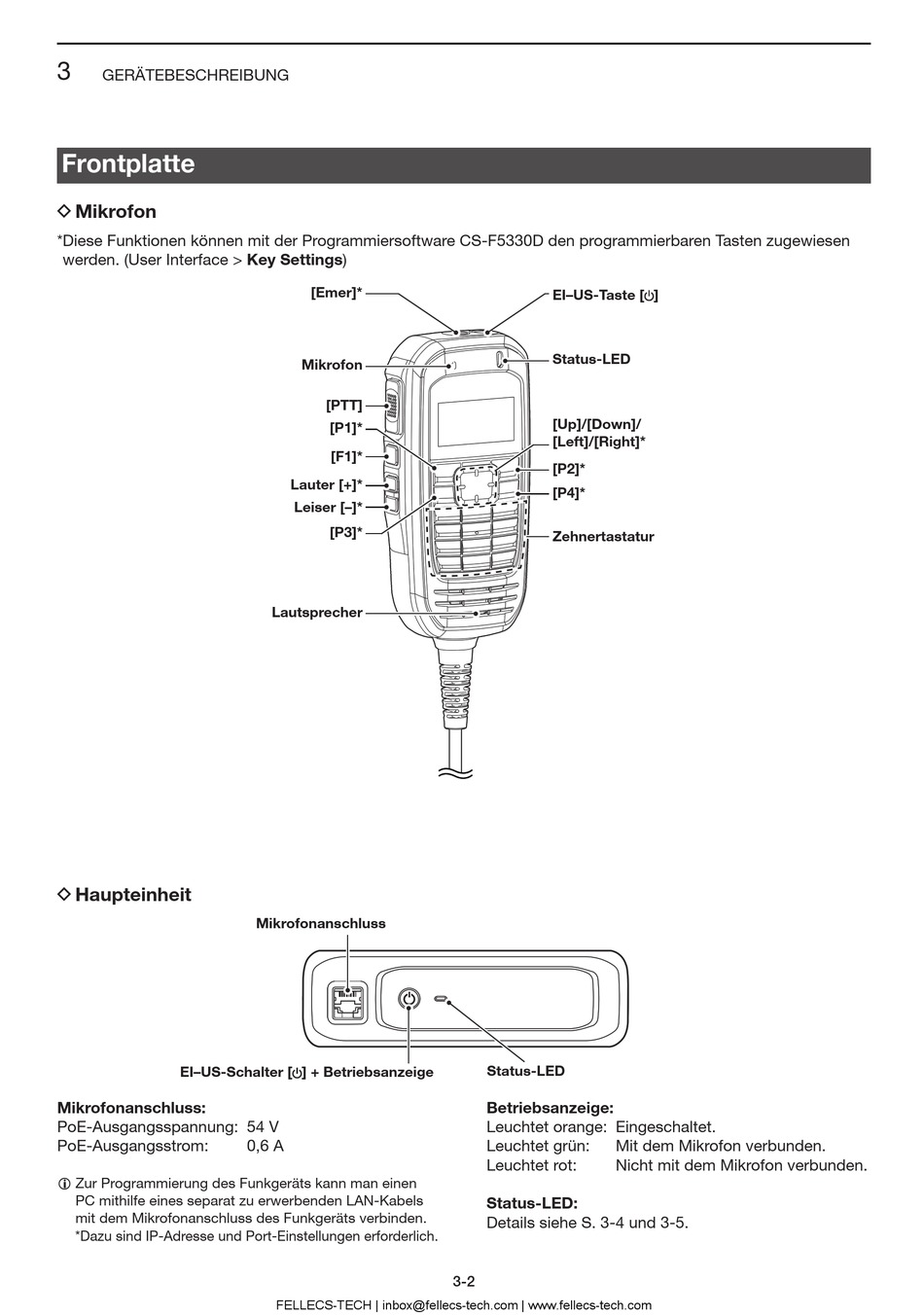

Frontplatte
D Mikrofon
* Diese Funktionen können mit der Programmiersoftware CS-F5330D den programmierbaren Tasten zugewiesen
werden. (User Interface > Key Settings)
D Haupteinheit
EI–US-Schalter [ ] + Betriebsanzeige
Mikrofonanschluss:
PoE-Ausgangsspannung: 54 V
PoE-Ausgangsstrom:
L Zur Programmierung des Funkgeräts kann man einen
PC mithilfe eines separat zu erwerbenden LAN-Kabels
mit dem Mikrofonanschluss des Funkgeräts verbinden.
* Dazu sind IP-Adresse und Port-Einstellungen erforderlich.
[Emer]*
Mikrofon
[PTT]
[P1]*
[F1]*
Lauter [+]*
Leiser [–]*
[P3]*
Lautsprecher
Mikrofonanschluss
0,6 A
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
EI–US-Taste [ ]
Status-LED
[Up]/[Down]/
[Left]/[Right]*
[P2]*
[P4]*
Zehnertastatur
Status-LED
Betriebsanzeige:
Leuchtet orange: Eingeschaltet.
Leuchtet grün:
Mit dem Mikrofon verbunden.
Leuchtet rot:
Nicht mit dem Mikrofon verbunden.
Status-LED:
Details siehe S. 3-4 und 3-5.
3-2
