4. Setzen Sie den Sicherungsring [4] wieder ein.

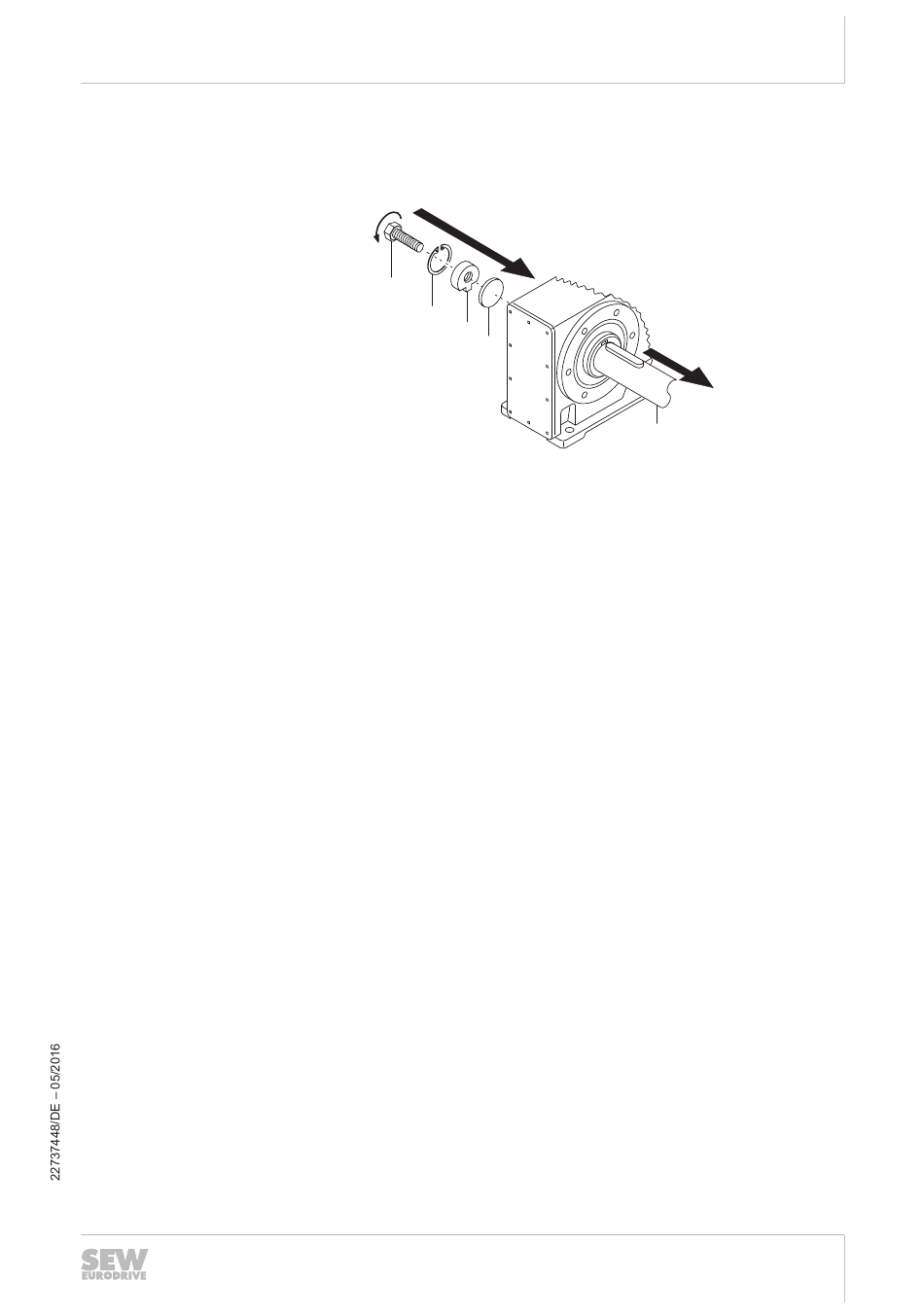

5. Drehen Sie die Befestigungsschraube [1] wieder ein. Drücken Sie durch Anziehen
der Schraube das Getriebe von der Welle ab.
[1]
[1] Befestigungsschraube
[4] Sicherungsring
[6] Kundenwelle
Aufsteckgetriebe mit Passfedernut oder Vielkeilverzahnung
[4]
[7]
[8]
[7] Verdrehsichere Mutter
[8] Abdrückscheibe
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
Mechanische Installation
[6]
