dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen Seite 68

COMPACT
ES
IT

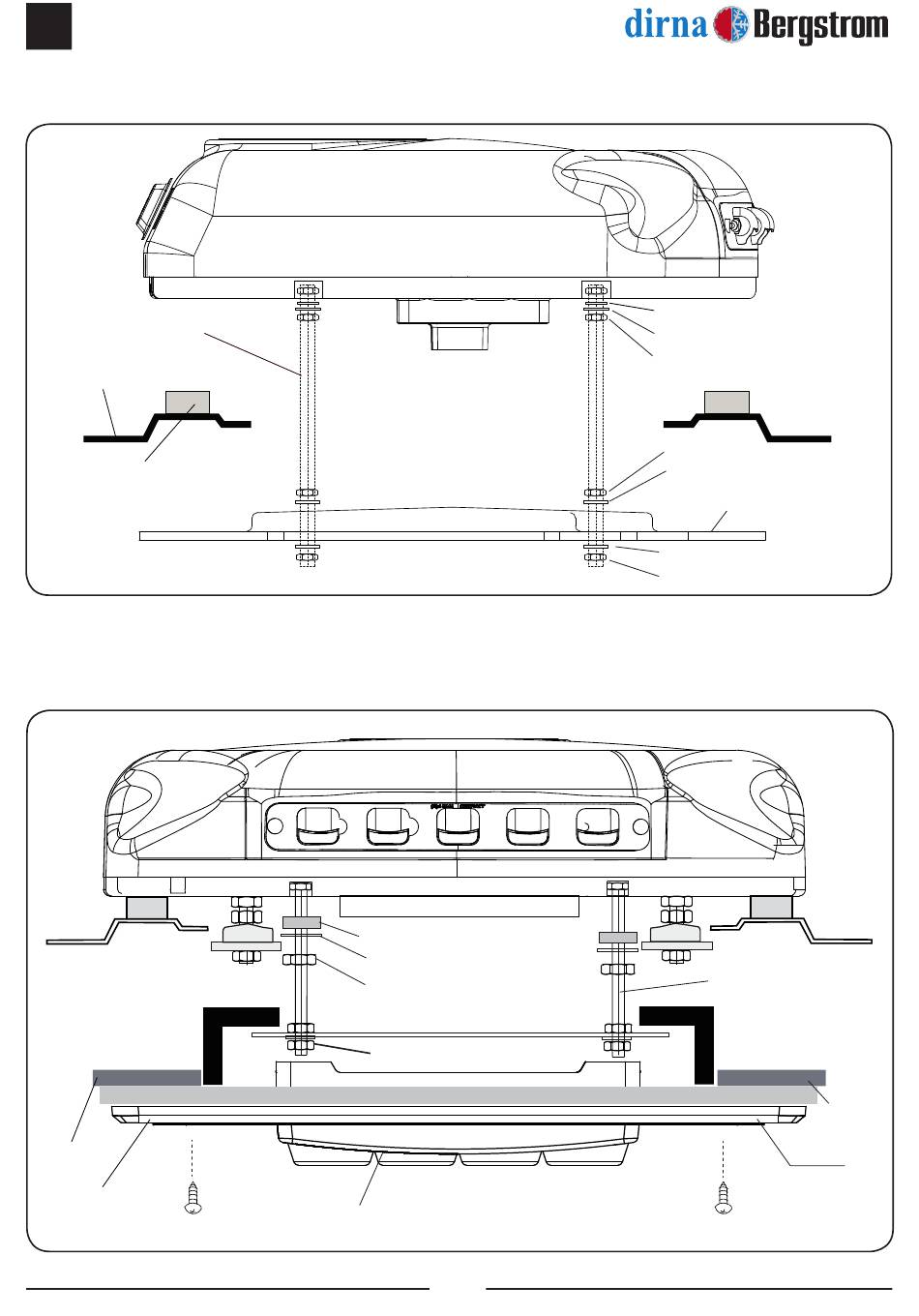

Esploso fino al fissaggio dei supporti di fissaggio
Viti prigioniere
M8 x125x100 / 120
Tettuccio della cabina
Guarnizione EPDM 25 mm.
Tappezzeria
Telaio della
console
originale
Esploso fino al fissaggio della consolle
Rondella gomma Ø6
Rondella piana a testa larga Ø6
Dado M6
Dado M6
Pannello interno distribuzione aria
68
Rondella di gomma ø 7
Rondella piana a testa larga ø 8
Dado M8
Dado M8
Rondella piana a testa larga ø 8
Supporto fissaggio
Rondella piana a testa larga
Dado autobloccante M8
Viti prigioniere M6
Tappezzeria
Consolle
(8) Vite 3,5x16 per lamiera
®
