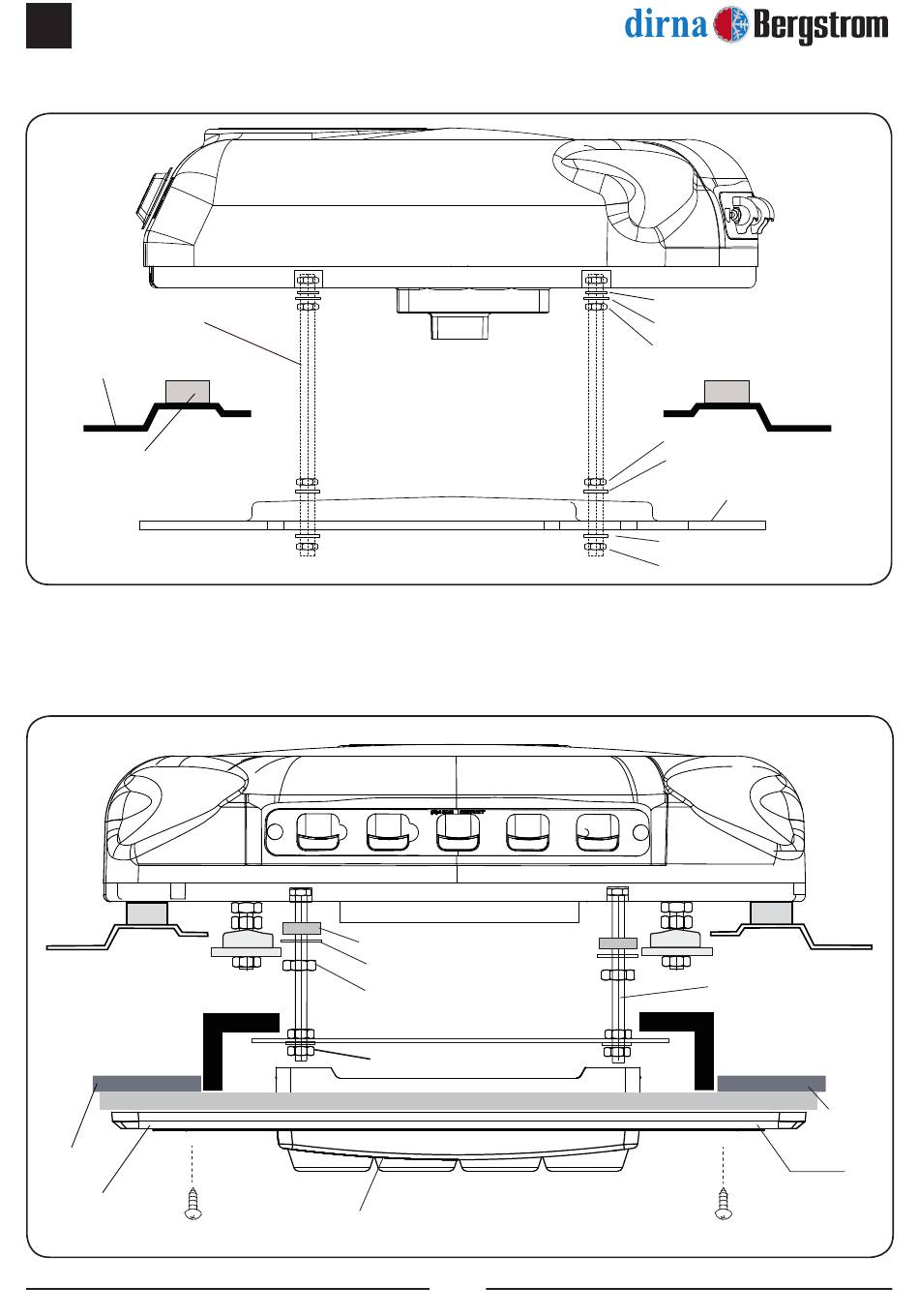

Exploded side view to supports fastening
Espárrago
M8 x125 x 100 ó 120
Cabin roof
EPDM Joint 25 mm.
Exploded rear view to consoles fastening
Upholstery
Original console
frame
Rubber washer Ø6
Ø6 Wide wing flat washer
M6 Nut
M6 Nut
Interior air distribution panel
26
ø 7 Rubber washer
wide wing flat washer ø 8
M8 Nut
M8 Nut
Wide wing flat washer ø 8
Fastening support
Wide wing flat washer
M8 self-blocking nut
M6 Studs
Upholstery
Console
(8) 3.5x16 Self-tapping screws
®
