COMPACT

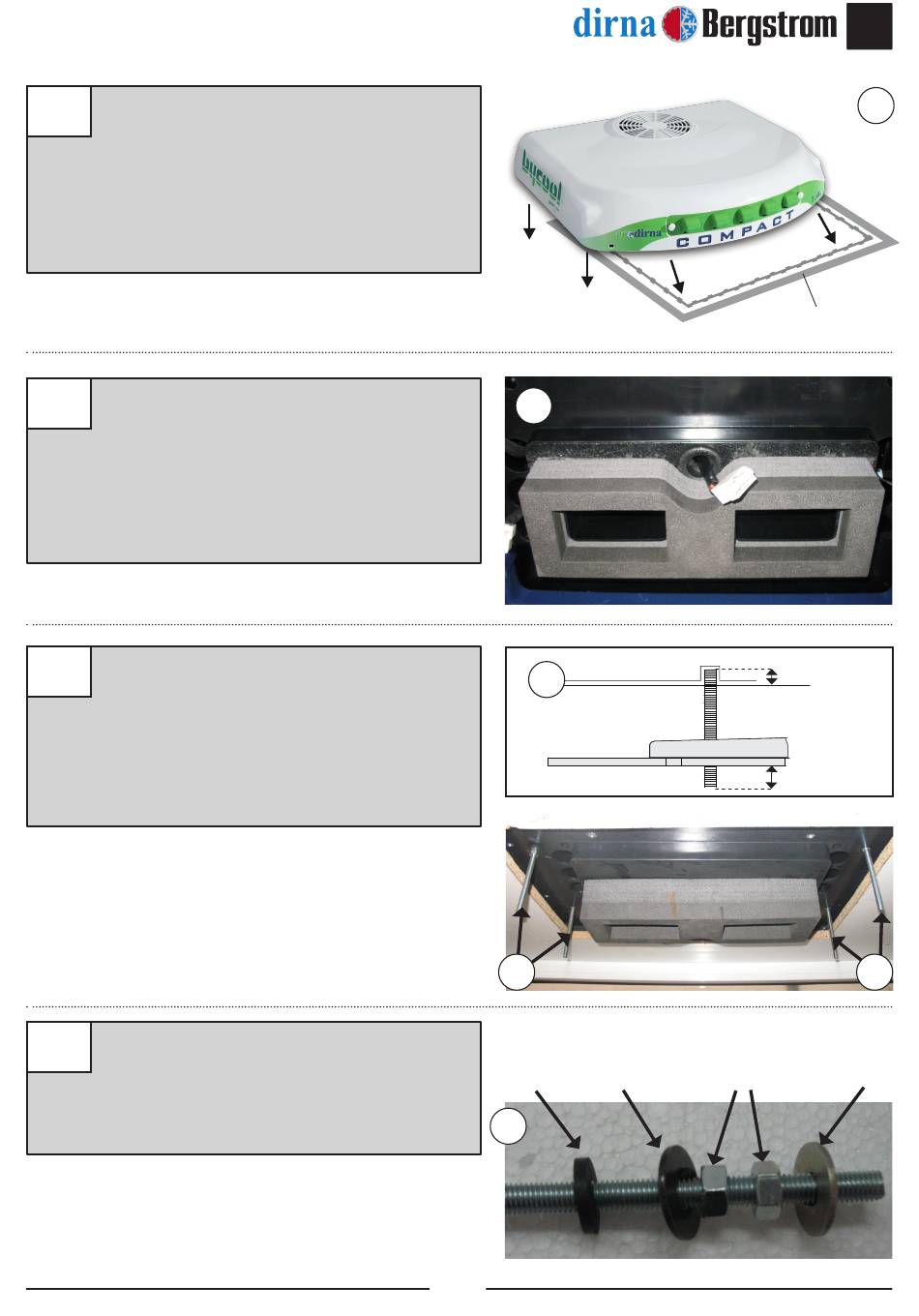

ESTERNO CABINA:
4
Inserire il Compact nel vano.
Attenzione! Quando si posiziona l'impianto
sul vano del tettuccio apribile, controllare
che le uscite di scarico non siano ostruite
dalla guarnizione EPDM.
Posizionare il canalizzatore di gommapiuma
5
con la parte
dell'impianto.
Attenzione: A seconda della cabina, può
essere necessario usare i (2) canalizzatori
in dotazione per la completa adesione del
pannello di distribuzione dell'aria ai medesimi.
6 INTERNO CABINA:
Avvitare di circa 5 mm le (4) viti prigioniere
da 8/125x100 o 120 mm, a seconda della
distanza (maggiore o minore) dall'impianto
finché, posizionando i supporti di fissaggio, le
viti non sporgono di 20 mm dagli stessi.
Inserire (8) rondella di gomma Ø 7, (1) rondella
7
piana Ø 1 a testa larga, (2) dadi M8 e (1)
rondella piana Ø 8 a testa larga, su ciascuna
vite prigioniera precedente, seguendo questo
ordine.
più morbida sulla
5
base
Base unità
6
Vite prigioniera
6
Rondella piana
Rondella
gomma Ø 8 a testa larga
7
61
ES
IT
®
4
Oblò
5 mm
Soporte
20 mm
6
Rondella piana Ø
Dado M8 8 a testa larga
