Witterungsführung mit
Raumeinfluss
Reine Raumführung

Raumtemperaturbegrenzung

100/238
Siemens Schweiz AG
HVAC Products
Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der
Temperaturregelung berücksichtigt. So können Abweichungen der Raumtemperatur
berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der
Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist
(unverfälschte Raumtemperatur, korrekter Montageort usw.), desto höher kann der
Wert eingestellt werden.
• Beispiel:
Ca. 60 % Guter Referenzraum
Ca. 20 % Ungünstiger Referenzraum
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
•
Ein vorgesehener Raumfühler muss angeschlossen sein.
•
Die Einstellung „Raumeinfluss" muss zwischen 1 und 99 eingestellt sein.
•
Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile
vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet
werden).
Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der
aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen
der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
•
Ein vorgesehener Raumfühler muss angeschlossen sein.
•
Die Einstellung „Raumeinfluss" muss auf 100% eingestellt sein.
•
Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile
vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet
werden).
Zeilennr. Bedienzeile
932 Raumtemperaturbegrenzung

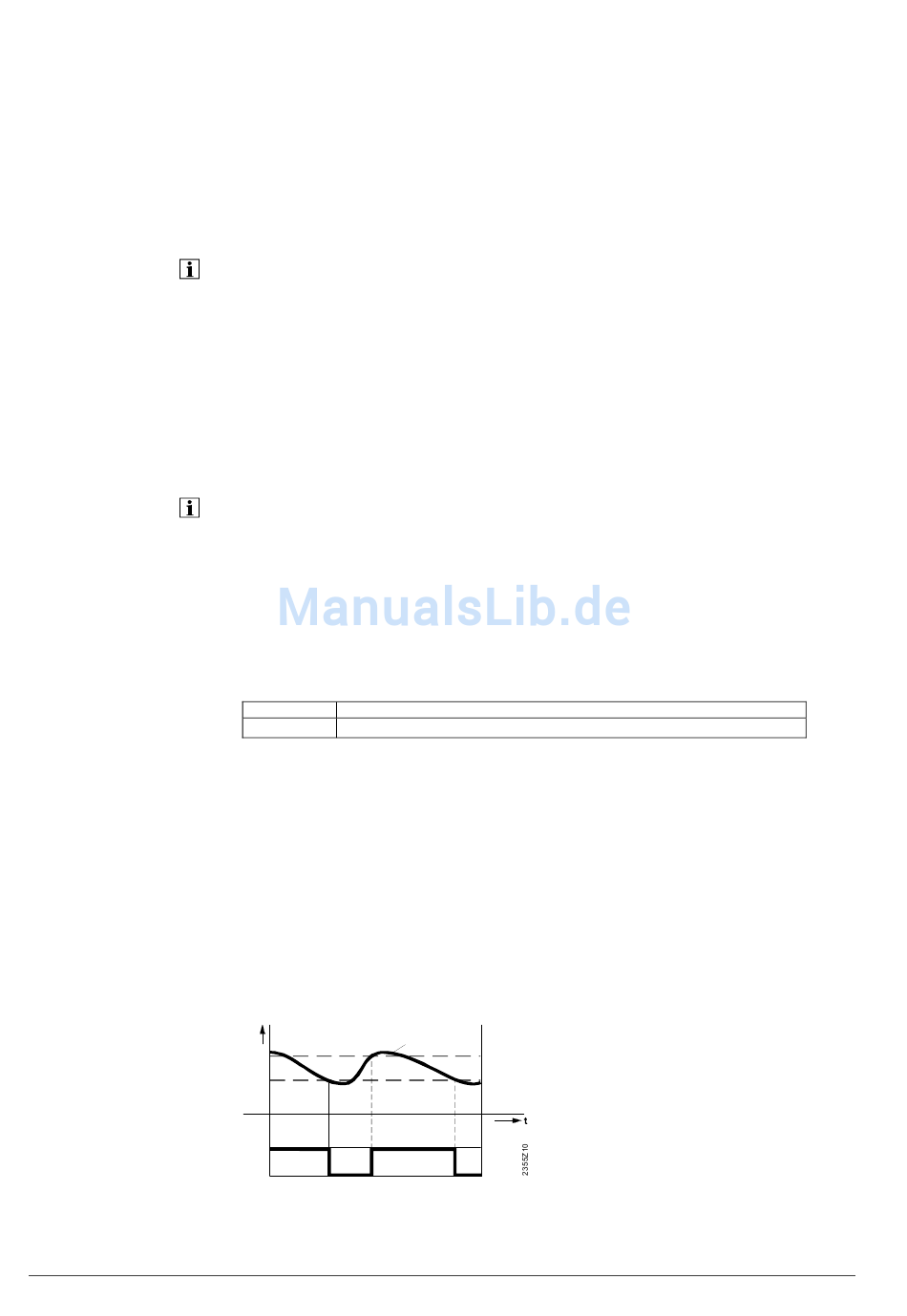

Die Funktion „Raumtemperaturbegrenzung" ermöglicht ein Abschalten der
Kühlkreispumpe, falls die Raumtemperatur um mehr als die eingestellte Differenz zum
effektiven Raumsollwert (mit Sommerkompensation BZ 920) abweicht.
Die Kühlkreispumpe wird wieder eingeschaltet sobald die Raumtemperatur wieder über
den aktuellen Raumsollwert steigt.
Während aktiver Raumbegrenzungsfunktion wird keine Kühlanforderung an den
Erzeuger gestellt.
Bei folgenden Punkten ist die Funktion ausgeschaltet:
•
TR-Fühler nicht vorhanden
•
„Raumtemperaturbegrenzung" = ---
•
„Raumeinfluss" (928) = --- (reine Witterungsführung)
°C
TRx
ON
P
OFF
Benutzerhandbuch RVS61.843, RVS41.813
6 Einstellungen im Detail
TRx Raumtemperatur-Istwert
TRKw Raumtemperatur-Sollwert Kühlen
TRKw
(inkl. Sommerkompensation)
SDR Raumschaltdifferenz
TRKw-SDR
P Pumpe
t Zeit
