Inhaltsverzeichnis

Werbung

Quicklinks

s
2
Albatros
Wärmepumpenregler
Benutzerhandbuch
Ausgabe 1.0
Reglerserie E
CE1U2355de_052
2013-07-22
Nur für internen Gebrauch
Infrastructure & Cities

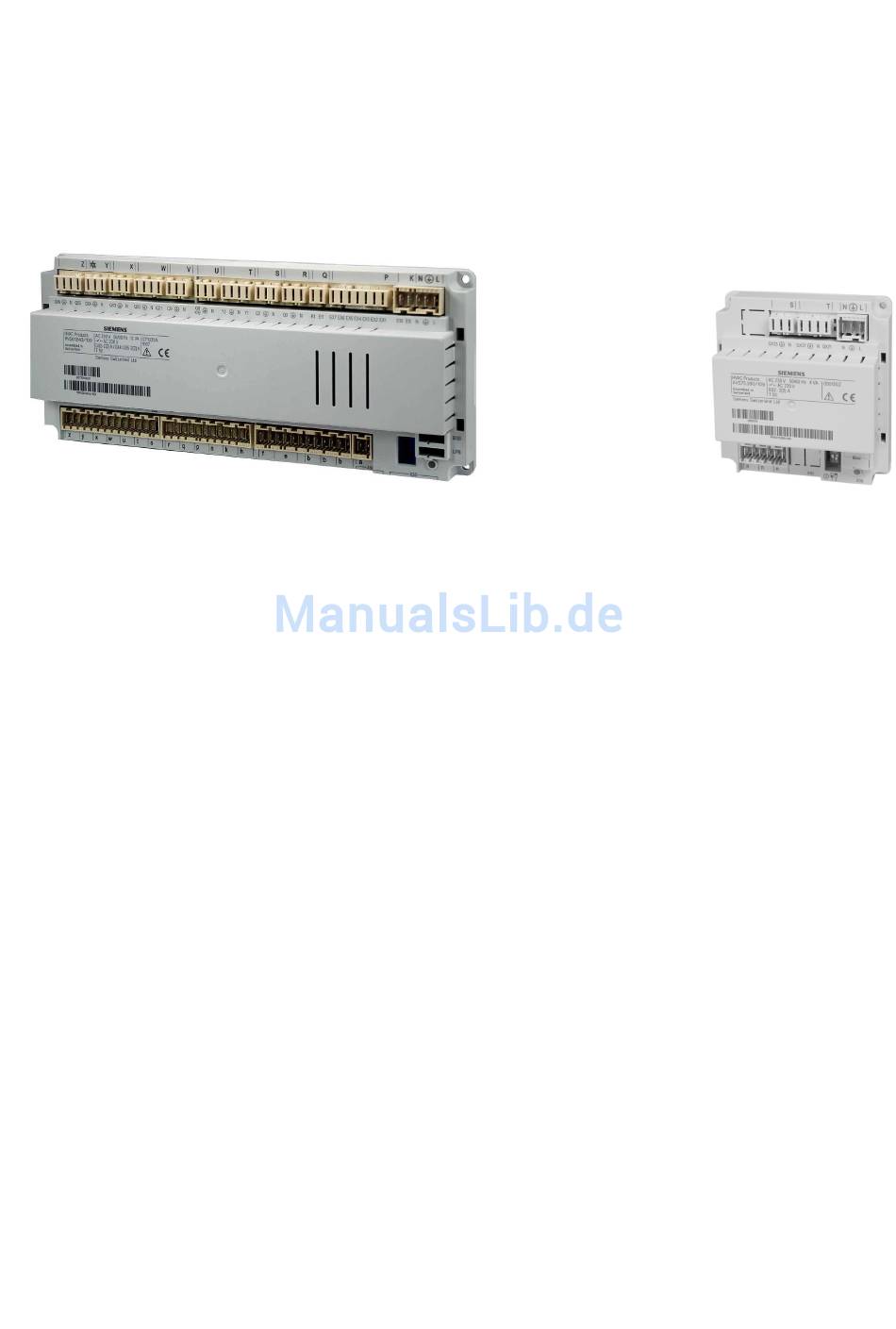

RVS61.843
AVS75.370
AVS75.39x
Building Technologies
Serie E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Albatros2

Inhaltszusammenfassung für Siemens Albatros2

  • Seite 1 Infrastructure & Cities Albatros Serie E Wärmepumpenregler RVS61.843 Benutzerhandbuch AVS75.370 AVS75.39x Ausgabe 1.0 Reglerserie E CE1U2355de_052 Building Technologies 2013-07-22 Nur für internen Gebrauch...
  • Seite 2 Siemens Schweiz AG Sektor Infrastructure & Cities Building Technologies Division Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © 2009-2013 Siemens Schweiz AG www.siemens.com/sbt Änderungen vorbehalten 2 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies 2013-07-22...

  • Seite 3: Rechtliche Hinweise

    Übereinstimmung keine Gewähr übernommen werden kann. Die Angaben in diesem Dokument werden regelmässig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. 3 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Rechtliche Hinweise 2013-07-22...

  • Seite 4: Inhaltsverzeichnis

    6.17 Trinkwasser-Durchlauferhitzer............311 6.18 Allgemeine Funktionen ..............314 6.19 Konfiguration ..................319 6.20 LPB ....................367 6.21 Modbus ..................... 371 6.22 Fehler ....................376 6.23 Wartung / Sonderbetrieb ..............382 4 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Inhaltsverzeichnis 2013-07-22...
  • Seite 5 Fühlerkennlinien ................457 8.5.1 NTC 1k ....................457 8.5.2 NTC 5k ....................458 8.5.3 NTC 10k .................... 458 8.5.4 Pt1000 ....................459 8.5.5 Raumsollwertkorrektur ............... 459 Stichwortverzeichnis ..................460 5 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Rechtliche Hinweise 2013-07-22...
  • Seite 6 6 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Inhaltsverzeichnis 2013-07-22...

  • Seite 7: Übersicht

    Das Benutzerhandbuch beinhaltet Einstellungen und Konfigurationen in den Zugriffsebenen Endanwender, Heizungs-Fachspezialist und Erstausrüster (OEM). Albatros2-Sortiment Der Wärmepumpenregler RVS61.843 ist Teil des Albatros2-Sortiments für alle Aufgaben im Heizungssegment. Albatros2-Sortiment umfasst folgende Geräte: Servicetool (Inbetriebnahme), Web-Server (Visualisierung und Bedienung im Browser und mit dem HomeControl App für Mobiles und Tablets) und weitere Kommunikationszentralen Raum- und Bediengeräte (HMI), drahtgebunden oder drahtlos (Funk)
  • Seite 8 N1962 Feldgeräte VEL71... Elektronisches Kältemittelventil N4727 SRA91... Ventilspule N4727 Gehäuse, Abdeckungen und Demokoffer AGS7A.100 Gehäuse zur Wandmontage S2359 AVS38.291 Blinddeckel (96 x 144 mm) S2359 KF8921.1 Demokoffer für RVS61.843 S2359 8 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht 2013-07-22...

  • Seite 9: Sortimentsübersicht

    * RF Modul und RF Modul BSB nur alternativ * RF Modul und OCI350.01 nur alternativ Legende BSB-W Boiler System Bus, drahtgebunden BSB-RF Boiler System Bus, drahtlos Local Process Bus 9 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht 2013-07-22...

  • Seite 10: Kommunikationsmöglichkeiten Im Detail

    1.1.2 Kommunikationsmöglichkeiten im Detail * nur mit OZW672 Legende PSTN Telefon-Festnetz (engl: Public switched telephone network) WLAN Wireless (drahtlos) LAN Mobilfunkstandard (engl. Global System for Mobile Communications) 10 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht 2013-07-22...

  • Seite 11: Sicherheitshinweise Rvs61.843

    Das Gerät darf keinem Tropfwasser ausgesetzt sein. ACHTUNG Netzleitungen und Kleinspannungsleitungen (Fühler) müssen getrennt voneinander verlegt werden (minimaler Abstand 100 mm). Derselbe Fühler darf nicht für mehrere Eingänge verwendet werden. 11 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Sicherheitshinweise RVS61.843 2013-07-22...

  • Seite 12: Montage Und Installation

    Hinweis: Zur Montage auf DIN-Schiene ist ein Montage-Clip erforderlich! Masse und Bohrbild Masse in mm RVS61.843 Freiraum in der Höhe 2359Z10 Stecker mit Laschen mindestens 70 mm Stecker ohne Laschen mindestens 60 mm 12 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 13: Anschlussklemmen Rvs61.843

    3.1.1 Anschlussklemmen RVS61.843 Schaltplan 13 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...
  • Seite 14 Multifunktionaler Ausgang QX1 Nullleiter AGP8S.04E/109 Schutzleiter Multifunktionaler Ausgang QX2 Nullleiter Schutzleiter AGP8S.03E/109 Multifunktionaler Ausgang QX3 Nullleiter Schutzleiter AGP8S.03G/109 Triac-Ausgang ZX4 Multifunktionaler Ausgang QX5 Nullleiter AGP8S.04C/109 Schutzleiter Multifunktionaler Ausgang QX6 14 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...
  • Seite 15 AGP4S.02S/109 Masse Fühlereingang BX1 AGP4S.02M/109 Masse Fühlereingang BX2 AGP4S.02N/109 Masse Fühlereingang BX3 AGP4S.02P/109 Masse Fühlereingang BX4 AGP4S.02R/109 Masse Ausgang UX2 (0..10V/PWM-Ausgang) AGP4S.02T/109 Masse Ausgang UX1 (0..10V/PWM-Ausgang) AGP4S.02U/109 Masse 15 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 16: Erweiterungsmodul Avs75.370

    Es lassen sich maximal 3 Erweiterungsmodule an ein Grundgerät anschliessen. Bei Einhaltung der maximalen Anzahl von Erweiterungsmodulen, sind kompatible Erweiterunsmodule frei kombinierbar. Das Erweiterungsmodul AVS75.370 kann auch an die BSB-Klemmen des Reglers angeschlossen werden. 16 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 17: Anschlussklemmen Avs75.370

    Adresse gemäss folgender Zuordnung zu ändern: Adresse 1: "Modul 1" Adresse 2: "Modul 2" Adresse 3: "Modul 3" Die Zuordnungstabelle ist auch auf dem Erweiterungsmodul abgebildet. Schwarz bedeutet: Schalterstellung. 17 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...
  • Seite 18 DC 12 V Klemmenzuordnung Mit den Parametern "Funktion Erweiter'modul 1" (Bedienzeile 7300) "Funktion Erweiter'modul 2" (Bedienzeile 7375) "Funktion Erweiter'modul 3" (Bedienzeile 7450) wird die Anwendung des jeweiligen Moduls festgelegt. 18 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

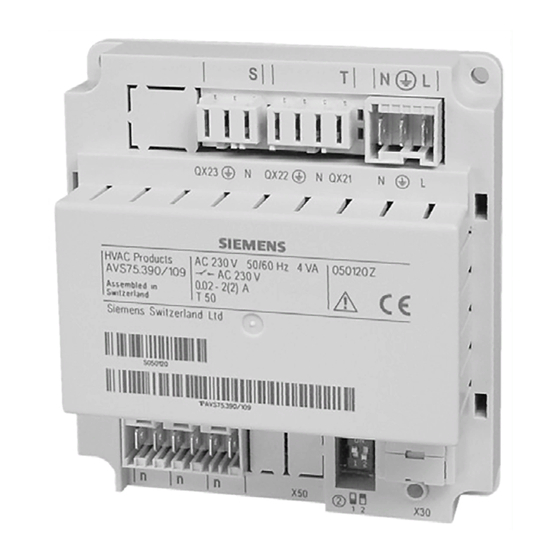

  • Seite 19: Erweiterungsmodule Avs75.39X

    Weitere Module werden via Steckbuchse X50 des ersten Moduls auf Steckbuchse X50 eines weiteren Moduls verbunden. Es lassen sich maximal 3 Erweiterungsmodule an ein Grundgerät anschliessen. Bei Einhaltung der maximalen Anzahl von Erweiterungsmodulen, sind kompatible Erweiterunsmodule frei kombinierbar. 19 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 20: Anschlussklemmen Avs75.390

    Adresse gemäss folgender Zuordnung zu ändern: Adresse 1: "Modul 1" Adresse 2: "Modul 2" Adresse 3: "Modul 3" Die Zuordnungstabelle ist auch auf dem Erweiterungsmodul abgebildet. Schwarz bedeutet: Schalterstellung. 20 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...
  • Seite 21 AGP4S.02F/109 Masse Klemmenzuordnung Mit den Parametern "Funktion Erweiter'modul 1" (Bedienzeile 7300) "Funktion Erweiter'modul 2" (Bedienzeile 7375) "Funktion Erweiter'modul 3" (Bedienzeile 7450) wird die Anwendung des jeweiligen Moduls festgelegt. 21 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 22: Anschlussklemmen Avs75.391

    Adresse gemäss folgender Zuordnung zu ändern: Adresse 1: "Modul 1" Adresse 2: "Modul 2" Adresse 3: "Modul 3" Die Zuordnungstabelle ist auch auf dem Erweiterungsmodul abgebildet. Schwarz bedeutet: Schalterstellung. 22 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...
  • Seite 23 Masse Klemmenzuordnung Mit den Parametern ... "Funktion Erweiter'modul 1" (Bedienzeile 7300) "Funktion Erweiter'modul 2" (Bedienzeile 7375) "Funktion Erweiter'modul 3" (Bedienzeile 7450) wird die Anwendung des jeweiligen Moduls festgelegt. 23 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 24: Modbus Clip-In Oci350.01/101

    Stellung "Aus" LED (gelb): Kommunikationsanzeige Masse und Bohrbild Klemmenbelegung Kleinspannung Verwendung Steckertyp Verbindungskabel zu RVS Direkt-LP-Stecker TxD+/RxD+ (non-inverting pin) Anschluss Modbus: 3-Pol-Schraubenanschluss- TxD-/RxD- (inverting pin) Klemme Reference pin 24 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Montage und Installation 2013-07-22...

  • Seite 25: Inbetriebnahme

    Fehler analysieren und Meldungen auswerten: Bedienseiten "Diagnose Erzeuger" und "Diagnose Verbraucher" aufrufen und entsprechende Kapitel dieses Handbuchs beachten. Aktuellen Betriebszustand des Reglers überprüfen und anpassen: Bedienseite "Status" aufrufen und entsprechende Kapitel dieses Handbuchs beachten. 25 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Inbetriebnahme 2013-07-22...
  • Seite 26 Einstellungen zum Trinkwasser auf Bedienseite "Trinkwasser" Einstellungen des Erzeugers (Wärmepumpe) auf Bedienseite "Wärmepumpe" Die Übersicht aller Einstellungen enthält Kapitel 5, die technischen Erklärungen der Einstellungen sind in Kapitel 6 beschrieben. 26 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Inbetriebnahme 2013-07-22...

  • Seite 27: Übersicht Der Einstellungen

    560 E Vorwahl Mo - So Mo - So ¦ Mo - Fr ¦ Sa - So ¦ Mo ¦ Di ¦ Mi ¦ Do ¦ Fr ¦ Sa ¦So 27 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen...
  • Seite 28 714 E Frostschutzsollwert 10.0 BZ 712 °C 716 F Komfortsollwert Maximum 35.0 BZ 710 °C Heizkennlinie 720 E Kennlinie Steilheit 0.10 4.00 721 F Kennlinie Verschiebung -4.5 °C 28 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 29 Belegreifheizen ¦ Manuell 851 I Estrich Sollwert manuell °C 856 I Estrich Tag aktuell 857 I Estrich Tage erfüllt Zwang&Sperr 861 F Übertemperaturabnahme Immer Aus ¦ Heizbetrieb ¦ Immer 29 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 30 Aus ¦ Bis Reduziertsollwert ¦ Bis Schutzsollwert Frostschutz 937 F Anl'frostschutz KK-Pumpe Aus ¦ Ein Mischerregelung 938 F Mischerunterkühlung °C 939 F Antrieb Typ 3-Punkt 2-Punkt ¦ 3-Punkt 940 F Schaltdifferenz 2-Punkt °C 30 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 31 1044 O Soll Einschaltverh R'stat - - - - - - / 1 Raumeinfluss 1050 F Raumeinfluss - - - / 1 Raumtemperaturbegrenzung 1060 F Raumtemperaturbegrenzung - - - / 0 °C 31 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 32 Keine ¦ Schutzbetrieb ¦ Reduziert ¦ Komfort ¦ Automatik Kühlkreis 2 Betriebsart 1201 E Betriebsart Automatik Schutzbetrieb ¦ Automatik ¦ Reduziert ¦ Komfort Sollwerte 1202 E Komfortsollwert BZ 1205 BZ 1203 °C 32 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 33 ¦ Mit Eingang H21 Modul 2 ¦ Mit Eingang H21 Modul 3 ¦ Mit Eingang H22 Modul 1 ¦ Mit Eingang H22 Modul 2 ¦ Mit Eingang H22 Modul 3 ¦ Mit Eingang H3 1254 I Messung Raumtemperatur Keine dito 953 33 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 34 - - -/BZ 1401 10 °C 1401 F Reduziert-Anhebung Ende BZ 1400 °C Heizkreispumpe 1410 F Anl'frostschutz HK-Pumpe Aus ¦ Ein Überhitzschutz 1420 F Überhitzschutz Pumpenkreis Aus ¦ Ein 34 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 35 - - - / 00:00 23:50 hh:mm 1645 F Legionellenfunktion Sollwert °C 1646 F Legionellenfkt Verweildauer - - - / 2 1647 F Legionellenfkt Zirk'pumpe Aus ¦ Ein 35 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 36 Nein ¦ Ja 1974 O TWW-Ladevorrang Nein ¦ Ja 1975 F Übertemperaturabnahme Aus ¦ Ein 1978 F Mit Pufferspeicher Nein ¦ Ja 1980 F Mit Vorregler/Zubring'pumpe Nein ¦ Ja 36 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 37 2136 O Mischer Nachstellzeit Tn Zwang&Sperr 2145 O TWW-Ladevorrang Nein ¦ Ja Anlagenhydraulik 2150 I Vorregler/Zubringerpumpe Nach Pufferspeicher Vor Pufferspeicher ¦ Nach Pufferspeicher Vorregler/Zubring'pumpe 2 2160 F Anl'frostschutz Zubringerp Aus ¦ Ein 37 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 38 2817 F Schaltdiff Quellenschutz °C 2818 F Erhöh Quell'temp Min Estrich °C ACS O Anhebung Quellentemperatur Minimum °C 2819 I Vorlaufzeit Quelle 2820 I Nachlaufzeit Quelle 2821 F Quellen-Anlaufzeit Maximum 38 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 39 ACS O Verzögerung Druckdifferenzfehler Prozessumkehr 30 ACS O Grundposition Prozessumkehrventil Letzte Anforderung Letzte Anforderung ¦ Heizen ¦ Kühlen ¦ Keine ACS O Verdichtermodulation bei Prozessumkehr - - - - - - / 0 39 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 40 2889 O Dauer Fehlerwiederholung 2893 F Anzahl TWW-Ladeversuche - - - / 1 2894 F Verzögerung Netzfehler 2895 F Verzögerung Ström'wächter 2896 O Ström'wächter Quelle aktiv Immer Immer ¦ Nur Heizbetrieb 40 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 41 2973 O Abtaudauer Ventilator Max BZ 2972 2974 O dT Abtauende Ventilator 0.5 / - - - °C ACS O Abtauen Ventilator oberhalb rel Feuchte 100% BZ 2971 °C 41 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 42 3046 O Expansionsventil Laufzeit 1000 3047 O Minimale Überhitzung - - - / 0.5 °C 3049 O Überhitz'sollwert Kühlbetrieb - - - / 0 °C 3050 O Überhitz'anhebung Silent'M °C 42 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 43 3078 O Schwelle Heissgastemp Nass' - - - - - - / 20 °C 3080 O Schwelle Quellentemp Nass' - - - - - - / -50 °C 43 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 44 3127 E Stichtag 2 1.9.2004 31.12.2099 DD.MM. YYYY 3128 E Abgegeb' Wärme Heizen 2 9999999 3129 E Abgegeb' Wärme TWW 2 9999999 3130 E Abgegebene Kälte 2 9999999 44 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 45 3166 E Einges' Energie Heizen 7 3500000 3167 E Einges' Energie TWW 7 3500000 3168 E Einges' Energie Kühlen 7 3500000 3169 E Jahresarbeitszahl 8 - - - / 0 45 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 46 Eingang H22 Modul 1 ¦ Mit Eingang H22 Modul 2 ¦ Mit Eingang H22 Modul 3 ¦ Mit Eingang H3 3257 I Durchfluss Quelle - - - - - - / 10 60000 46 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 47 Erzeuger 1 Erzeuger 1...16 3590 O Temp'spreizung Minimum - - - - - - / 0 °C ACS O Neutralzone Freigab-/Rückstellintegral Kaskade °C ACS O Neutralzone Kühlen Kaskade °C 47 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 48 3827 F Wartezeit Parallelbetrieb - - - - - - / 0 3828 F Verzögerung Sekundärpumpe 3830 F Kollektorstartfunktion - - - - - - / 5 3831 F Mindestlaufzeit Kollekt'pumpe 48 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 49 Mit B4 ¦ Mit B42/B41 ¦ Mit B4 und B42/B41 4138 F Kesselsollwert Pufferladung Speichertemperatur Speichertemperatur ¦ Speichersollwert ¦ Kesselsollwert Minimum 4140 F Pumpennachlaufzeit 4141 O Übertemperaturableitung °C 49 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 50 4751 O Speichertemperatur Maximum BZ 4750 °C Rückkühlung 4755 F Rückkühltemperatur °C 4756 F Rückkühlung TWW/HK's Aus ¦ Ein 4757 F Rückkühlung Kollektor Aus ¦ Sommer ¦ Immer 50 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 51 5060 F Elektroeinsatz Betriebsart Ersatz Ersatz ¦ Sommer ¦ Immer ¦ Kühlbetrieb ¦ Notbetrieb ¦ Legionellenfunktion 5061 F Elektroeinsatz Freigabe Trinkwasser Freigabe 24h/Tag ¦ Trinkwasser Freigabe ¦ Zeitprogramm 4/TWW 51 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 52 - - - / -20 °C 5156 O Zw'kreisantrieb Laufzeit 5157 O Zw'kreismischer P-Band Xp °C 5158 O Zw'kreismischer Nachstell Tn 5159 O Verwendung Zw'kreismischer Immer Immer ¦ Nur Hochtemperaturladung 52 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 53 B21 ¦ WP Rücklauffühler B71 ¦ Aussentemperaturfühler B9 ¦ Quelleneintrittfühler B91 ¦ Quellenaust'fühler B92/B84 ¦ Raumfühler B5 ¦ Raumfühler B52 ¦ Raumfühler B53 ¦ Abgastemperaturfühler B8 ¦ Feststoffkesselfühler B22 ¦ Feststoff' Rückl'fühler B72 ¦ Vorreglerfühler B15 5575 F Einsch'dauer Min Dt-Regl 1 °C 53 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 54 Heizkreis Letzte Anforderung ¦ Heizkreis ¦ Trinkwasser 5736 I Trinkwasser Trennschaltung Aus ¦ Ein 5740 I Leistung Elektro TWW K6 5742 F Wiederein'sperre Pumpe Q34 Aus ¦ Ein 54 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 55 Ladepumpe ¦ Umlenkventil 5841 I Externer Solartauscher Gemeinsam Gemeinsam ¦ Trinkwasserspeicher ¦ Pufferspeicher Puffer Speicher 5870 I Kombispeicher Nein Nein ¦ Ja 5872 I Leistung Elektro Puffer K16 55 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...

  • Seite 56: Zx-Mod Grundgerät Funktion Ausgang Zx4-Mod

    Sauggasfühler B85 ¦ Sauggasfühler EVI B86 ¦ Verdampfungsfühler EVI B87 ¦ TWW Vorreglerfühler B35 ¦ Schienenvorl'fühler 2 B11 ¦ Schienenrücklauffühler B73 ¦ Quellenzw'kreis Vorl' B93 ¦ Quellenzw'kreis Rückl' B94 ¦ Sauggasfühler Kühlen B88 5931 I Fühlereingang BX2 Kein dito 5930 56 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 57 Kein ¦ Solarvorlauffühler B63 ¦ Solarrücklauffühler B64 ¦ WP Vorlauffühler B21 ¦ WP Rücklauffühler B71 H3 Grundgerät 5960 I Funktion Eingang H3 dito 5950 5961 I Wirksinn Kontakt H3 Arbeitskontakt Ruhekontakt ¦ Arbeitskontakt 57 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 58 5980 5999 O Wirksinn Eingang EX9 Ruhekontakt Ruhekontakt ¦ Arbeitskontakt 6000 O Wirksinn Eingang EX10 Ruhekontakt Ruhekontakt ¦ Arbeitskontakt 6001 O Wirksinn Eingang EX11 Ruhekontakt Ruhekontakt ¦ Arbeitskontakt 58 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 59 6117 F Zentrale Sollwertführung - - - / 1 °C 6118 O Sollwertabfall Verzögerung - - - / 1 K/min 6119 F Zentr Sollw'führung Kühlen - - - / -20 °C 59 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 60 ACS F Teilschema Wärmepumpe ACS F Teilschema Sonnenkollektor ACS F Teilschema Brauchwasser-Speicher ACS F Teilschema Pufferspeicher ACS F Teilschema Heizkreis 1 ACS F Teilschema Kühlkreis 1 ACS F Teilschema Heizkreis 2 60 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 61 6632 F TA'grenze ext Erz beachten Nein ¦ Ja 6640 I Uhrbetrieb Autonom Autonom ¦ Slave ohne Fernverstellung ¦ Slave mit Fernverstellung ¦ Master 6650 F Aussentemperatur Lieferant S0/G1 S14/G16 61 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...

  • Seite 62: Slaveadresse

    Kein ¦ OEM ¦ Pumpe Grundfos ¦ Pumpe Wilo ¦ Ventilator Ebm- papst ¦ Umrichter Invertek 6697 I Funktion Port 8 Kein Kein ¦ ... ¦ Zubringerpumpe 2 Q44 62 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 63 - - - / 0 ACS O Wiederholung Fehler 491:Max Verdampfungstemp 2 - - - / 0 ACS O Wiederholung Fehler 504:Druckdiff Proz'umkehr - - - / 0 63 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 64 7184 O Text Zuständigkeit 3 Keine Zuständigkeitsanzeige Keine Zuständigkeitsanzeige ¦ Nur Telefonnummeranzeige ¦ Service ¦ Kundendienst ¦ Installateur ¦ Hauswart ¦ Verwaltung ¦ Kältetechniker ¦ Hotline 7185 O Telefon Zuständigkeit 3 digits 64 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 65 Wirksinn Kontakt H2 Modul 1 Arbeitskontakt Ruhekontakt ¦ Arbeitskontakt 7314 I Spannung'wert 1 H2 Modul 1 7315 I Funktionswert 1 H2 Modul 1 -100 7316 I Spannung'wert 2 H2 Modul 1 65 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 66 7354 I T'wert 10V UX21 Modul 1 °C 7355 I Fkt Ausg' UX22 Modul 1 dito 7348 7356 I Sig'logik Ausg' UX22 Modul 1 Standard Standard ¦ Invertiert 66 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 67 Taupunktwächter ¦ Vorlaufsollw'anhebung Hygro ¦ Einschaltbefehl WP Stufe 1 ¦ Einschaltbefehl WP Stufe 2 ¦ Betriebsmeldung Zus'erzeug ¦ Ladepriorität TWW Feststoff ¦ Verbr'anforderung VK1 10V ¦ Verbr'anforderung VK2 10V ¦ Druckmessung 10V ¦ Feuchtemessung 10V ¦ Raumtemperatur 10V ¦ Durchflussmessung 10V ¦ Temperaturmessung 10V 67 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen...
  • Seite 68 Verdichtermodulation ¦ Exp'ventil Verdampfer V81 ¦ Expansionsventil EVI V82 7424 I Sig'logik Ausg' UX21 Modul 2 Standard Standard ¦ Invertiert 7425 I Signal Ausg' UX21 Modul 2 0..10V 0..10V ¦ PWM 68 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 69 Sauggasfühler B85 ¦ Sauggasfühler EVI B86 ¦ Verdampfungsfühler EVI B87 ¦ TWW Vorreglerfühler B35 ¦ Schienenvorl'fühler 2 B11 ¦ Schienenrücklauffühler B73 ¦ Quellenzw'kreis Vorl' B93 ¦ Quellenzw'kreis Rückl' B94 ¦ Sauggasfühler Kühlen B88 7458 I Fühlereingang BX22 Modul 3 dito 7457 69 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 70 Netzüberwachung E21 ¦ Störung Sanftanlass' 2 E27 ¦ Druckdiff Abtauen E28 ¦ Druckw Quellenzw'kreis E29 ¦ Strömw Quellenzw'kreis E30 ¦ Smart Grid E61 ¦ Smart Grid E62 7493 O Wirksinn Eing' EX21 Modul 3 Arbeitskontakt Ruhekontakt ¦ Arbeitskontakt 70 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 71 Ausgangstest UX22 Modul 1 - - - - - - / 0 7783 Ausg'signal UX22 Modul 1 7783 [Signalart UX22 Modul 1] Kein Spannung V ¦ PWM % 71 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 72 65535 7845 [Signalart H21 Modul 1] Kein Kein ¦ Geschl' (ooo), Offen (---) ¦ Impulse ¦ Frequenz Hz ¦ Spannung V 7846 I Eingangssignal H22 Modul 1 65535 72 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 73 Eingang EX21 Modul 2 0V ¦ 230V 7952 I Eingang EX21 Modul 3 0V ¦ 230V ACS O Ausgangstest Modbus Port 1...8 - - - - - -/0 73 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 74 Aussentemp'grenze aktiv ¦ Nicht freigegeben ¦ Freigegeben ¦ Freigegeben, Kühlen ¦ Freigegeben, Passiv Kühlen 8131 ACS I Priorität Kühlerzeuger 1...16 8138 I Kaskadenvorlauftemperatur °C 8139 I Kaskadenvorlaufsollwert °C 8140 I Kaskadenrücklauftemperatur °C 8141 I Kaskadenrücklaufsollwert °C 74 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 75 8438 F Magnetventil 8440 I Rest Stufe 1 Stillst'zeit Min (0) 1 8441 I Rest Stufe 2 Stillst'zeit Min (0) 1 8442 I Rest Stufe 1 Laufzeit Min (0) 1 75 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 76 ACS F Zustand Quellenzwischenkreis Umlenkventil (Y81) - ACS F Zustand Umlenkventil Kühlen Kondensator (Y27) ACS F Zustand Kondensator Umkehrventil (Y91) ACS F Zustand Betriebsmeldung Heizen (K42) ACS F Zustand Betriebsmeldung Kühlen (K43) 76 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 77 ACS F Feststoff' Rückl'mischer Auf Y9 ACS F Feststoff' Rückl'mischer Zu Y10 Zusatzerzeuger 8585 F Regeltemperatur °C 8586 F Zusatzerzeugersollwert °C ACS F Zustand Wärmeanforderung (K27) ACS F Zustand Zusatzerzeuger Regelung (K32) 77 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 78 8779 E Raumthermostat 2 Kein Bedarf Bedarf 8781 I Kühlkreispumpe 2 8782 I Kühlkreismischer 2 Auf 8783 I Kühlkreismischer 2 Zu 8784 I Kühlumlenkventil 2 8786 E Vorlauftemperatur Kühlen 2 °C 78 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 79 ACS F Zustand TWW Durchmischpumpe (Q35) ACS F Zustand TWW Zwischenkreispumpe (Q33) ACS F Zustand TWW-Zwischenkreismischer Auf (Y37) ACS F Zustand TWW-Zwischenkreismischer Zu (Y38) ACS F Zustand Trinkwasser-Wärmepumpe (K33) ACS F Betriebsartumschaltung Trinkwasser 79 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 80 Messung Raumtemperatur 3 °C 9016 I Sondertemperatur 1 °C 9017 I Sondertemperatur 2 °C Zustände Relais/Triac QX/ZX 9031 I Relaisausgang QX1 9032 I Relaisausgang QX2 9033 I Relaisausgang QX3 80 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...
  • Seite 81 Relaisausgang QX23 Modul 3 ACS F Zustand Alarmrelais (K10) ACS F Zustand Zeitprogramm 5 Relais (K13) ACS F Zustand Delta-T Regler 1 K21 ACS F Zustand Delta-T Regler 2 K22 81 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Übersicht der Einstellungen 2013-07-22...

  • Seite 82: Einstellungen Im Detail

    HK/KK2 4/TWW Standardwerte Nein ¦ Ja Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung. Individuelle Einstellungen gehen dabei verloren. 82 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 83: Ferien

    Zeitspanne das Temperaturniveau für Heizen reduziert, für Kühlen erhöht wird. Ebenso kann für jährlich wiederkehrende spezielle Tage (z.B. Nationalfeiertag) eine eigene Betriebsart gewählt werden. 83 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 84: Heizkreise

    Heizbetrieb ohne Zeitprogramm Eco-Funktionen aktiv Komfort Im Komfortbetrieb wird die Raumtemperatur konstant auf dem eingestellten "Komfortsollwert" (BZ 710) gehalten. Eigenschaften des Komfortbetriebs: Heizbetrieb ohne Zeitprogramm Eco-Funktionen sind nicht aktiv 84 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 85 Er wird im Schutzbetrieb als Sollwert verwendet. Komfortsollwert Das Komfortsollwert-Maximum begrenzt den einstellbaren Komfortsollwert nach Maximum oben. Der Komfortsollwert kann nicht höher eingestellt werden als der hier definierte Wert. 85 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 86 Ist die Raumtemperatur ständig zu niedrig bzw. zu hoch, ist der Raumtemperatur- Sollwert zu korrigieren. Es wird empfohlen, die Sollwerte nur einmal pro Tag und in kleinen Schritten zu verstellen. 86 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 87 Die Funktion wirkt nicht in der Betriebsart "Komfort" Definition "gedämpfte Aussentemperatur" bei Parameter 8703. Tipp Sommerbetrieb bedeutet, dass die Raumheizung nicht mehr verwendet/benötigt wird und Kühlbetrieb möglich ist (falls installiert). 87 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 88 = 19 °C Schaltdifferenz (fix) -1 K Grenztemperatur "Heizung Ein" = 18 °C Die Funktion wirkt nicht in der Betriebsart "Komfort" Die Funktion "Tagesheizgrenze" arbeitet mit der aktuellen Aussentemperatur. 88 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 89 733 Ja 733 Nein Einstellung Ja / Nein (BZ 733, 1033 oder 1333) Raumtemperatur-Sollwert Aktuelle Aussentemperatur Tagem Gemischte Aussentemperatur Tagesheizgrenze (BZ 732) Temperatur Zeit Heizung ein Heizung aus 89 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 90 * Nur im Komfortbetrieb – ausserhalb des Komfortbetriebs erfolgt keine Temperaturanforderung und der Heizkreis bleibt ausgeschaltet Der Raumthermostat kann über einen Hx-Eingang an den Regler, das Erweiterungsmodul oder das I/O-Modul angeschlossen werden. 90 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 91 Sollwert in diesem Fall erhöht, wenn der Thermostat länger als 2 Stunden auf "Ein" bleibt. Um ein zu schnelles Anheben der Vorlauftemperatur zu verhindern wird die Aus- Phase für dynamische Korrektur auf mindestens 30 Minuten begrenzt. 91 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 92 Ein Raumfühler muss angeschlossen sein. Die Einstellung "Raumeinfluss" muss auf 100% eingestellt sein. Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein (eventuell vorhandene Heizkörperventile müssen voll geöffnet werden). 92 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 93 Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht. Erhöhen der Einstellung führt zu kürzerer Aufheizzeit, Senken zu längerer. Schnellaufheizung ist mit oder ohne Raumfühler möglich. Raumtemperatursollwert Raumtemperatur-Istwert DTRSA Raumtemperatursollwert-Überhöhung 93 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 94 Mit der Ausschaltoptimierung wird das Umschalten der Temperaturniveaus so vorverlegt, dass der Komfortsollwert -1/4 K an den Schaltzeiten erreicht wird. Die Einstellung "Ausschalt-Optimierung Max" begrenzt die Dauer der Vorverlegung. 94 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 95 Anhebung des Reduziertsollwerts wird einem zu starken Auskühlen der Räume entgegengewirkt, um so die Aufheizzeit beim Wechsel auf Nennsollwert zu verkürzen. TRwA1 TRwA2 TrwA1 Reduziert-Anhebung Ende TrwA2 Reduziert-Anhebung Beginn Komfortsollwert Reduziertsollwert Tagem Gemischte Aussentemperatur TAgem 95 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 96 Die Funktion darf zusammen mit Wärmepumpen nur in Anlagen mit Puffer- oder Kombispeichern aktiviert werden. Bei Anlagen ohne Speicher besteht die Gefahr, dass ein Verdichter eingeschaltet ist und keine Verbraucherpumpe läuft. 96 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 97 Tn ist die Zeit, welche der I-Anteil benötigt, um bei gegebenem Eingangssignal (Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P- Anteil sofort hervorgebracht wird. Je kleiner Tn, desto grösser/schneller der Anstieg. 97 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 98 Zeigt den aktuellen Tag und den aktuellen Sollwert der laufenden Estrich-Funktion Estrich-Sollwert aktuell Estrich Tage erfüllt Die erfüllten Tage werden kontinuierlich abgespeichert und bleiben bis zum nächsten Start der Funktion erhalten. 98 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 99 Liegt die Temperatur am Rücklauffühler über dieser Temperatur, wird die Wärmepumpe nicht in Betrieb genommen und die Estrich-Funktion daher zu spät gestartet (erst wenn die Temperaturerhöhung gemäss Estrich-Funktion das Einschalten notwendig macht). 99 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 100 Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Heizkreis aus dem Pufferspeicher Wärme beziehen kann. Mit Vorregler/ Es wird eingestellt, ob der Heizkreis ab dem Vorregler bzw. mit der Zubring'pumpe Zubringerpumpe (anlagenabhängig) gespeist werden soll. 100 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 101 Sinkt die Vorlauftemperatur unter 5 °C, nimmt der Regler die Heizkreispumpen in Betrieb (unabhängig von der aktuellen Betriebsart der Heizung). Steigt die Vorlauftemperatur wieder über 7 °C, schaltet der Regler die Pumpen nach 5 Minuten wieder aus. 101 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 102: Kühlkreis

    Wärme benötigt. 4-Leitersystem Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen. TWW-Ladung und Heizen (mit einem anderen Heizkreis) während des Y23/Y24 Y1/Y2 Kühlbetriebs sind möglich. 102 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 103 Kühlbetrieb ohne Zeitprogramm Eco-Funktionen aktiv Komfort Im Komfortbetrieb wird die Raumtemperatur konstant auf dem eingestellten "Komfortsollwert" (BZ 902) gehalten. Eigenschaften des Komfortbetriebs: Kühlbetrieb ohne Zeitprogramm Eco-Funktionen sind nicht aktiv 103 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 104 Er wird im Schutzbetrieb als Sollwert verwendet. Komfortsollwert Minimum Das Komfortsollwert-Minimum begrenzt den einstellbaren Komfortsollwert nach unten. Der Komfortsollwert kann nicht tiefer eingestellt werden als der hier definierte Wert. 104 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 105 Umschaltung früher auf Kühlen aus Senken Umschaltung früher auf Kühlen Umschaltung später auf Kühlen aus Die Funktion wirkt nicht in der Betriebsart "Komfort" Definition "gedämpfte Aussentemperatur" bei Parameter 8703. 105 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 106 Die Kühlung schaltet ein, wenn die gemischte Aussentemperatur (Tagem) über die Verlängerung Tag'kühlgrenz = Ja eingestellte Grenztemperatur steigt. Die Gebäudedynamik (Bauweise, Isolation) wird berücksichtigt. Definition "gemischte Aussentemperatur" bei Parameter 8704. 106 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 107 ("Sommerkomp Sollw'anhebung", BZ 920). Eine weiter steigende Aussentemperatur hat keinen Einfluss mehr auf den Komfortsollwert. Sommerkomp Die Einstellung legt fest, um wie viel der Komfortsollwert maximal angehoben wird. Sollw'anhebung Komfortsollwert Aussentemperatur 107 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 108 Die Vorlauftemperatur wird über die Kühlkennlinie in Abhängigkeit der gemischten Aussentemperatur berechnet. Diese Führungsart bedingt, dass die Kühlkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur. 108 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 109 TRKw (inkl. Sommerkompensation) TRKw-SDR "Raumtemperaturbegrenzung" (Differenz) Pumpe Zeit Folgendes schaltet die Funktion aus: "Raumtemperaturbegrenzung" = "---" Raumtemperaturfühler nicht vorhanden "Raumeinfluss" (BZ 928) = "---" , d.h. reine Witterungsführung 109 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 110 Mischerunterkühlung 1239 Antrieb Typ 2-Punkt ¦ 3-Punkt 1240 Schaltdifferenz 2-Punkt 1241 Antrieb Laufzeit 1242 Mischer P-Band Xp 1243 Mischer Nachstellzeit Tn 1245 Mischer im Heizbetrieb Regelt ¦ Offen 110 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 111 Dieser Parameter ist nur bei Heiz-/Kühlkreisen mit einem gemeinsamen Mischventil wirksam. Regelt Der Mischer regelt im Heiz- und Kühlbetrieb. Offen Der Mischer regelt im Kühlbetrieb, im Heizbetrieb ist er geöffnet. 111 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 112 Vorlaufsollwert stetig angehoben. Der Beginn der Anhebung (BZ 948) und die maximale Anhebung (BZ 947) können eingestellt werden. ACHTUNG Der Feuchtefühler muss einem Hx-Eingang als "Feuchtemessung 10V" zugeordnet werden. Dt TVKw Vorlaufsollwert-Anhebung r.F. relative Feuchte Bedienzeile 112 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 113 Beim Kühlkreis muss mit dem Parameter "Messung rel Raumfeuchte" auf diesen Hx-Eingang verwiesen werden. Die gemessene relative Feuchte wird für die Taupunktrechnung und die Vorlaufanhebung des Kühlkreises verwendet. 113 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 114 Zeilennr. Bedienzeile Fernsteuerung 1269 Betriebsartumschaltung Keine ¦ Schutzbetrieb ¦ Reduziert ¦ Komfort ¦ Automatik Bei externer Umschaltung über die Eingänge Hx ist wählbar, in welche Betriebsart umgeschaltet wird. 114 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 115: Trinkwasser

    1612 Reduziertsollwert 1614 Nennsollwert Maximum Das Trinkwasser wird nach unterschiedlichen Sollwerten geführt. Je nach gewählter Betriebsart werden diese Sollwerte wirksam und führen so zur gewünschten Temperatur im TWW-Speicher. 115 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 116 Für den Trinkwasserbetrieb wird das Zeitschaltprogramm 4 des lokalen Reglers berücksichtigt. Dabei wird an dessen eingestellten Schaltzeiten zwischen Trinkwasser-Nennsollwert und Trinkwasser-Reduziertsollwert umgeschaltet. Auf diese Weise wird das Trinkwasser unabhängig von den Heizkreisen geladen. 116 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 117 Anlagen mit Puffer- oder Kombispeicher: Der Parameter "Ladevorrang" sollte auf "Kein" stehen. Ist dies nicht der Fall, werden bei Anlagen mit Speicher die Heizkreise unnötig eingeschränkt. Der Parameter "Ladevorrang" hat keinen Einfluss auf die Kondensatorpumpe Q9. 117 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 118 Während laufender Legionellenschutzfunktion besteht Verbrühungsgefahr an den Zapfstellen. Legionellenfkt Die Zirkulationspumpe bleibt in Betrieb, bis die Temperatur am Zirkulationsfühler Zirk'tempdiff B39 den Sollwert (BZ 1645) minus Zirkulationsdifferenz (BZ 1648) erreicht, 118 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 119 K) fällt und läuft für mindestens 10 Minuten. Zeilennr. Bedienzeile Fernsteuerung 1680 Betriebsartumschaltung Keine ¦ Aus ¦ Ein ¦ Eco Bei externer Umschaltung über die Hx-Eingänge ist wählbar, in welche Betriebsart die Trinkwasserbereitung umgeschaltet wird. 119 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 120: Verbraucherkreise Und Schwimmbadkreis

    (Brennwert, Wärmepumpe usw.) nicht zwingende Wärmeanforderungen. Diese Anforderung wird nur von Erzeugern ausgeführt, die die Funktion "Erzeuger mit optimalem Wirkungsgrad" (OEM Parameter 2867) unterstützen. Der Verbraucherkreis stellt keine Anforderungen mit optimalem Wirkungsgrad. 120 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 121 Er bezieht Wärme oder Kälte aus dem Puffer und seine Temperaturanforderung wird im Puffermanagement berücksichtigt. Nein Mit Vorregler/ Zubring'pumpe Der Verbraucherkreis / Schwimmbadkreis ist hydraulisch vor dem Vorregler/Zubringerpumpe angeschlossen und kann keine "vorgeregelte" Wärme 121 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 122 Schwimmbadbeheizung unterbrochen, falls der TWW-Vorrang dies verlangt. Die Schwimmbadbeheizung wird mit letzter Priorität betrieben. Das Schwimmbad wird bei dieser Parametrierung nur beheizt, wenn keine andere Wärmeanforderung aktiv ist. 122 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 123: Schwimmbad

    Schaltdiff Erz'beheizung Bei bestehender Freigabe (siehe Parameter 1952) schaltet der Laderegler die Schwimmbadpumpe mit "Schaltdiff Erz'beheizung" ein oder aus. Beim Einschalten wird zusätzlich eine Wärmeanforderung an den Erzeuger gestellt. 123 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 124 Erreicht die Schwimmbadtemperatur den hier eingestellten Maximalwert, wird die Kollektorpumpe ausgeschaltet. Zeilennr. Bedienzeile Anlagenhydraulik 2080 Mit Solareinbindung Hier wird eingestellt, ob das Schwimmbad durch Solarenergie beheizt werden kann. 124 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 125: Vorregler / Zubringerpumpe

    Vorregler / Zubringerpumpe 2120 2160 Anl'frostschutz Zubringerp Aus ¦ Ein Anl'frostschutz Für die Zubringerpumpen 1 und 2 kann eingestellt werden, ob sie bei Zubringerp Anlagefrostschutz in Betrieb gehen. 125 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 126 Vor Pufferspeicher ¦ Nach Pufferspeicher Vorregler/ Enthält die Anlage einen Pufferspeicher, muss hier eingestellt werden, ob der Zubringerpumpe Vorregler bzw. die Zubringerpumpe hydraulisch vor oder nach dem Pufferspeicher angeordnet ist. 126 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 127: Wärmepumpe

    WP Rücklauffühler B71 Druckwächter Quelle Heissgasfühler B81 Verdichterstufe 1 K1 Kältemittelfühler flüssig B83 Quell'pumpe Q8/Ventilat K19 Quellenaust'fühler B92/B84 Elektroeinsatz1 Vorlauf K25 Quelleneintritt B91 Elektroeinsatz2 Vorlauf K26 Quellenaust'fühler B92/B84 127 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 128 Ist die Wärmepumpe in Störung, kann sie nur per Reset wieder gestartet werden. Bei 2-stufigen Wärmepumpen wirkt der Hochdruckwächter E10 auf beide Verdichter. Informationen zum Niederdruckwächter E9 bei Parameter 2825. 128 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 129 Verdampfungsdruck wird reduziert* Oder: Quell'pumpe/Ventilator: Kondensatorpumpe: Drehzahl wird Drehzahl wird reduziert reduziert Anforderungen Verbraucher: Speicherladung unterbinden (TWW) wird abgebrochen * Das technische Prinzip ist bei Parameter 3056 erläutert. 129 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 130 Mit dem Parameter "Kondensatorpumpe bei TWW" wird eingestellt, ob die Kondensatorpumpe während der Trinkwasserladung eingeschaltet ist. Anwendungsbeispiel "Kondensatorpumpe bei TWW" = Aus Y1/Y2 K1/E11 B81 E10 Q8/E14 2358h13 130 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 131 Wärmepumpensollwert am Vorlauffühler B21 erreicht wird. Die Kondensatorpumpendrehzahl wird so berechnet, dass sie erst bei voller Verdichterleistung bis auf das zulässige Minimum ("Pumpendrehzahl Minimum", BZ 2792) reduziert werden kann. 131 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 132 Wird die Strategie explizit oder implizit auch für TWW-Ladung verwendet, ist mit "Sollwert Temperaturspreizung Kondensator bei TWW" (ACS) eine separate Einstellung möglich Im Kühlbetrieb wird Parameter "Spreizung Konden Kühlbetr" (BZ 3008) verwendet 132 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 133: Kondensatorpumpendrehzahl In Speziellen Betriebszuständen

    2) Bei Regelung auf Sollwert wird bei Wegfallen der Anforderung der zuletzt gültige Sollwert aufrechterhalten Zeilennr. Bedienzeile 2792 Pumpendrehzahl Minimum 2793 Pumpendrehzahl Maximum Pumpendrehzahl Mit diesen Einstellungen wird die Drehzahl der Kondensatorpumpe nach unten Minimum/Maximum oder oben begrenzt. 133 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 134 Tv ist die Zeit, die der P-Anteil benötigt, um bei gleichmässig steigendem Eingangssignal (Rampe) die gleiche Stellgrössenänderung zu erreichen, wie sie vom D-Anteil sofort hervorgebracht wird. Je kleiner Tv, desto geringer der D-Anteil. 134 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 135 Die Verdichterleistung wird erst reduziert, wenn die Pumpendrehzahl auf der Maximaldrehzahl angelangt ist. Für alle Fälle gilt: der Sollwert für die Drehzahlregelung wird 2 K unter der maximalen Ausschalttemperatur begrenzt. 135 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 136 Vor der Inbetriebnahme des Verdichters muss die Kondensatorpumpe in Betrieb Kondens'pumpe genommen werden, damit die Fühler eine korrekte Temperatur messen können. Nachlaufzeit Nach dem Abschalten des Verdichters läuft die Kondensatorpumpe um die Kondens'pumpe eingestellte Nachlaufzeit weiter. 136 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 137 Verdichterleistung bei TWW-Ladung Ist "- - -" eingestellt, wird auch bei TWW- Ladung Parameter 2805 verwendet. Die Einstellung wird bei der Drehzahlregelung der Kondesatorpumpe verwendet (Parameter 2790 und ACS-Parameter für TWW-Ladung). 137 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 138 Bei 2-stufigen Wärmepumpen erscheinen die Meldungen nur, wenn die 2. Stufe in Betrieb ist. Die Funktion ist ausschaltbar. Im Kühlbetrieb ist die Funktion automatisch ausgeschaltet. bei Luft-Wasser-Wärmepumpen ist die Funktion automatisch ausgeschaltet. 138 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 139 T [°C] VL-Temperatur RL-Temperatur 2810 2 min* 2811 2 min* Kondensator- pumpe Elektroeinsatz Verdichter 2810 Kondensatorfrostschutz 2811 Nachlauf Kond'frostschutz * oder 2811 (Nachlauf Kond'frostschutz), wenn > 2 Minuten 139 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 140 Erreichen die Vorlauf- und Rücklauftemperatur die Frostschutztemperatur (BZ 2810) plus 1 Kelvin, bleibt die Wärmepumpe noch während "Nachlauf Kond'frostschutz" (BZ 2811) gesperrt. Die Kondensatorpumpe bleibt während der ganzen Zeit eingeschaltet. 140 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 141 Steigt die Aussentemperatur bei einer Luft-Wasser-Wärmepumpe über den Luft eingestellten Wert, sperrt der Regler die Wärmepumpe. Er gibt sie wieder frei, sobald die Aussentemperatur um 2 K unter der eingestellten Grenze liegt. 141 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 142 Sinkt die Quellen-Austrittstemperatur während des Betriebs unter die "Quellentemp Min Wasser", schalten die Pumpe und der Verdichter für eine einstellbare Zeit (Parameter 2827, "Zeit Begr Quellentemp") aus. 142 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 143 Leistung reduzieren Verdichter: Leistung wird reduziert. 2. Stufe wird ausgeschaltet * bei Quellentyp Sole nur wenn Quellenschutzfühler (5804) = B92 Die Minimale Quellentemperatur wird nur im Heizbetrieb überwacht. 143 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 144 Siehe Verwendung von "Zeit Begr Quellentemp" in der Funktion "Quellentemp Min Wasser". Weiterhin gilt: Diese Einstellung wird bei sämtlichen Problemen in Verbindung mit der Quelle verwendet. Bei einer Wärmepumpen-Störung schaltet die Quellenpumpe aus, bis die Störung behoben ist. 144 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 145 Ist die Wärmepumpe in Störung, kann sie nur über den manuellen Reset wieder in Betrieb genommen werden. Einstellungen zum Niederdruckwächter E9 unter Parameter 2853 und 2854. Informationen zum Hochdruckwächter E10 bei Parameter 2785. 145 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 146 Zeit (BZ 3044, "Überhitzung Nachstellzeit Tn") reduziert. Dadurch wird das Ventil schneller geöffnet * * Diese Massnahme setzt ein vorhandenes Expansionsventil voraus. Die Massnahme passt zu einem schnellen Absinken der Verdampfungstemperatur (z.B. bei schnellem Lastwechsel) 146 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 147 Expansionsventil *: Verdampfungsdruck wird reduzieren reduziert reduziert Leistungsaufnahme Oder: Quell'pumpe/Ventilator: Drehzahl wird Oder: Kondensatorpumpe: Drehzahl wird reduzieren reduziert reduziert * Das technische Prinzip ist bei Parameter 3056 erläutert. 147 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 148 Betriebsstundenzähler aufsummiert und im Menü Diagnose Erzeuger in BZ 8448 angezeigt. Bei Luft-Wasser-Wärmepumpen wird die Erweiterung des Einsatzbereichs auch auf die Überwachung der minimalen Quellentemperatur ("Einsatzgrenze TA Min Luft", BZ 2812) angewandt. 148 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 149 Damit der Regler bei Regelung ohne Puffer- und Kombispeicher die Wärmepumpe Notwendige Fühler in Betrieb nehmen kann, müssen mindestens der Rücklauffühler (B71) und der entsprechende Quellenfühler vorhanden sein. Bei Luft-/Wasser-Wärmepumpen ist zusätzlich der Verdampferfühler B84 notwendig. 149 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 150 Schaltdifferenz (BZ 2840 "Schaltdiff Rücklauftemp" Parameter 5810 "Spreizung HK bei TA -10°C" Sicherheitsfunktionen schalten Verdichter aus (Hochdruck, Heissgas, max. Ausschalttemperatur) Für die Freigabe der 2. Verdichterstufe wird B21 verwendet : Vorlaufsollwert :Rücklaufsollwert 150 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 151 Die maximale Ausschalttemperatur wird linear abgesenkt. Die Absenkungsgerade ergibt sich aus 2 Schnittpunkten im Diagramm: Schnittpunkt BZ 2844 mit BZ 2836 Schnittpunkt BZ 2837 mit (je nach Quellentyp BZ 2812, 2815, 2816 oder 2825 151 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 152 Wird bei laufendem Verdichter von TWW- auf Heizbetrieb umgeschaltet (oder umgekehrt), wird während der Stabilisierungszeit die Wärmepumpe auf der aktuellen Verdichterleistung weiterbetrieben. Sicherheitsfunktionen dürfen die Verdichterleistung trotzdem verringern. 152 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 153 Ausschaltzyklen bei kleiner Last. Beim Wechsel der Betriebssituation (Heizen, Kühlen, Trinkwasserladung) werden diese Zeiten nicht abgewartet. Um den Verdichter vor zu kurzen Ausschaltzeiten zu schützen, ist Parameter 2835 "Wiederein'sperre Verdichter" zu verwenden. 153 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 154 Mit dem Parameter "Anzahl TWW-Ladeversuche" (BZ 2893) ist einstellbar, wie viele Versuche die Wärmepumpe unternehmen soll, bis eine Speicherladung abgebrochen bzw. von einem Elektroeinsatz beendet wird. Ist keine Raumheizungs-Anforderung vorhanden, schaltet die Wärmepumpe aus. 154 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 155 Expansionsventil *: Verdampfungsdruck wird reduziert Leistungsaufnahme reduzieren Oder: Quell'pumpe/Ventilator: Drehzahl wird reduziert Anforderungen unterbinden Verbraucher: Speicherladung (TWW) wird abgebrochen * Das technische Prinzip ist bei Parameter 3056 erläutert 155 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 156 Der Regler schaltet auf Raumheizung um (sofern diese Wärme anfordert). Die Wärmepumpe läuft in diesem Fall ohne Unterbruch weiter, sofern die Ausschaltbedingung noch nicht erfüllt ist. Ist keine Raumheizungs-Anforderung vorhanden, schaltet die Wärmepumpe aus. 156 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 157 Der Wirksinn für das Relais "Heissgastemperatur K31" kann hier eingestellt Wirksinn Sollw Heissgastemp werden. Ruhekontakt Wird die Heissgastemperatur K31 überschritten, öffnet der Kontakt. Arbeitskontakt (Standardeinstellung) Wird die Heissgastemperatur K31 überschritten, schliesst der Kontakt. 157 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 158 Definiert die Überwachung des Niederdruckwächter (E9) während aktiver ND-Überwachung Abtaufunktion. Immer Der Niederdruckwächter wird immer berücksichtigt. Ohne Abtauen Während aktiver Abtaufunktion wird der Niederdruckwächter nicht berücksichtigt. Diese Funktion wirkt nur auf Luft-Wasser-Wärmepumpen 158 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 159 "Min Verdichterlaufzeit vor Prozessumkehr" in Betrieb war. Ist sowohl eine minimale Druckdifferenz als auch eine minimale Verdichterlaufzeit parametriert, müssen beide Bedingungen erfüllt sein, damit das Prozessumkehrventil umschalten darf. 159 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 160 Verdichterleistung <= Wert und Wartezeit abgelaufen ist Verdichter aus 2-stufig 1...50% Verdichterstufe 2 aus und Wartezeit abgelaufen ist 51...100% Einstellung hat keine Wirkung Verdichter aus (keine Wartezeit) 1-stufig 1...100% Einstellung hat keine Wirkung 160 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 161 Istwert nach Ablauf einer weiteren Sperrzeit berechnet. Nur wenn der zu erwartende Istwert nach Ablauf dieser zweiten Sperrzeit unter dem gewünschten Sollwert liegt, wird die Modulation/ 2.Stufe freigegeben. 161 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 162 2.Stufe gesperrt ist, nachdem das Rückstellintegral erfüllt wurde (BZ 2864, "Rückstellintegr Stufe2/Mod"). Vor- oder Rücklauftemperatur-Sollwert 2.Stufe 2864 Vor- oder Rücklauftemperatur-Istwert Schaltdifferenz Wärmepumpe Stufe 1 Wärmepumpe Stufe 2 2864 Rückstellintegral Stufe 2 Temperatur Zeit 162 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 163 Kaskaden Auswirkungen auf die Kaskadenschaltung und Kaskadenstrategie. Einstellung der Nennleistung (Heizleistung) der Wärmepumpe in Kilowatt. Leistung Nenn Die Einstellung kann notwendig sein bei Kaskaden mit unterschiedlichen Erzeugern. 163 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 164 1,1: COP bei Quellentemp 1 und Vorlauftemp 1 1,2: COP bei Quellentemp 1 und Vorlauftemp 2 2,1: COP bei Quellentemp 2 und Vorlauftemp 1 2,2: COP bei Quellentemp 2 und Vorlauftemp 2 164 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 165 Die Sperrzeit verhindert, dass zusätzliche Leistung freigegeben wird, bevor die Wärmepumpe einen stabilen Betriebszustand erreicht hat. Während die Modulation gesperrt ist, bleibt der Leistungssollwert auf der "Verdichtermodulation Min" (BZ 2871) definierten Leistung. 165 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 166 Der Verdichter kann erst wieder abgeschaltet werden, wenn die Modulation Stufe2/Mod gesperrt ist, nachdem das Rückstellintegral erfüllt wurde (BZ 2864, "Rückstellintegr Stufe2/Mod"). Zeilennr. Bedienzeile 2867 Leistung Optimum Siehe Erklärung im Abschnitt "Verdichter 2" 166 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 167 Ist die "Verdichtermod Laufzeit Zu" auf "- - -" eingestellt, wird zum Herunterfahren die gleiche Laufzeit verwendet wie zum Hochfahren. 2879 Laufzeit Zu 2873 Verdichtermodulation Laufzeit 100% 2871 Verdichtermodulation Min 167 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 168 Tn ist die Zeit, die der I-Anteil benötigt, um bei gegebenem Eingangssignal (Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P- Anteil sofort hervorgebracht wird. Je kleiner Tn, desto grösser/schneller der Anstieg. 168 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 169 Der Regler bildet die Funktion mit dem in der Grafik dargestellten Punkteverlauf Einstellung innerhalb des Wertebereichs (5 bis 30 s) Als fixe Einstellung Wird eine Einstellung innerhalb des Wertebereichs gewählt, ist die Periodendauer des PWM-Signals fix. 169 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 170 Die Zeitmessung wird zurückgesetzt, wenn der Verdichter während des Betriebs oder aufgrund eines Verdichterkicks während "Verdichterkick Dauer" (ACS) auf "Verdichterkick Modulation" (ACS) betrieben wurde. Beim Ändern der Drehzahl werden die maximalen Änderungsgeschwindigkeiten der Verdichtermodulation eingehalten. 170 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 171 Notbetrieb bei einer gültigen Temperaturanforderung eingeschaltet. Bei einem 3- stufigen Elektroeinsatz werden beide Stufen (K25 und K26) gleichzeitig eingeschaltet. Die Regelung des Elektroeinsatzes muss über einen externen Thermostaten erfolgen. 171 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 172 Der Elektroeinsatz darf frühestens nach Ablauf der hier eingestellten Sperrzeit ab Verdichterstart in Betrieb genommen werden. Die Sperrzeit wird nur berücksichtigt, wenn der Elektroeinsatz als "Ergänzungsbetrieb" (Parameter 2880) verwendet wird. Bei der Einstellung "Ersatz" wird sie nicht berücksichtigt. 172 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 173 Wärmeüberschuss ein Rückstellintegral zu bilden. Die nächsttiefere Stufe wird jeweils ausgeschaltet, wenn der Wärmeüberschuss das eingestellte Rückstellintegral (BZ 2883) erreicht. Für eine erneute Freigabe muss wiederum das Freigabeintegral gefüllt sein. 173 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 174 "Elektro ein unter Vorl'temp", schalten beide Elektroeinsätze im Vorlauf ein. Der Elektroeinsatz schaltet wieder aus, wenn... B71 um 8 K oder B21 um 18 K über dem Wert "Elektro ein unter Vorl'temp" liegt. Die Funktion ist ausschaltbar. 174 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 175 Werden die Heizkennlinien auf den Rücklauf eingestellt (BZ 5810), werden der Rücklauffühler (B71) und der Rücklaufsollwert zur Berechnung des Integrals verwendet. Ist dies nicht der Fall, werden der Rücklauffühler (B71) und der Rücklaufsollwert verwendet. 175 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 176 Vor- oder Rücklauftemperatur-Istwert VL / RL Vor- oder Rücklauftemperatur-Sollwert VL / RL 2842 Verdichterlaufzeit Minimum 2843 Verdichterstillstandszeit Min Wärmepumpen-Schaltzustand: 0 = Aus, 1 = Ein Comp Kompensation des laufzeitbedingten Wärmeüberschusses 176 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 177 Wärmepumpe erneut. Tritt der Netzfehler innerhalb der "Dauer Fehlerwiederholung" erneut für mindestens die Dauer der Verzögerungszeit auf, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist. 177 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 178 Kältemittel gewählt" (Sammelfehler: "Konfigurationsfehler") generiert. Damit der Überhitzungsregler vorkonfiguriert werden kann, wird die Einstellung des Kältemittels erst verlangt, wenn einer der Drucksensoren (H82, H83 oder H86) angeschlossen ist. 178 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 179 Heizenergie (Alternativ-Tarif) eingegeben wurde, wird die Wärmepumpe abgeschaltet, wenn ihr Betrieb teurer ist als der des Alternativerzeugers. Erforderliche Eingaben 'COP-Kennlinie' (Kap. 6.9, Abschnitt Leistungsdaten) Energiepreise: mindestens eigener Strom-Hochtarif und Tarif des Alternativerzeugers 179 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 180 Die Leistungszahl (COP) der Wärmepumpe ist abhängig von der aktuellen Quellentemperatur, sowie der aktuellen Vorlauftemperatur. Es ergibt sich eine wärmpumpenspezifische COP-Kennlinie, die vorgängig definiert werden muss. Die ACS-Parameter zur COP-Kennlinie sind im Abschnitt "Leistungsdaten" beschrieben. 180 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 181 Wärmeerzeuger fertig durchgeladen ist. Sie wird nur freigegeben, wenn zu wenig Energie zur Abdeckung des aktuellen Wärmebedarfs bereitsteht (Bedienzeile 4720, "Auto Erzeugersperre"). Die Wärmepumpe ist bei einer Durchladung des Pufferspeichers freigegeben. 181 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 182 Auskühlen Siehe oben unter "Auskühlen". Kond'schutz Pufferfühler Definiert, welcher Pufferspeicher-Fühlerwert für die Funktion "Kondensatorüberhitzschutz" als Vergleichstemperatur betrachtet wird. Mit "Kein" ist keine Einschaltsperre mehr möglich. 182 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 183 Standardeinstellung des Parameters ist "Passiv Kühlen" für konventionelle Wärmepumpen mit internem Prozessumkehrventil Y22. Die folgende Grafik zeigt eine Wärmepumpe mit externer Hydraulikumschaltung im Heizbetrieb. Heiz- / Kühlkreise Sole / Wasser WP Ein 183 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 184 Die folgenden beiden Grafiken zeigen Wärmepumpen mit externer Hydraulikumschaltung in Passivem und Aktivem Kühlbetrieb. Passives Kühlen Aktives Kühlen Heiz- / Kühlkreise Heiz- / Kühlkreise Sole / Wasser Sole / Wasser WP Aus WP Ein 184 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 185 2951 "Abtaufreigabe unterhalb TA" auf den gleichen Wert gesetzt, dann beginnt das Abtauen direkt mit dem aktiven Abtauen "Abtauen mit Prozessumkehr". 2951: Abtaufreigabe unterhalb TA 2971: Abtauen Ventilator oberhalb 2972: Abtaudauer Ventilator Min 2973: Abtaudauer Ventilator Max 185 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 186 Durch eine bedarfsgerechte Abtau-Steuerung wird die bei der Prozessumkehrung ab dem Heizkreis bezogene Abtauenergie minimal gehalten. Der Ventilator ist während des Abtauprozesses mit Prozessumkehrung ausgeschaltet. Gas Niederdruck Gas Hochdruck Flüssig 186 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 187 Wird während dieser Zeit der 'Druckdifferenzschalter Abtauen' (E28) aktiv, wird die Abtaufunktion ebenfalls ausgelöst. Das Abtauen erfolgt (abhängig von der Quelleneintrittstemperatur, siehe BZ 2971) entweder mittels Ventilator oder durch Prozessumkehr. 187 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 188 Abtauen werden die Freigabetemperatur (BZ 2951, "Abtaufreigabe unterhalb TA") und die "Dauer Abtausperre" (BZ 2962) nicht berücksichtigt. Bei einer anstehenden Wärmepumpensperre wird ein aktiver Abtauprozess zu Ende geführt. 188 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 189 Verdampfertemperatur (B84) den hier einstellbaren Maximalwert, wird die automatische Abtaufunktion ausgelöst. Verdampfertemp Abtau- Das Abtauen über Prozessumkehrung wird erfolgreich beendet, wenn die Ende Verdampfertemperatur die hier eingestellte Temperatur erreicht hat. 189 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 190 Abtauprozess während der hier eingestellten Anzahl Wiederholungen noch immer nicht regulär beendet werden, schaltet die Wärmepumpe aus und generiert eine Fehlermeldung (Fehler 247:Abtaustörung). Für die Wiederinbetriebnahme der Wärmepumpe muss die Störung manuell zurückgesetzt werden. 190 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 191 Heizbetrieb wieder aufnehmen darf, wird die hier eingestellte "Abtropfdauer Verdampfer" abgewartet. Erst nach deren Ablauf wird die Wärmepumpe wieder in Betrieb genommen und nach einer vom Lieferanten voreingestellten Verzögerungszeit der Ventilator zugeschaltet. 191 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 192 Ist die Funktion eingeschaltet, wird das Expansionsventil während des Position Expansionsventil bei Abtauen (ACS) Abtauprozesses mit Verdichter in eine fixe Position gefahren. In diesem Fall ist die Überhitzungsregelung während dieser Zeit inaktiv. 192 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 193 Der Verdichter schaltet wieder ein, wenn die Temperatur an beiden Fühlern um die "Schaltdiff Rücklauftemp" (BZ 2840) über "Ausschalttemp Minimum" gestiegen und die "Verdichterstillstandszeit Min" (BZ 2843) abgelaufen ist. 193 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 194 Ventilator diese Zeit erreicht, gilt das Abtauen als erfolgreich beendet. dT Abtauende Ventilator Einstellung der erforderlichen Temperaturdifferenz zwischen Quelleneintritt (B91) und Verdampfer (B84), um den Abtauprozess durch den Ventilator erfolgreich zu beenden. 194 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 195 Wenn nach einem Power-Up der Vereisungszustand unbekannt ist, wird eine Zwangsabtauen nach Zwangsabtauung ausgelöst. Der Abtauvorgang wird standardmässig nach 60 Power Up (ACS) Sekunden Verdichterbetrieb gestartet. Diese Zeit ist einstellbar. 195 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 196 Regler auf passives Kühlen um. Twcool 3004 Cact Cpas Cact Quelleneintrittsfühler Twcool Kühlsollwert 3004 SD Umschalt Kühlen Pas/Akt Cact Aktiver Kühlbetrieb Cpas Passiver Kühlbetrieb Temperatur Zeit 196 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 197 Kühlkennlinie auf den Rücklauf basierend eingestellt sein (Anlagen mit Pumpenheizkreisen und ohne Puffer- oder Kombispeicher). Die Einstellung wird für die Drehzahlregelung der Kondensatorpumpe verwendet (Parameter 2790 und ACS-Parameter für Kühlbetrieb). 197 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 198 Der Ventilator bzw. die Quellenpumpe läuft beim Einschalten während der eingestellten "Sperrzeit Drehzahlregelung" (BZ 3017) auf der minimale Drehzahl (BZ 3011, "Drehz min V'lator/Q'Pumpe"). Danach verändert sich die Drehzahl anhand der eingestellten Geraden (siehe Grafik). 198 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 199 Steigt die 'Kältemitteltemperatur flüssig' (B83) über die eingestellte Temperatur "Ende Drehzahlregelung B83", läuft der Ventilator bzw. die Quellenpumpe auf der eingestellten maximalen Drehzahl (BZ 3010, "Drehz max V'lator/Q'Pump") weiter. 199 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 200 20%, wird Quellenpumpe/Ventilator auf der minimalen Drehzahl gehalten. Ist die Verdichterleistung 80%, wird Quellenpumpe/Ventilator auf der maximalen Drehzahl gehalten. Drehzahl Quellenpumpe/Ventilator Leistung Verdichter Leistung Verdichter 80% Leistung Verdichter 20% Zeit [s] 200 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 201 Tv ist die Zeit, die der P-Anteil benötigt, um bei gleichmässig steigendem Eingangssignal (Rampe) die gleiche Stellgrössenänderung zu erreichen, wie sie vom D-Anteil sofort hervorgebracht wird. Je kleiner Tv, desto geringer der D-Anteil. 201 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 202 Die Funktion ist im Kühlbetrieb deshalb nur aktiv, wenn ein "Kondens' Umkehrventil Y91" vorhanden ist. Dann wird die Sauggastemperatur mit dem Rücklauffühler B71 verglichen und die Wirkung erfolgt auf die Kondensatorpumpe. 202 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 203 Drehzahl Abtauen mit Ventilator nach Strategie Kältemittel abpumpen BZ 3058 nach Strategie Kältemittel abpumpen, manuell BZ 7153 nach Strategie 1) bedeutet in der Praxis meist: minimale Drehzahl 203 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 204 Drehzahlmaximum linear angehoben und erreicht beim Ende der Anhebung den ursprünglichen Wert (ohne 'Silent Mode'). Die Anhebung ist ausschaltbar. Ist die Aussentemperatur (B9) nicht verfügbar, wird zur Berechnung der Anhebung die Quelleneintrittstemperatur (B91) verwendet. 204 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 205 Wird ein Abgleich der Absoluttemperatur gewünscht, muss vor der automatischen Korrektur der Rücklauffühler B71 manuell abgeglichen werden. Der Korrekturwert des Rücklauffühlers wird bei der automatischen Korrektur nicht verändert. 205 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 206 Die Fühler wurden mit der automatischen Fühlerkorrektur abgeglichen. Die Korrekturwerte wurden nachher nicht mehr verändert. Korrektur läuft Der Pumpenvorlauf für die automatische Fühlerkorrektur wurde gestartet. Die Korrektur wurde noch nicht durchgeführt. 206 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 207 Überhitzungsregelung anhand des Betriebs ausgewählt: B85: Heizbetrieb B88: Kühlbetrieb, Abtauen Ist 1 Sauggasfühler für Heiz- und Kühlbetrieb vorhanden, muss B85 konfiguriert werden. Ist nur B88 konfiguriert, wird ein Konfigurationsfehler angezeigt. 207 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 208 Der Parameter "Expansionsventil Laufzeit" wird nur verwendet, wenn das Ventil über einen UX-Ausgang (0...10V) angesteuert wird. Ist ein WX-Ausgang als Expansionsventil parametriert, wird die Laufzeit aus den Schrittmotordaten berechnet. 208 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 209 Die minimale Überhitzung wird ständig überwacht. Wenn der eingestellte Grenzwert "Minimale Überhitzung" unterschritten ist, wird der Überhitzungssollwert erhöht, so dass das Expansionsventil den Kältemitteldurchfluss verringert. Dies gilt unabhängig davon, über welche Einstellungsmöglichkeit der Überhitzungssollwert bestimmt wird. 209 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 210 Eine zu kleine Überhitzung führt zu einem instabilen, unkontrollierbaren Verdampfungsprozess. Je kleiner die Überhitzung, desto besser der Wirkungsgrad. Die kleinste noch stabile Überhitzung ist von verschiedenen Einflussgrössen abhängig und rechnerisch schwer zu bestimmen. 210 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 211 Adaptionssperre nach Anhebung Überhitz'sollwert Minimale Abweichung Überhitz'sollwert Adapt Maximale Abweichung Überhitz'sollwert Adapt Kritische Abweichung Überhitz'sollwert Adapt (nicht in Grafik) Adaptionsschritt Überhitzungssollwert Maximale Anhebung Überhitz'sollwert Adapt (nicht in Grafik) 211 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 212 "Maximale Verdampfungstemperatur Reduktion" (ACS) unter der "Max Verdampf'temperatur" bleibt. Das Verhalten der Wärmepumpe bei Überschreiten der "Max Verdampf'temperatur" ist bei Parameter 2826 beschrieben. Die Abkürzung MOP steht für "Maximum Operating Pressure". 212 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 213 Grenze von 3 Kelvin über der "Min Verdampf'temperatur" (BZ 2825). Der Einsatz der internen "Leistungsregelung mit SHC" kann auf den Heiz- oder Kühlfall begrenzt werden. Die Abkürzung SHC steht für "Superheat Control", also Überhitzungsregelung. 213 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 214 Expansionsventils (V81) erkennen Ist das Ventil länger als "Verzögerung Fehler Expansionsventil Verdampfer" (ACS) in einer der beiden Anschlagpositionen, wird die Wärmepumpe abgeschaltet und eine Fehlermeldung ("505:Exp'ventil Verdampfer") erzeugt. 214 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 215 Nach dem manuellen Abpumpen wird der Verdichter gesperrt. Die Wärmepumpe kann erst nach einem "Reset Wärmepumpe" oder Powerdown wieder in Betrieb genommen werden. Wird die Niederdruckschwelle nach 2 Minuten nicht erreicht, wird die Funktion abgebrochen. 215 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 216 Xp ist der Bereich, um den sich das Eingangssignal (Regelgrösse) ändern muss, um das Ausgangssignal (Stellgrösse) über den gesamten Stellbereich zu verstellen. Je kleiner Xp, desto grösser die Stellgrössenänderung. 216 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 217 Die Dampfeinspritzung wird aktiviert, wenn die Quellentemperatur unter "Schwelle Quellentemp' EVI" sinkt. SD Quellentemp' EVI Sie wird wieder ausgeschaltet, wenn die Quellentemperatur um "SD Quellentemp' EVI" über der Einschaltschwelle liegt. 217 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 218 Einspritzventils wird auch Parameter 3078 verwendet. Wird die Nassdampfeinspritzung aufgrund "Schwelle Quellentemp Nass'" (BZ 3080) aktiviert, wird das Expansionsventil vollständig geöffnet. Eine Begrenzung der maximalen Ventilöffnung kann über die Schrittmotorparametrierung (ACS) erreicht werden. 218 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 219: Energiezähler

    Durchflussmessung Hz nein Temperaturmessung 10 V Die Erfassung der Vorlauf- und Rücklauftemperatur der Wärmepumpe erfolgt entweder über die Temperaturmessung an einem Hx-Eingang oder über die Widerstandstemperaturfühler an Bx. 219 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 220 Volumenstrom durch den Kondensator Temperaturdifferenz über dem Verdampfer (B91 – B92) Volumenstrom durch den Verdampfer Sole-/Wasserpumpe Ventilator (Luft-Wasser-Wärmepumpen) Elektroeinsatz 1; Vorlauf Elektroeinsatz 2; Vorlauf Vorlauffühler Rücklauffühler Quellenvorlauffühler Quellenrücklauffühler 220 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 221 Laufzeit/Drehzahl. BZ 3260, Messen der Temperaturdifferenz zwischen Quellenvorlauf (B91) und Rücklauf (B92) BZ 3261 und berechnen (mit Durchflussvolumen und Wärmekapazität des Quellenmediums) der aufgenommenen Wärmemenge. Nicht erfasst 221 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 222 Impulseinheit Wärme = Liter Impulswertigkeit = 10 Liter/Impuls Impulswert Wärme Zähler = 1 Beispiel 2 Impulswert Wärme Nenner = 1 Impulseinheit Wärme = kWh Impulswertigkeit = 1 Impuls/kWh 222 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 223 Fühler B21 und B71 relativ zueinander abzugleichen. Wird keine Zählung der Wärmeenergie über die interne Volumenrechnung gewünscht, muss die Funktion über beide Parameter ausgeschaltet werden ("---"). 223 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 224 Impulswertigkeit = (Zähler / Nenner) * Einheit Impulswert Energie Zähler = 1 Beispiel 1 Impulswert Energie Nenner = 100 Impulseinheit Energie = m3 Impulswertigkeit = 0.01 m3/Impuls (bzw. 100 Impulse/m3) 224 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 225 Volumen und dem einstellbaren mittleren Gasenergieinhalt die eingesetzte Gasenergie berechnet: Gasenergie [kWh] = Volumen [m3] * Mittlerer Gasenergieinhalt [kWh/m3] Der Wert der Gasenergie wird dann im Zähler für die eingesetzte Energie aufaddiert. 225 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 226 Die eingebrachte Energie wird sowohl im Zähler "Abgegebene Wärme" als auch im Zähler "Eingesetzte Energie" aufaddiert. Die eingebrachte Energie wird anhand der Betriebsdauer und der Leistung der Elektroeinsätze (BZ 5811 und BZ 5813) berechnet. 226 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 227 Der Zählerwert zeigt "---" an, wenn keine Zählfunktion (Impuls oder Volumen-/ Wärmerechnung) eingestellt ist. Mit entsprechendem Zugriffsrecht kann der Zähler übers ACS-Tool auf einen beliebigen Wert gesetzt werden. Dies führt zu einem Stichtageintrag. 227 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 228 Arbeitszahl folgendermassen berechnet: Arbeitszah Die Arbeitszahl zeigt den Wert "---" an, wenn einer der beiden Energiezähler unbenutzt ist (keine Zählfunktion eingestellt) und ebenfalls "---" anzeigt. 228 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 229 Eintrag (Index 1) ist immer der neueste und schiebt die älteren Einträge im Index eine Stelle nach hinten. Ist der Speichereintrag leer wird als Zählerwert "- - -" dargestellt. 229 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 230 Elektroeinsätze. Bei Luft-Wasser-Wärmepumpen wird für die eingesetzte Energie auch die für den Abtaubetrieb aufgewendete elektrische Energie mitgezählt. Der Kühlbetrieb wird in der Berechnung der Jahresarbeitszahl nicht berücksichtigt. 230 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 231 Die Energieaufnahme als Eingesetzte Energie Kühlen gezählt Die Energieabgabe als Abgegebene Kälte gezählt. Abtaubetrieb (Luft- Abtaubetrieb wird nicht speziell behandelt. Die Energien werden je nach Wasser-Wärmepumpen) Anlagenzustand dem Heizen oder Trinkwasser hinzugezählt. 231 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 232 Diese wird anhand der Laufzeit und gegebenenfalls des Modulationsgrades berechnet und zur eingesetzten Energie auf BZ 3113 addiert. Damit wird der elektrische Verbrauch der Pumpen ebenfalls in der Arbeitszahl (BZ 3116) berücksichtigt. 232 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 233 Impulseinheit Quelle = Liter Impulswertigkeit = 10 Liter/Impuls Beispiel 2 Impulswert Quelle Zähler = 1 Impulswert Quelle Nenner = 1 Impulseinheit Quelle = kWh Impulswertigkeit = 1 Impuls/kWh 233 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 234 Wärmekapazität des Quellenmediums multipliziert und als Wärmeenergie im Zähler für die aufgenommene Wärme addiert. Wird keine Zählung der Wärmeenergie über die interne Volumenrechnung gewünscht, muss die Funktion über beide Parameter ausgeschaltet werden ("---"). 234 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 235 Bei Sole-Wasser-Wärmepumpen wird der Wärmekoeffizient zudem vom eingesetzten Frostschutzmittel beeinflusst: Verwendung eines Frostschutzmittels und Art ("Frostschutzmittel Quelle": Kein, Ethylenglykol, Propylenglykol, Ethylen- und Propylenglykol) Konzentration des Frostschutzmittels ("Frost'mittel Konzentr Quelle": 1...100%) 235 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 236 Währungseinheit (z.B. Cent/kWh) sichergestellt sein. Die Energiepreisangaben lassen sich nutzen, um mehrere Erzeuger nach ökologischen oder ökonomischen Gesichtspunkten zu- und wegzuschalten (siehe Parameter 2903 ff.). 236 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 237: Kaskade (Heizen Und Kühlen)

    Liegt die Temperatur an allen Fühlern (B4, B41, B42) unter der geforderten Vorlauftemperatur, gibt die Regelung die erste Erzeugerstufe frei. Weitere Erzeugerstufen werden jeweils nach Ablauf der eingestellten Zuschaltverzögerung freigegeben. 237 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 238 Das bedeutet: Nur die zuletzt zugeschaltete Leistungsstufe darf gemäss Sollwert und Erzeugertemperatur ein bzw. ausschalten. Modulierende Erzeuger dürfen mit ihrer Modulationsstufe regeln. Diese Stufenfolge wird hauptsächlich bei Wärmepumpenkaskaden verwendet. 238 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 239 Während einer Zwangsladung ist immer mindestens ein Erzeuger freigegeben. Weitere Erzeuger werden linear über die Temperaturdifferenz von 15 °C und die "Max Erz' Zwangslad bei TA" sowie anhand der gedämpften Aussentemperatur freigegeben. 239 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 240 Zu diesem Zweck werden von den Wärmepumpen zum Regler 'Abtauanforderungen' und vom Regler zu den Wärmepumpen 'Abtauverzögerungen' geschickt. Die Reihenfolge der eingegangenen 'Abtauanforderungen' wird berücksichtigt. "Anzahl Erz' Abtauen erlaubt" umfasst alle Erzeuger, also auch Nicht- Wärmepumpen. 240 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 241 Erz'folge" unterschritten wird, schaltet sich ein weiterer Wärmeerzeuger zu. Bei Erhöhen des Wertes werden zusätzliche Wärmeerzeuger weniger schnell zugeschaltet. Bei Senken des Wertes werden zusätzliche Wärmeerzeuger schneller zugeschaltet. 241 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 242 Diese Sperrzeit stellt sicher, dass der Folgeerzeuger genügend Zeit hat, in Betrieb zu gehen. Es wird ein zu häufiges Zu- und Wegschalten (Takten) der Erzeuger vermieden. Bei TWW-Anforderung ist die Sperrzeit maximal 1 Minute. 242 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 243 Die parametrierte Nennleistung der einzelnen Erzeuger wird bei der Mittelung der Schienenvorlauftemperatur berücksichtigt: Erzeuger mit grosser Leistung haben mehr Einfluss auf die Schienenvorlaufmittelung als Erzeuger mit kleiner Leistung. Ohne Anforderung an die Kaskade wird kein Schienenvorlaufersatzwert berechnet. 243 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 244 Reihenfolge innerhalb der Kaskade. Jeweils der Erzeuger mit der nächst höheren Geräteadresse übernimmt bei der Umschaltung die Funktion des führenden Erzeugers, der vorher führende Erzeuger geht ans Ende der Erzeuger(-Gruppe). Erz: Wärme-/Kälteerzeuger Gx: Geräteadresse 244 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 245 Sind alle Verdichter der Kaskade freigegeben, erhält der Elektroeinsatz der Wärmepumpe mit erster Priorität eine Freigabe. Für die Freigabe eines Elektroeinsatzes gelten dieselben Kriterien wie für die Freigabe einer Wärmepumpe (Freigabe- und Rückstellintegral). 245 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 246 Erzeuger freigeben. Sind alle Erzeuger mit 'optimalem Wirkungsgrad' ausgelastet, werden auch die Erzeuger ohne 'optimalen Wirkungsgrad' dazu geschaltet. Beispiel 1 Erzeuger Prio 1 bis Prio 3: Aktiv und Passiv 246 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 247 Erzeuger Prio 1: Aktiv und Passiv Beispiel 2 Erzeuger Prio 2: nur Aktiv Erzeuger Prio 3: nur Passiv 247 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 248 Führungsstrategie so früh wie möglich ausgeschaltet. Ist die Temperaturdifferenz wieder ausreichend, wird wieder auf die eingestellte Führungsstrategie umgeschaltet. Die Wegschaltung aufgrund der minimalen Temperaturspreizung gilt nicht für den letzten Erzeuger in der Kaskade. 248 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 249: Zusatzerzeuger

    Brennersteuerung Ja (K32) LMS * Nein * LMS mit "*" bedeutet, dass die Funktion LMS-seitig implementiert ist ** Kompatibilität/Funktionalität ist abhängig von Typ/Version der LMS... (Typangabe auf Anfrage) 249 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 250 Der Zusatzerzeuger wird gesperrt, wenn die Leistung des Haupterzeugers nach der Sperre nicht grösser ist als die Zuschaltgrenze minus der einstellbaren Schaltdifferenz. Leistung nach Sperre < BZ 3691 – Schaltdifferenz Leistungsgrenze Haupterzeuger (ACS) 250 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 251 Aussentemperatur für die Trinkwasserladung aufgehoben werden. (1/2/3) Ist "Ignorieren" eingestellt, geht der Zusatzerzeuger für die Trinkwasserladung gemäss der Einstellung von Parameter 3692 in Betrieb, obwohl er aufgrund der Aussentemperatur gesperrt wäre. 251 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 252 Ist der Zusatzerzeuger freigegeben (K27 ist eingeschaltet), wird der Sollwert des Zusatzerzeugers auf den hier eingestellten "Sollwert Minimum" angehoben. Während der Nachlaufzeit wirkt der "Sollwert Minimum" als minimale Einschalttemperatur. 252 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 253 Überschreitung. + Int TVxSch TVwSch Vorlauftemperatur Istwert Vorlauftemperatur Sollwert + Int Überschuss-Integral - Int Defizit-Integral Nachlaufzeit (nicht vollständig abgelaufen) Nachlaufzeit (vollständig abgelaufen) Freigabe Ausgang K27 Regelung K32 253 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 254 Sperrzeit Die Sperrzeit wird nicht beachtet wenn die Wärmepumpe in Störung oder gesperrt ist, oder der Zusatzerzeuger eine Trinkwasserladung beenden muss. Die Funktion ist mittels Einstellung "---" ausschaltbar. 254 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 255 Ist eine Kondensatorpumpe konfiguriert, wird die LMS nur in Betrieb genommen, wenn die Kondensatorpumpe läuft. Ist eine Kesselpumpe konfiguriert, wird die Wärmepumpe nur in Betrieb genommen, wenn die Kesselpumpe läuft. 255 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 256 Bei Störung schaltet der Regler die Freigabe (K27) aus, lässt aber den Ausgang (Relais) Zusatzerzeuger (K32) eingeschaltet. Ist kein Zusatzerzeuger (K32) konfiguriert, lässt der Regler auch die Freigabe (K27) bestehen. Die Störstellungsfunktion lässt sich durch Ausschalten der Verzögerungszeit deaktivieren. 256 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 257: Solar

    Zudem muss die Kollektortemperatur über der 'Minimalen Ladetemperatur' für TWW-Speicher/Puffer/Schwimmbad liegen. Bei Einstellung "- - -" für BZ 3813, 3814 und BZ 3816, 3817 werden die Werte von BZ 3810 und 3811 übernommen. 257 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 258 Tabelle daneben aufgeführten Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte eines Niveaus erreicht sind, werden diejenigen des nächsten Niveaus angefahren, wobei auch dann wieder der Pufferspeicher Vorrang hat. 258 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 259 Kollektorstartfunktion Ein Legt die Tageszeit fest, ab der die Kollektorstartfunktion freigegeben ist. Kollektorstartfunktion Aus Legt die Tageszeit fest, ab der die Kollektorstartfunktion ausgeschaltet ist (z.B. in der Nacht). 259 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 260 Dies ist eine Pumpenschutzfunktion. Wirkung Bei Kollektorfeldern mit 2 Kollektorpumpen kann gewählt werden, ob die Verdampf'überwach Pumpenabschaltung nur für den Kollektorkreis mit Verdampfungsgefahr oder für beide Kollektorkreise erfolgen soll. 260 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 261 B61 und den entsprechenden Speicherfühler B31 oder B41. Die genauere Erfassung erfolgt mit B63/B64. Tages- und Gesamtertrag der Solarenergie (BZ 8526 und BZ 8527) werden darauf basierend errechnet. 261 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 262 Die Impulsmessung erfolgt über den in BZ 3886 gewählten Hx-Eingang. Die Summe der gezählten Impulse wird im entsprechenden Impulszähler (BZ 7842, 7856, 7987, 7992 und 7997) angezeigt. 262 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 263 Der hier gewählte Hx-Eingang muss in der Konfiguration für die Durchflussmessung eingestellt sein. Zeilennr. Bedienzeile Fühlerabgleich 3896 Korrektur Solarvorl'fühler 3897 Korrektur Solarrückl'fühler Mit der Fühlerkorrektur können Ungenauigkeiten der Fühlermesswerte korrigiert werden. 263 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 264: Feststoffkessel

    Rücklauftemperatur), wird die Kesselpumpe nach dem Nachlauf ausgeschaltet. Ist kein Rücklauffühler angeschlossen, wird der Temperaturhub aus Kesseltemperatur und Rücklaufsollwert-Minimum berechnet (z.B. bei Verwendung eines thermischen Rücklaufreglers). Temperaturdifferenz EIN Siehe Beschreibung "Sollwert Minimum". TWW-Ladung 264 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 265 Der Kesselsollwert entspricht dem Speicher-Istwert (gemäss BZ 4137). Speichersollwert Der Kesselsollwert entspricht dem Pufferspeichersollwert (Schleppzeiger). Kesselsollwert Minimum Die Kesselpumpe bleibt in Betrieb solange die Kesseltemperatur über dem minimalen Sollwert liegt. 265 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 266 Tn ist die Zeit, welche der I-Anteil benötigt, um bei gegebenem Eingangssignal (Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P- Anteil sofort hervorgebracht wird. Je kleiner Tn, desto grösser/schneller der Anstieg. 266 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 267 (BZ 6120) dargestellt: Aussentemperatur Pumpe Grafik <= -4 °C dauernd "Ein" -5...1.5 °C ca. alle 6 Stunden während 10 Minuten "Ein" takt >=1.5 °C dauernd "Aus" takt TA °C 267 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 268 Tn ist die Zeit, die der I-Anteil benötigt, um bei gegebenem Eingangssignal (Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P- Anteil sofort hervorgebracht wird. Je kleiner Tn, desto grösser/schneller der Anstieg. 268 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 269: Pufferspeicher

    Die Zwangsladung kann entweder über den Niedertarifeingang E5 (an einem Ex- Eingang) oder über die Bedienzeile 4711 "Zwangsladung Zeitpunkt" ausgelöst werden. Die Smart-Grid-Zustände "Abnahme Wunsch" und "Abnahme Zwang" werden wie Niedertarif bewertet. 269 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 270 Die Zwangsladung beginnt täglich zum hier eingestellten Zeitpunkt (00:00...24:00). Mit "- - -" ist die Zwangsladung ausgeschaltet. Zwangsladung Dauer Die Zwangsladung wird abgebrochen, wenn der gewünschte Sollwert nach Ablauf der hier eingestellten Dauer nicht erreicht wurde. 270 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 271 Ausnahme: Ist die Temperatur an Fühler B4 zu tief, wird eine Wärmeanforderung an die Erzeuger weitergeleitet. Für die Erzeugerfreigabe wird bei dieser Einstellung nur der Fühler im Pufferspeicher betrachtet (Rücklauffühler liefert nur bei eingeschalteter Pumpe eine relevante Temperatur). 271 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 272 Puffer/Kühlkreis" plus 1 K über der verlangten Vorlauftemperatur liegen, ist der Kälteerzeuger freigegeben. Sobald beide Pufferspeicher-Temperaturfühler um weniger als die "Temp'diff Puffer/Kühlkreis" über der verlangten Vorlauftemperatur liegen, ist der Kälteerzeuger gesperrt. 4723 TVLKw TVLKw Vorlaufsollwert im Kühlbetrieb Kälteerzeuger 272 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 273 TVLw von 60 °C, bzw. 40 °C und einer Toleranz von jeweils -10%: 60° Reduktion = (60-20) * (-10) / 100 = -4 K 40° Reduktion = (40-20) * (-10) / 100 = -2 K 273 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 274 Schaltdifferenz von 2 K, auch wenn der Wert des Parameters kleiner gewählt wird. Werden 2 oder mehr Fühler verwendet, gilt effektiv der am Parameter eingestellte Wert (siehe Grafik bei BZ 4720/4722). 274 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 275 Mischer schliessen. Die Kühlanforderung an die Erzeuger bleibt bestehen. Sinkt die Speichertemperatur unter die max. Speichertemperatur minus 1 K wird die Sperrung aufgehoben. Kälteerzeuger QK / YK Kühlkreispumpen / Kühlkreismischer 275 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 276 Bei aktiver Funktion wird die Wassermenge auf der Verbraucherseite so angepasst, dass möglichst kein kälteres Wasser aus dem Pufferspeicher dazu gemischt wird. Die Funktion ist nur aktiv, wenn mindestens ein Erzeuger Wärme liefert. 276 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 277 Kollektorpumpe ausgeschaltet. Sie wird wieder freigegeben, wenn die Speichertemperatur um 1 K unter die maximale Speichertemperatur gesunken ist. TSpMax 1°C TSpMax Speichertemperatur Maximum, Bedienzeile 4751 Speichertemperatur-Istwert Speicherladung: 1 = Ein, 0 = Aus 277 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 278 Die Rückkühlung über den Kollektor ist ausgeschaltet. Sommer Die Rückkühlung über den Kollektor ist nur im Sommer erlaubt. Immer Die Rückkühlung über den Kollektor ist ganzjährig eingeschaltet. 278 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 279 Die Zwangsladung erfolgt nur mit dem Elektroeinsatz K16 bei Smart-Grid-Zustand "Abnahme Zwang". Solareinbindung Zeilennr. Bedienzeile 4783 Mit Solareinbindung Hier wird eingestellt, ob der Pufferspeicher durch Solarenergie geladen werden kann. 279 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 280 "Verzögerung Vorlaufumlenkung" das Schienenvorlaufventil Y13 auf Position 'Speicher oben' gestellt. Sinkt die Temperatur um "Schaltdiff Vorlaufumlenkung" unter den Sollwert wird das Schienenvorlaufventil Y13 wieder auf Position 'Speicher Mitte' gestellt. 280 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 281: Trinkwasser-Speicher

    Der Vergleich der Diagramme zeigt, dass bei Ladeanforderung "Mit B3" (gilt analog für "Mit B31") der Sollwert kontinuierlich ansteigt. Dies führt bei einer modulierenden Wärmepumpe zu einem energetisch besseren Leistungsverlauf der Wärmepumpe. 281 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 282 Funktion "Lad'anforderung zeitgeführt" wird abgebrochen: Heizkreisanforderung verlangt ebenfalls Wärme vom Erzeuger. TWW Lade-Push wird aktiviert (automatisch oder manuell). Die Umstellung erfolgt ihrerseits gemäss parametrierter Ladestrategie (Parameter 5007). 282 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 283 2.5h 2.5h 2.5h Mehrmals/Tag Bei der Einstellung "Mehrmals/Tag" wird die Trinkwasserfreigabe um 1 Stunde gegenüber jeder Heizkreisbelegung vorverschoben und während der Heizkreisbelegung beibehalten. Heizprogramm Mehrmals pro Tag TWW-Freigabe 283 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 284 1610 1610 5024: Sd Aktuell: TWW Sollwert reduziert 5024: Sd Aktuell: TWW Sollwert reduziert Anforderung HK Anforderung HK 100% 100% Leistung WP Leistung WP COP optimiert COP optimiert 284 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 285 Für die Legionellenfunktion müssen beide Fühler (B3+B31) den Sollwert erreichen. Durchladen 1. Ladung Die erste Speicherladung des Tages erfolgt als Durchladung mit den Fühlern B3+B31. Die weiteren Ladungen und die Legionellenfunktion erfolgen nur mit B3. 285 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 286 Die Trinkwasserladung wird beendet, wenn die Temperatur den aktuellen Sollwert erreicht. Die erste Trinkwasserladung des Tages wird auch gestartet, wenn die Trinkwassertemperatur innerhalb der Schaltdifferenz liegt (sofern sie nicht weniger als 1K unter dem Sollwert liegt). 286 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 287 Ladeabbruchtemp" TWW, wird die Ladung direkt mit Elektroeinsatz oder Zusatzerzeuger durchgeführt. Die Funktion "Max Ladeabbruchtemp" steht nur zur Verfügung, wenn der TWW Speicher und die Wärmepumpe vom gleichen Regler geregelt werden. 287 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 288 Verfügung steht (Störung, Erzeugersperre). Entladeschutzfühler Sind 2 Trinkwasserfühler für die Trinkwasserladung parametriert, kann der für den Entladeschutz relevante Fühler mit "Entladeschutzfühler" ausgewählt werden (B3 oder B31). 288 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 289 Kollektorpumpe ausgeschaltet. Sie wird wieder freigegeben, wenn die Speichertemperatur um 1 K unter die "Speichertemperatur Maximum" gesunken ist. TSpMax 1°C TSpMax Speichertemperatur Maximum, BZ 5051 Speichertemperatur-Istwert Speicherladung: 1 = Ein, 0 = Aus 289 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 290 Solar), läuft der Einschaltpunkt nach dem Schleppzeigerprinzip mit. Der Einschaltpunkt steigt maximal bis zum aktuellen TWW-Sollwert minus Schaltdifferenz. Sinkt die TWW-Temperatur unter den Einschaltpunkt, geht die Wärmepumpe in Betrieb. 290 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 291 Für alle Einstellungen gilt: Ist die EW- Sperre für den Elektroeinsatz aktiv, bleibt der Elektroeinsatz für alle Anwendungsfälle gesperrt. Der Elektroeinsatz wird, unabhängig von der parametrierten Betriebsart für die Speicherfrostschutzfunktion verwendet. 291 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 292 Der manuelle Push kann aktiviert werden. Ist die Legionellenfunktion aktiv, wird auf den Legionellensollwert geladen. Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf maximale Speichertemperatur gestellt werden. 292 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 293 Nennsollwert (BZ 1610) geladen. Der automatische Push wirkt nur bei eingeschalteter Trinkwasser-Betriebsart. Bei einem Trinkwasser-Push wird während der eingestellten Zeit der Ladevorrangzeit Push Trinkwasserspeicher mit absolutem Vorrang geladen. 293 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 294 Fühler B36 die Rücklauftemperatur 2 Kelvin über dem Speichertemperaturwert (B3) liegt. Speicherinterner Wärmetauscher mit Vorregler. Die Regelung berechnet die Drehzahl der Ladepumpe so, dass am Fühler B35 der Trinkwassersollwert plus Ladeüberhöhung erreicht wird. 294 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 295 Ladetemperatur (B35/B36) tiefer als Sollwert: Drehzahl wird erhöht Pumpen Ladetemperatur (B35/B36) höher als Sollwert: Drehzahl wird reduziert Ladetemperatur (B35/B36) tiefer als Sollwert: Drehzahl wird reduziert Ladetemperatur (B35/B36) höher als Sollwert: Drehzahl wird erhöht 295 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 296 Je kleiner Tv, desto geringer der D-Anteil. Anlaufdrehzahl Bei Inbetriebnahme wird die jeweilige Pumpe mit der hier eingestellten Ladepumpe, Anl'drehzahl Anlaufdrehzahl gestartet, bevor sie auf den von der Drehzahlsteuerung verlangten Zwi'kreispumpe Wert gefahren wird. 296 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 297 Tn ist die Zeit, die der I-Anteil benötigt, um bei gegebenem Eingangssignal (Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P- Anteil sofort hervorgebracht wird. Je kleiner Tn, desto grösser/schneller der Anstieg. 297 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 298 Trinkwasserbereich durch den umliegenden Speicherbereich wieder aufheizt und nimmt während dieser Zeit weder den Wärmeerzeuger, noch Q3 in Betrieb. Ist diese Wartezeit nicht erwünscht, muss die Umladefunktion ausgeschaltet werden. 298 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 299 Die Umladung wird beendet, wenn der Fühler B31 den aktuellen Umladesollwert erreicht hat. Ist B31 nicht vorhanden, erfolgt die Umladung mit B3. Eine Ladung durch den Erzeuger und eine Umladung sind nicht gleichzeitig möglich. 299 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 300 B36 immer noch zu hoch ist. Musste die die Anforderung nachgeführt werden, wird die Pumpendrehzahl auf der minimalen bzw. maximalen Drehzahl gefahren. Diese Funktion ist automatisch und kann nicht ausgeschaltet werden. 300 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 301 Temperatur (TWW-Sollwert plus BZ 5140 plus 3 °C) erreicht und zugleich der Fühler B3 den geforderten Sollwert erreicht. Beim Start der Speicherladung wird der Zwischenkreisfühler erst betrachtet, wenn die Zwischenkreispumpe für mindestens 30 Sekunden eingeschaltet war. 301 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 302 Temperaturdifferenz eingeschaltet, wenn sich die Erzeugertemperatur von unten auf weniger als 2 Kelvin an den vom Erzeuger verlangten Vorlaufsollwert (BZ 8951) nähert. Dadurch wird das Einschalten der Zwischenkreispumpe bei den verschiedenen Ladungsarten sichergestellt. 302 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 303 Die Zwischenkreispumpe wird bei einer normalen TW-Ladung auf der maximalen Drehzahl betrieben wird. Der Mischer wird nur bei einer solchen Hochtemperaturladung geregelt. Bei normalen TW-Ladungen wird das Mischventil voll geöffnet. 303 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 304 Ist der untere Fühler B31 um mehr als die einstellbare Umschicht- Temperaturdifferenz (BZ 5167) wärmer als der obere Speicherfühler B3, wird die Durchmischpumpe Q35 in Betrieb genommen. Die Schaltdifferenz beträgt 2 K. 304 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies...
  • Seite 305 Heissgaswärmetauschers zu platzieren. Die Position wird mit Parameter 5805 "Ort Elektroeinsatz Vorlauf" eingestellt. Schema 1: Mischventil Für dieses Schema muss eine Mischergruppe verwendet werden. Das dazugehörige Pumpenrelais kann nicht mehr verwendet werden. 305 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 306 Kühlbetrieb Diese Anordnung ist eine Erweiterung von Schema 2: die Hochtemperaturladung ist auch bei aktivem Kühlbetrieb möglich. Die gleiche Erweiterung ist auch mit Schema 3 möglich. 306 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 307 Bei getrennten Reglern bzw. bei einer Kaskade gilt: Die Funktion kann nur im Heizbetrieb genutzt werden (nicht im Kühlbetrieb) Die Heissgastemperatur kann nicht berücksichtigt werden (vergleiche Parameter 5173) 307 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 308 "Entladeschutzfühler" (BZ 5041) = "B3" Bei einem Kombispeicher wird die Hochtemperaturladung auch bei Erreichen des Sollwerts weitergeführt. Ist der Trinkwasserteil durchgeladen, wird das heisse Wasser in den Heizungsteil durchgeschoben. 308 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 309 Sind Trinkwasser und Wärmepumpe an getrennten Reglern angeschlossen, bzw. bei einer Hochtemperaturladung mit mehreren Erzeugern ("Hochtemperaturladung" (BZ 5170) = "Alle Erzeuger, Heizbetrieb") wird die Heissgastemperatur nicht beachtet. 309 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 310 Mindeststillstandzeit Werden die Trinkwasser-Wärmepumpe und/oder die TWW-WP Quellenpumpe vom RVS61-Regler abgeschaltet oder über eine Schutzfunktion gesperrt, werden sie erst nach Ablauf der "TWW-WP Stillstandszeit Min" (BZ 5177) wieder freigegeben. 310 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 311: Trinkwasser-Durchlauferhitzer

    Dabei werden Pumpe Q34, Mischer Y33/Y34, Zapffühler B38 und TWW- Durchflussschalter (FS) fixen Ein- und Ausgängen zugeordnet. Die Zuordnungstabellen sind bei den Parametern 6014 und 7300/7375/7450 zu finden. 311 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 312 Tv ist die Zeit, welche der P-Anteil benötigt, um bei gleichmässig steigendem Eingangssignal (Rampe) die gleiche Stellgrössenänderung zu erreichen, wie sie vom D-Anteil sofort hervorgebracht wird. Je kleiner Tv, desto geringer der D-Anteil. Mischerregelung 312 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 313 Vorhaltezeit Tv kann das Regelverhalten an das Verhalten der Anlage (Regelstrecke) angepasst werden. Mischer P-Band Xp Siehe Parameter 5532. Mischer Nachstellzeit Tn Siehe Parameter 5533. Mischer Vorhaltezeit Tv Siehe Parameter 5534. 313 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 314: Allgemeine Funktionen

    In den folgenden Grafiken und Erklärungen werden beispielhaft die Bedienzeilen des Delta-T-Reglers 1 dargestellt (Parameter 5570...5575). Alle Zusammenhänge gelten analog gleich für Delta-T-Regler 2 (Parameter 5580...5585). 314 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 315 'Fühlerwert 1' (BZ 5573) unterschreitet "Einsch'temp Min dT-Regler 1" (BZ 5572) um mehr als "Temp'diff AUS dT-Regler 1" (BZ 5571). Ist "Einsch'dauer Min dT-Regl 1" (BZ 5575) parametriert, wird das Relais frühestens nach Ablauf dieser Zeit ausgeschaltet. 315 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 316 'Fühlerwert 2' (BZ 5574) überschreitet "Einsch'temp Min dT-Regler 1" (BZ 5572) um mehr als "Temp'diff AUS dT-Regler 1" (BZ 5571). Ist "Einsch'dauer Min dT-Regl 1" (BZ 5575) parametriert, wird das Relais frühestens nach Ablauf dieser Zeit ausgeschaltet. 316 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 317 Für Relais K21 und K22 kann eingestellt werden, ob sie in die Funktion 'Pumpen- / Ventilkick' mit eingeschlossen sind (standardmässig "Ein"). Die Funktion Pumpen- / Ventilkick ist in Kapitel 6.28 erläutert. 317 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 318 Entfeuchter K29 Zeit Messung rel Luftfeuchte Die Messung der relativen Luftfeuchte erfolgt über einen Hx-Eingang mit der Einstellung "Feuchtemessung 10V". "Messung rel Luftfeuchte" muss auf diesen Hx-Eingang verweisen. 318 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 319: Konfiguration

    Teilschema geführt haben. Die dort angezeigte Kontrollnummer muss mit der Teilschemanummer der jeweiligen Komponentengruppe übereinstimmen. Anlageschema Anzeige, ob das mit Parameter 5700 gewählte Schema nachträglich verändert Voreinstellung Gültigkeit wurde ("Modifiziert") oder nicht ("Unverändert"). (ACS) 319 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 320 4-Leitersystem Kühlen Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen. Y23/Y24 Y1/Y2 2-Leitersystem Kühlen Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von der gleichen Schiene. 320 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 321 Heizen und Kühlen HK/KK Y1/Y2 Heizkreis Kühlkreis Heizschiene Kälteschiene Zeilennr. Bedienzeile Heizkreis 3 5721 Heizkreis 3 Aus ¦ Ein Heizkreis 3 Heizkreis 3 ist über diese Einstellung ein- bzw. ausschaltbar. 321 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 322 über den dafür definierten Wärmeerzeuger. Einstellung Bedienzeile Elektroeinsatz 5740 Leistung Elektro TWW K6 Definiert die Leistung des im Trinkwasserspeicher eingebauten Elektroeinsatzes. Die eingegebene Leistung wird für die Berechnung der Jahresarbeitszahl verwendet. 322 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 323 Der entsprechende Verbraucherkreis wird nur zu Heizzwecken verwendet. 4-Leitersystem Kühlen Der entsprechende Verbraucherkreis bezieht die Kälte von der Kühlschiene. 2-Leitersystem Kühlen Der entsprechende Verbraucherkreis bezieht die Kälte von der Heizschiene. 323 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 324 System, ohne dass ein Kälteerzeuger in Betrieb genommen wird. Dazu werden die Wasser-Wasser- Quellenpumpe der Wärmepumpe und der Kühlkreis eingeschaltet. Wärmepumpen Mit Luft-Wasser-Wärmepumpen ist kein passives Kühlen möglich. Y1/Y2 Anlagenbeispiel B81 E10 K1/E11 Q8/E14 324 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 325 (BZ 3007): Die Funktionen der Schienen sind dann: Schiene (1) Heizen Heizen / Aktiv oder passiv Heizen / Aktiv oder passiv Kühlen Kühlen Schiene (2) Aktiv oder passiv Kühlen 325 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 326 Für aktives Kühlen muss das Prozessumkehrventil Y22 vorhanden und konfiguriert sein. Ist dies nicht der Fall, wird ein Konfigurationsfehler generiert. Die Kälteverbraucher müssen auf das gleiche Kühlsystem (2-Leiter, 4-Leiter) eingestellt sein wie die Wärmepumpe. 326 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 327 Durchflussrichtung konstruktiv realisiert werden kann. Ist die Umkehrung der Durchflussrichtung mit einem "Kondens' Umkehrventil Y91" projektiert, gilt: Das "Kondens' Umkehrventil Y91" wird aktiviert, sobald die Wärmepumpe im aktiven Kühlbetrieb arbeitet. 327 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 328 Wird fälschlicherweise auf eine Wärmepumpe ohne eigene Quellenpumpe verwiesen, wird ein Konfigurationsfehler angezeigt ("499:Externe Quelle fehlt"). Quellenschutzfühler Die Einstellung legt fest, ob der Quelleneintrittsfühler (B91) oder der Sole'WP Quellenaustrittsfühler (B92) für die Quellenschutzfunktion verwendet wird. 328 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 329 Parameter 5810 wirkt nur, wenn kein Pufferspeicher vorhanden ist. Im Kühlbetrieb ist der Parameter ohne Wirkung. Bei Regelung auf die Rücklauftemperatur muss die Kühlkennlinie basierend auf den Rücklaufsollwert eingestellt werden. 329 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 330 Elektroeinsatz nicht mehr zur Überwachung der Wärmepumpe (z.B. maximale Ausschalttemperatur) verwendet. Deshalb sollte diese Variante nur verwendet werden, wenn eine Platzierung des Fühlers zwischen Kondensator und Elektroeinsatz aus konstruktiven Gründen nicht möglich ist. 330 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 331 (konfiguriert mit "Vorlauf Heissgas WT") ist möglich aber nicht zwingend. Die beiden ersten Positionen sind auch möglich (siehe folgende Anordnungen). K25/K26 K25/K26 Y37/Y38 Y37/Y38 B71 E24 B71 E24 331 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 332 Leistungsstufe zur nächsten jeweils 5 Sekunden beide Ausgänge K25 und K26 ausgeschaltet. Definiert die Leistung der im Wärmepumpenvorlauf eingebauten Elektroeinsätze. Leistung Elektro 1 Vorl' K25, K26 Die eingegebene Leistung wird für die Berechnung der Jahresarbeitszahl verwendet. 332 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 333 Druckmessung EVI H86 Auswahl des Hx-Eingangs, mit dem der Verdampfungsdruck für die Dampfeinspritzung erfasst werden soll. Feuchtemess' Lufteintr' Auswahl des Hx-Eingangs, mit dem Feuchtemessung am Lufteintritt erfasst werden soll. 333 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 334 Elektroeinsatz Puffer 5872 Leistung Elektro Puffer K16 Definiert die Leistung der im Pufferspeicher oder Kombispeicher eingebauten Elektroeinsatzes K16. Die eingegebene Leistung wird für die Berechnung der Jahresarbeitszahl verwendet. 334 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 335 Das Relais wird zum Ansteuern der zweiten Stufe eines Elektroheizeinsatzes im Vorlauf (K26) verwendet. Umlenkventil Kühl Quelle Y28 Steuerung des optionalen Umlenkventils Y28 im Quellenkreis. Zum Umschalten auf passive Kühlung. 335 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 336 Ist ein Kombispeicher vorhanden (siehe BZ 5870) und eine Umladepumpe Q11 definiert, ist die Umladefunktion ebenfalls aktiv. TWW Zwisch'kreispumpe Q33 Ladepumpe bei Trinkwasserspeicher mit aussen liegendem Wärmetauscher. TWW Durchmischpumpe Q35 Separate Pumpe für Speicherumwälzung während aktiver Legionellenfunktion 336 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 337 Heizniveau (z.B. Nachtabsenkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Pumpenstufe die 2. Stufe folgendermassen zugeschaltet: Stufe Stufe Pumpenzustand Ausgang Q2/Q6/Q20 Ausgang Q21/Q22/Q23 Teillast Volllast 337 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 338 Je nach Hydraulik dient der Ausgang Q3 zum Ansteuern einer angeschlossenen TWW-Ladepumpe oder eines Umlenkventils. Quell'pumpe Q8/Ventilat K19 Quellenpumpe für Sole-Wasser- oder Wasser-Wasser-Wärmepumpen. Ventilator für Luft-Wasser-Wärmepumpen. Kondensatorpumpe Q9 Das Relais wird für das Ansteuern der Kondensatorpumpe verwendet 338 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 339 Das Relais wird für das Magnetventil der Dampfeinspritzung verwendet. Ventil Einspritzkapillare K83 Das Relais wird für das Magnetventil der Nassdampfeinspritzung verwendet. dT-Regler 1 K21, K22 Die Relais K21 und K22 werden für die Delta-T-Regler verwendet. 339 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 340 4-Leitersystem ein "Umlenkventil Kühl Kond' Y27" notwendig, um die erzeugte Kälte auf Schiene 2 zu lenken. Das Ventil wird eingeschaltet, sobald die Wärmepumpe in den Kühlbetrieb übergeht, und wieder ausgeschaltet, wenn eine Wärmeanforderung vorhanden ist. 340 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 341 Betriebsmeldung TWW K44 Ausgabe des aktuellen Betriebszustands für Trinkwasserladung, z.B. an ein externes Energieerfassungssystem. Ungültige Einstellungen Folgende Einstellungen sind ungültig und ohne Funktion: Abgasrelais K17, Anfeuer'hilfe Ventilator K30 341 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 342: Funktion Ausgang Zx4- Mod

    Vorreglerfühler B35 ¦ Schienenvorl'fühler 2 B11 ¦ Schienenrücklauffühler B73 ¦ Quellenzw'kreis Vorl' B93 ¦ Quellenzw'kreis Rückl' B94 ¦ Sauggasfühler Kühlen B88 Die Einstellungen der Fühlereingänge bestimmen Grundschemen und Zusatzfunktionen. Siehe dazu Kapitel "Anwendungsschemen". 342 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 343 Beim Öffnen des Kontakts kehren die verschiedenen Verbraucher wieder auf die Betriebsart gemäss der ursprünglichen Einstellung zurück. Der Kontakt dient der Fernsteuerung der Betriebsart (z.B. mittels Telefon- Fernschalters). Die lokale Bedienung der Betriebsart ist bei geschlossenem Kontakt gesperrt. 343 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 344 TWW-Durchflussschalter (Digital) Am entsprechenden Eingang wir ein TWW-Durchflussschalter (Flow Switch) angeschlossen, der einen Durchfluss in der Zapfleitung detektiert. Damit erkennt der Regler den Beginn und das Ende der TWW-Zapfung. 344 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 345 Fixpunkte (Eingangswert 1 / Funktionswert 1 und Eingangswert 2 / Funktionswert 2) definiert wird. Eine konstante Temperaturanforderung mittels Kontakt erfolgt durch Einstellungen "Verbr'anforderung VK1" und VK2. 345 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 346 Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Funktion geöffnet werden. Arbeitskontakt Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten Hx-Funktion geschlossen werden. 346 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 347 4bar Hx [V] =3.5V =0.5V Druckwert Eingangswert an Hx Eingangswert 1 Funktionswert 1 Eingangswert 2 Funktionswert 2 Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet. 347 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 348: Beispiel Für Feuchtemessung 10V 2

    F1=1 Hx [Hz] 5 Hz E1=30 Hz E2=400 Hz l/min Durchfluss in Liter / Minute Eingangswert an Hx Eingangswert 1 [Hz] Funktionswert 1 Eingangswert 2 [Hz] Funktionswert 2 348 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 349 B21 ¦ WP Rücklauffühler B71 Legt fest, welche Temperatur mit dem am Eingang H1 oder H3 angeschlossenen Temperaturfühler erfasst wird. Der Regler verwendet die erfasste Temperatur für die Regelung der entsprechenden Komponente. 349 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 350 Nach Ablauf der "Minimalen Stillstandszeit" startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der "Dauer Fehlerwiederholung" erneut an, geht die Wärmepumpe in Störung und kann nur über einen Reset wieder in Betrieb genommen werden. 350 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 351 OEM) erneut für mindestens die Dauer der Verzögerungszeit auf, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist. Der Regler generiert die Fehlermeldung "355:Drehstrom asymmetrisch". Die Wärmepumpe muss manuell zurückgesetzt werden. 351 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 352 Wärmepumpe ausgeschaltet und kann nur über einen Reset wieder in Betrieb genommen werden. Nach Ablauf der "Minimalen Stillstandszeit" startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der "Dauer Fehlerwiederholung" erneut an, geht die Wärmepumpe in Störung. 352 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 353 Die Funktion des Eingangs ist aktiv, wenn keine Spannung anliegt. Arbeitskontakt Die Funktion des Eingangs ist aktiv, wenn Spannung anliegt. Die Beschreibungen zu den Funktionen des EX-Kontakts beziehen sich auf die Einstellung als Arbeitskontakt. 353 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 354 Heizkreis/Kühlkreis 1, 2 Entsprechend den Einstellungen in Kapitel "Heizkreise" und Kapitel "Kühlkreise". Rückl'regler Feststoffkessel Entsprechend den Einstellungen in Kapitel "Feststoffkessel". TWW Zwischenkreisregler Entsprechend den Einstellungen in Kapitel "Trinkwasser". 354 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 355 Das Ausgangssignal an UX entspricht der geforderten Position des elektronischen Expansionsventils für die Überhitzungsregelung. Expansionsventil EVI V82 Das Ausgangssignal an UX entspricht der geforderten Position des elektronischen Expansionsventils für die Dampfeinspritzung. 355 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 356 Einstellung des verwendeten Fühlertyps für B63 und B64. Der Regler wendet die entsprechende Temperaturkennlinie an. Vorl/Rückl Eine tabellarische Auflistung der Temperaturen und zugehörigen Widerstände ist am Ende des Dokuments im Abschnitt "Fühlerkennlinien" zu finden. 356 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 357 Diese Einstellung kann für die meisten Gebäude verwendet werden < 10 Die Raumtemperatur reagiert schnell auf Aussentemperatur-Schwankungen Einstellung "0" Funktion ausgeschaltet. Die gedämpfte sowie die gemischte Temperatur sind gleich der aktuellen Aussentemperatur. 357 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 358 Dadurch kühlen die Erzeuger nicht aus, da weiterhin ein Wärmebedarf besteht und sie absehbar wieder in Betrieb gehen. Die Abfallverzögerung wirkt nur bei einem Sollwertsprung, nicht aber bei Wegfall der Wärmeanforderung. 358 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 359 Die Funktion stellt folgende Anlagenzustände sicher: Wärme- oder Kälteanforderungen von Verbrauchern werden erst gestellt, wenn auch die Pumpe wieder einschalten darf. Erzeuger werden erst eingeschaltet, wenn auch die Pumpe wieder einschalten darf. 359 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 360 2 ¦ Mit Eingang H22 Modul 3 ¦ Mit Eingang H3 Statische Legt fest, welcher Hx-Eingang für die jeweilige statische Drucküberwachung Drucküberwach' 1, 2, 3 verwendet wird. Der Hx-Eingang muss entsprechend definiert und ein Druckfühler angeschlossen sein. 360 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 361 Datum, Bedieneinheit, Funk und alle Zeitprogramme sowie die Betriebsstunden und die verschiedenen Zähler. VORSICHT Die Werkseinstellungen werden bei diesem Vorgang überschrieben und gehen damit unwiederbringlich verloren. Je nach Anlagensituation kann dies Sachschaden bedeuten. 361 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 362 2 Ziffern 2 Ziffern BZ 6212 leer Solar BZ 6213 leer Feststoffkessel Wärmepumpe BZ 6215 Pufferspeicher Trinkwasserspeicher BZ 6217 Heizkreis 3 Heizkreis 2 Heizkreis 1 / Kühlkreis 1 362 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 363 TWW/P TWW+P TWW/P TWW/P TWW/P TWW+P TWW/P * Der TWW-Speicher wird mit Kollektorpumpe Q5 geladen. Feststoffkessel Kontrollnummer Kein Feststoffkessel Erzeuger 2: Feststoffkessel, Kesselpumpe Feststoffkessel Feststoffkessel, Kesselpumpe, Einbindung TWW-Speicher 363 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 364 Verteilung gemeinsam 08..10 Nur Kühlen, 2-Leiter Heizen/Kühlen, 4-Leiter, Verteilung gemeinsam 14..16 Heizen/Kühlen, 4-Leiter, Verteilung gemeinsam 20..27 Heizen/Kühlen, 2-Leiter, Verteilung getrennt 30..38 Heizen/Kühlen, 4-Leiter, Verteilung getrennt 40..42 Nur Kühlen, 4-Leiter 364 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 365 Version der Firmware des Reglers. Entwicklungs-Index Gerätebetriebsstunden Zeigt die Summe der Betriebsstunden seit der ersten Inbetriebnahme des Reglers. Bootloader-Version Version des Firmware-Updates des Reglers. EEPROM-Version Version der Gerätedaten. 365 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 366 Gibt die Nummer des aktiven Teilschemas an. Zeilennr. Bedienzeile Kaskaden Zustand Inaktiv ¦ Aktiv Zeigt den aktuellen Status der Kaskadendetektion: Inaktiv Nur 1 Erzeuger vorhanden. Aktiv Mehrere Erzeuger vorhanden. 366 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 367: Lpb

    Fehlern (z.B. TW angesprochen, Kommunikationsfehler) zu verhindern. Die Alarmverzögerung gilt auch für einen "Alarmausgang K10". Es ist zu beachten, dass kurzzeitig auftretende Fehler, welche dauernd und schnell wiederkehren, damit auch gefiltert werden. 367 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 368 Lokale Wirkung: der lokale Heizkreis wird ein- und ausgeschaltet. Zentral Zentrale Wirkung: in Abhängigkeit der Einstellung in Bedienzeile "Wirkbereich Umschaltungen" werden entweder die Heizkreise im Segment oder aber im ganzen System ein- und ausgeschaltet. 368 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 369 Ist als weiterer Erzeuger ein Erzeuger mit LMU (Slave) angeschlossen, muss dieser Parameter auf "Nein" stehen. Das Ecobit des externen Erzeugers wird beachtet und die Kaskade gemäss den zur Verfügung stehenden Erzeugern geregelt. 369 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 370 Regler angeschlossen und liefert das Signal über den LPB an die Regler ohne Fühler. Auf der Anzeige erscheint als erste Zahl die Segmentnummer und als zweite die Gerätenummer. 370 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 371: Modbus

    Einstellungen Parität: Gerade (Even) Stoppbit: 1 Topologie Die Modbus-Geräte sollten in einer Linienstruktur verbunden werden. Die beiden Leitungsenden werden mit einem Abschlusswiderstand abgeschlossen. LT: Abschlusswiderstand (engl: line termination) 371 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 372 Stoppbit Alle Geräte im Modbus-Netzwerk müssen auf die gleiche Anzahl Stoppbits (1 oder 2) eingestellt werden. Werden 2 Stoppbits eingestellt, muss die Parität auf "Keine" eingestellt werden. 372 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 373 Wilo Pumpen mit DigiCon IF-Modul Ventilator Ebm-papst Ebm-papst Ventilatoren der Baureihe 84/112/150 Umrichter Invertek Invertek Frequenzumrichter OPTIDRIVE OEM * Konfigurierbarer Aktor * Die Beschreibung der Parameter des konfigurierbaren Aktors (OEM) können via Siemens Ansprechpartner angefordert werden. 373 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies...
  • Seite 374 Im Menü "Ein-/Ausgangstest" stehen für jeden Port 4 ACS-Parameter zur Verfügung, mit denen die Funktion eines Aktors überprüft werden kann. Die Testparameter und Anzeigewerte sind im entsprechenden Kapitel erläutert. 374 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 375 RVS-Regler untereinander können nicht über Modbus verbunden werden. Die Liste und Beschreibung der möglichen Datenpunkte welche zur Verfügung gestellt werden, können via Siemens Ansprechpartner angefordert werden. 3. Leitsystem/ Der RVS61 kann über den Modbus mit einem Leitsystem oder einer Bedienung verbunden werden.

  • Seite 376: Fehler

    Überwachungsfunktion ausgeschaltet bis die Vorlauftemperatur auf den neuen Sollwert ausgekühlt ist. Die Funktion ist ebenfalls passiv, wenn die Heizkreispumpe wegen einer Eco- Funktion oder einer Schnellabsenkung ausgeschaltet ist. 376 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...

  • Seite 377: Folgende Fehlermeldungen Können Auftreten

    118:Wasserdruck zu niedrig nein nein nein 1 (Installateur) 121:Vorlauftemperatur HK1 nein nein 1 (Installateur) (zu tief) 122:Vorlauftemperatur HK2 nein nein 1 (Installateur) (zu tief) 126:TWW Ladetemperatur nein nein 1 (Installateur) 377 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 378 353:Kaskad'fühler B10 fehlt nein nein 354:Sonderfühler 2 nein nein 355:Drehstrom asymmetrisch E21/E22/E23 Anz* Drehstrom asymmetrisch nein 356:Ström'wächter Verb Anz* Ström'wächter Verbraucher nein 357:Vorlauftemp Kühlkreis 1 nein nein (nicht erreicht) 378 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 379 Anz* Ström'wächt Quellenzw'kreis nein 497:Druckw Quellenzw'kreis Anz* Druckwächt Quellenzw'kreis nein 499:Externe Quelle fehlt nein nein nein 500:Modbus Konfiguration nein nein 501:Sauggasfühler 2 nein nein nein 502:Quellenzw' Vorl'fühler nein nein nein 379 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 380 Verdichterstillstandszeit (BZ 2843). Nach Ablauf dieser Zeit versucht der Regler den Fehler zurückzusetzen. Ist in der Tabelle "Anz" (Anzahl) angegeben, kann eingestellt werden, wie oft der Fehler zurückgesetzt werden soll, bevor die Wärmepumpe in Störung geht. 380 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 381 Wiederholung Fehler 504:Druckdiff Proz'umkehr Die Anzahl Fehlerwiederholungen ist via ACS-Tool einstellbar. Bei Überschreiten des eingestellten Werts geht die Wärmepumpe in Störung und kann nur durch Reset entriegelt werden. 381 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 382: Wartung / Sonderbetrieb

    Infoebene die Wartungsmeldung: 8:Zu viele Starts Verd 1 bzw. 9:Zu viele Starts Verdichter 2 (beide Priorität 9). Reset Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. 382 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 383 7 Tagen. Liegt der Wert über der Einstellung "Spreiz Verdampfer Min/Wo", ... erscheint auf der Anzeige das Symbol in der Infoebene die Wartungsmeldung: 16:Spreiz Verda Min (Priorität 3). Reset Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. 383 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 384 Wartungsmeldung. Telefon Zuständigkeit für Anzeige der Telefonnummer des für die aktuell anstehende Wartungsmeldung Zuständigen. Meldung Zuständigkeits-Textanzeige und Telefonnummer des Zuständigen werden in den Bedienzeilen 7180 bis 7189 eingegeben. 384 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 385 Freigegeben Der Ökobetrieb kann aktiviert werden. Ökobetrieb Ökobetrieb ist ausgeschaltet. Ökobetrieb ist eingeschaltet; sämtliche Elektroeinsätze sind gesperrt und die Wärmepumpe wird nur für die Trinkwasserladung in Betrieb genommen. 385 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 386 Aus ¦ Ein Abtauen auslösen Die Abtaufunktion der Wärmepumpe kann über diese Bedienzeile manuell ausgelöst werden. Kältemittel abpumpen Das Abpumpen des Kältemittels kann über diese Bedienzeile manuell ausgelöst werden. 386 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 387 Auf diesen Bedienzeilen erfolgt die Einstellung der Zuständigkeits-Telefonnummern 1…5 für die entsprechenden Fehler- und Wartungsmeldungen. Die Verbindung von Fehler- und Wartungsmeldungen und den 5 zur Auswahl stehenden Zuständigkeiten wird im ACS-Tool vorgenommen (Parameter nicht dokumentiert). 387 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 388: Konfiguration Erweiterungsmodule

    Trinkwasser Durchl'erhitzer Kühlkreis 1 Heizkreis/Kühlkreis 1 Feststoffkessel Kühlkreis 2 Heizkreis/Kühlkreis 2 TWW Zwischenkreisregler * Frei wählbar in QX.../ BX... FS = TWW-Durchflussschalter; AVS75.390 = H2; AVS75.370 = H21 388 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 389 Zubringerpumpe 2 Q44 ¦ Umlenkventil Kühl Kond' Y27 ¦ Umlenkventil Kühl Vorl' Y29 ¦ Kondens' Umkehrventil Y91 ¦ Pufferumkehrventil Y47 ¦ Betriebsmeldung Heizen K42 ¦ Betriebsmeldung Kühlen K43 ¦ Betriebsmeldung TWW K44 Siehe Funktionsbeschreibungen Bedienzeile "Relaisausgang QX1". 389 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 390 Die Einstellungen für Eingang H2 am Erweiterungsmodul entsprechen weitgehend jenen der Hx-Eingänge am Regler (ohne Impulszählung, Durchflussmessung Hz). Die Beschreibungen dazu sind unter Bedienzeile "Funktion Eingang H1, H3" und folgende zu finden. 390 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 391 Vorlauffühler B21 ¦ WP Rücklauffühler B71 Die Einstellungen für Eingang H22 am Erweiterungsmodul entsprechen jenen der Hx-Eingänge am Regler. Die Beschreibungen dazu sind unter Bedienzeile "Funktion Eingang H1, H3" und folgende zu finden. 391 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 392 Die Funktion des Eingangs ist aktiv, wenn keine Spannung anliegt. Arbeitskontakt Die Funktion des Eingangs ist aktiv, wenn Spannung anliegt. Die Beschreibungen zu den Funktionen des EX-Kontakts beziehen sich auf die Einstellung als Arbeitskontakt. 392 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 393 T'wert 10V UX22 Modul 1, 2, 3 Die Einstellungen für Ausgang UX22 am Erweiterungsmodul entsprechen jenen der UX-Ausgänge am Regler. Die Beschreibungen dazu sind unter Bedienzeile "Funktion Ausgang UX1 und UX2" und folgende zu finden. 393 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 394 Fkt Ausgang WX21 Modul 1, 2, 3 Keine ¦ Exp'ventil Verdampfer V81 ¦ Expansionsventil EVI V82 "Exp'ventil Verdampfer V81" für Überhitzungsregelung (SHC) "Expansionsventil EVI V82" für Dampfeinspritzung (EVI) 394 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 395 WX21-Anschluss für Ausgang WX21 kann Ventile mit Schrittmotorantrieb ansteuern. Schrittmotoren Die Standardeinstellungen des Reglers sind passend für Siemens-Ventile VEL 71.xx und Spulen SRA91.xx (vergleiche Kapitel "Übersicht"). Die Parameter der Schrittmotoransteuerung sind via ACS-Tool zugänglich. Anschlüsse an einem Erweiterungsmodul AVS75.370: Die Erregung des Schrittmotors erfolgt über 8 elektrische Zustände, die zyklisch aufeinander folgen.
  • Seite 396 In der Regel wird für elektronische Expansionsventile (EEV) Halbschrittbetrieb verwendet. Schrittrate WX21 Die Schrittrate (Schritte/Sekunde) ist einstellbar mit Parameter "Schrittrate WX21 Modul 1, 2, 3 (ACS) Modul 1...3" (ACS). Sie bestimmt die zeitliche Ausgabe der Schrittsequenz. 396 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 397 Position 0 aus. Damit wird erreicht, dass das Ventil sicher geschlossen ist bzw. sich in der mechanischen Endposition befindet. Die Anzahl der Overdrive-Schritte ist einstellbar mit "Schrittzahl Überdrehen WX21 Modul 1...3" (ACS). 397 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 398 Schliessen bis Position S Kalibrierungsperiode = "- - -" Nichtperiodisches Kalibrieren Power-Up nach Spannung-Aus Ja, Verfahren 1 Schliessen um S Ausgangstest verlassen Ja, Verfahren 2 Schliessen bis Position S 398 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 399: Ein- / Ausgangstest

    Der hier eingegebene Wert wird am Ausgang UX ausgegeben. "---": Der Test ist nicht aktiv. Die Regelung bestimmt den Ausgangswert. Ausgangssignal UX1/UX2, Zeigt den aktuell ausgegebenen Wert und dessen Signalart an. [Signalart UX1/UX2] 399 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 400 Fühlertemp BX21 Modul 3 7835 Fühlertemp BX22 Modul 3 Fühlertemperatur Bx Zeigt die gemessene Fühlertemperatur. Die angewählten Fühlerwerte werden innerhalb von maximal 5 Sekunden aktualisiert. Die Anzeige erfolgt ohne Messwertkorrektur. 400 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 401 7952 Eingang EX21 Modul 3 Die Anzeige "0 V" bedeutet, dass keine Spannung anliegt. Die Anzeige "230 V" bedeutet, dass am entsprechenden Eingang eine Spannung von 230 V anliegt. 401 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 402 – "495:Modbus keine Kommunik'"; z.B. Aktor fehlt. – "500:Modbus Konfiguration"; z.B. anderes Gerät angeschlossen als eingestellt. Funktionen der Aktoren mit den 'Modbus-Testparametern' prüfen. Eventuell bieten auch die Modbus-Aktoren weitere Testmöglichkeiten an. 402 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 403: Status

    8011 Status Schwimmbad 8022 Status Zusatzerzeuger 8025 Status Kühlkreis 2 Die folgenden Statusmeldungen (alle Tabellen) umfassen Meldungen des Albatros2-Sortiments, die nicht auf jeden Reglertyp zutreffen müssen. Endbenutzer (Infoebene) Inbetriebnahme, Fachmann Statuscode* Status Heizkreis 1...3 Wächter angesprochen Wächter angesprochen Handbetrieb aktiv...
  • Seite 404 Umladung aktiv Hochtemperaturladung aktiv Hochtemperaturladung aktiv Umschichtung aktiv Umschichtung aktiv Bereitschaftsladung Bereitschaftsladung Geladen, max Speichertemp Geladen, max Ladetemp Geladen, Legio'temperatur Geladen, Nenntemperatur Geladen, Reduz'temperatur Geladen Warmhaltebetrieb freigegeb' Bereit Bereit 404 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 405: Status Wärmepumpe

    Ström'wächt Quellenzw'kreis Druckwächt Quellenzw'kreis Begr Heissgas Verdichter 1 Begr Heissgas Verdichter 2 Begr Ausschalttemp Max Begr Aus'temp max Kühlen Begr Ausschalttemp. Min Verd'stillstandzeit Min aktiv Kompensat Wärmeüberschuss Begrenzungszeit aktiv 405 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 406 Gesperrt, Heissgastemp Max Verdichter gesperrt Begr Quellentemp Min Kühlen Passiver Kühlbetrieb Passiver Kühlbetrieb Anlagefrostschutz aktiv Frostschutz aktiv Vorlauf aktiv Nachlauf aktiv Freigegeben, Verd bereit Umschichtung aktiv Keine Anforderung 406 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 407 Ladung eingeschränkt Zwangsladung aktiv Durchladung aktiv Ladung aktiv Erzeuger freigegeben Erzeuger freigegeben Rückkühlung via Kollektor Rückkühlung via TWW/Hk's Rückkühlung aktiv Geladen, max Speichertemp Geladen, max Ladetemp Geladen, Zwanglad Solltemp 407 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 408 Reset Historie Nein ¦ Ja Reset Historie Die Status-Historie mit den letzten zehn Statusmeldungen und den zugehörigen Statuscodes, den Ist- und Sollwerten, sowie den Zuständen der Relaisausgänge wird gelöscht. 408 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 409: Diagnose Kaskade

    Erzeugerfolge 8150 Erz'folge Umschalt aktuell 8155 Kühlerz'folge Umschalt akt Anzeige der Zeit bis zur nächsten, automatischen Umschaltung der Erzeugerfolge. Zeilennr. Bedienzeile Zustand Kaskadenpumpe (Q25) Aktueller Zustand von Q25. 409 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 410: Diagnose Erzeuger

    8406 Kondensatorpumpe Ein ¦ Aus 8407 Drehzahl Kondensatorpumpe 8408 Kühlumlenkventil Quelle Ein ¦ Aus Auf diesen Bedienzeilen lassen sich die Betriebszustände der über die Wärmepumpenrelais angesteuerten Komponenten kontrollieren. 410 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 411 Bei zu tiefer Quelleneintrittstemperatur (B91) werden Pumpen und Verdichter für die "Zeit BegrQuell'temp Min Sole" (BZ 2822) gesperrt. Auf dieser Bedienzeile ist die restliche Zeit ersichtlich, bis Pumpen und Verdichter wieder freigegeben werden. 411 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 412 Elektrizitätswerk (über E6) an. Zeilennr. Bedienzeile 8456 Betr'stunden Elektro Vorl 8457 Startzähler Elektro Vorlauf Die Betriebsstunden und die Anzahl Starts des Elektroheizeinsatzes im Vorlauf können hier ausgelesen werden. 412 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 413 Verdampfungsdruck EVI 8464 Überhitzung EVI 8464 Überhitzungssollwert EVI 8465 Expansionsventil EVI 8466 Magnetventil EVI Aus ¦ Ein 8467 Mag'ventil Einspritzkapillare Aus ¦ Ein Zeigt die aktuellen Werte der Dampfeinspritzung. 413 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 414 Wärmepumpe gesperrt wurde. Zeigt den aktuellen Status der Abtaufunktion an. Status Abtauen Relative Feuchte Zeigt die momentane Feuchte der Luft am Quelleneintritt an. Lufteintritt 414 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 415 Zeigt die momentane Drehzahl der Solarpumpe eines externen Wärmetauschers 1 ext.Tau Drehzahl Solarpumpe Zeigt die momentane Drehzahl der Solarpumpe für die Pufferspeicherladung an. Puffer Drehzahl Solarpump Zeigt die momentane Drehzahl der Solarpumpe für die Schwimmbadbeheizung an. Sch'bad 415 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 416 Momentaner Zustand des Ausgangs K9. Tauscher K9 (ACS) Zustand Solarstellglied Momentaner Zustand des Ausgangs K8. Puffer (K8) (ACS) Zustand Solarstellglied Momentaner Zustand des Ausgangs K18. Schw'bad (K18) (ACS) 416 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 417 Zeigt die aktuellen Werte des Feststoffkessels an. Zusatzerzeuger Zeilennr. Bedienzeile 8585 Regeltemperatur 8586 Zusatzerzeugersollwert Zustand Wärmeanforderung (K27) Zustand Zusatzerzeuger Regelung (K32) Zeigt die aktuellen Werte des Zusatzerzeugers an. 417 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 418: Diagnose Verbraucher

    Heizkreismischer 3 Zu Ein ¦ Aus Die Anzeige "Aus" bedeutet, dass die entsprechende Komponente momentan ausgeschaltet ist. Die Anzeige "Ein" bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist. 418 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 419 Gradient Raummodell (Bedienzeile 794, 1094, 1394) für das Umschalten auf einen höheren Sollwert und die Gebäudezeitkonstante (BZ 6110) für das Umschalten auf einen tieferen Sollwert. TRmod TRwAkt TAgem TrwAkt Raumtemperatursollwert aktuell TRmod Raumtemperaturmodell Komfortsollwert Reduziertsollwert Frostschutzsollwert 419 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 420 Anzeige der Trinkwassersoll- und Istwerte, der momentanen Drehzahl der Trinkwasserpumpen in %, der TWW-Zirkulations- und -Ladetemperatur, sowie der Betriebsstunden- und Startzähler und der Vorregler- und Durchlauferhitzer- Temperaturen und Sollwerte. 420 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail...
  • Seite 421 Zeilennr. Bedienzeile 8930 Vorreglertemperatur 8931 Vorreglersollwert Zustand Zubringerpumpe (Q14) Zustand Vorreglermischer Auf (Y19) Zustand Vorreglermischer Zu (Y20) Zustand Zubringerpumpe 2 (Q44) Anzeige der momentanen Vorreglertemperatur und des Sollwertes. 421 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 422 Anzeige der Raumtemperatur, gemessen am zugeordneten Hx-Eingang mit der Einstellung "Raumtemperatur 10V". Zeilennr. Bedienzeile Sondertemperatur 9016 Sondertemperatur 1 9017 Sondertemperatur 2 Anzeige der Messwerte wenn an einem Fühlereingang Bx ein "Sondertemperaturfühler 1" oder 2 konfiguriert ist. 422 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 423 Die Anzeige "Ein" bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist. Zeilennr. Bedienzeile Weitere Relais Zustand Alarmrelais (K10) Zustand Zeitprogramm 5 Relais (K13) Zustand Delta-T Regler 1 K21 Zustand Delta-T Regler 2 K22 Zustände weiterer Relais. 423 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 424: Pumpen- / Ventilkick

    Feststoffkesselpumpe Q10 Rücklaufmischer Auf Rücklaufmischer Zu Pufferspeicher Erzeugersperrventil Y4 Rücklaufventil Trinkwasser Trinkwasserstellglied Q3 wenn keine Anforderung ansteht Vorreglermischer Auf Vorreglermischer Zu TWW Durchmischpumpe Q35 TWW Zwisch'kreispumpe Q33 Zwischenkreismischer Auf 424 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...
  • Seite 425 Heizkreismischer 2 Zu Heizkreismischer 3 Zu Kühlkreis 1 Kühlkreispumpe KK1 Q24 Kühlkreismischer Auf Kühlkreismischer Zu Umlenkventil HK/KK1 Y21 Verbraucherkreis 1...2 Verbr'kreispumpe VK1 Q15 Verbr'kreispumpe VK2 Q18 Schwimmbadpumpe Q19 425 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Einstellungen im Detail 2013-07-22...

  • Seite 426: Anwendungsschemen

    Die Erzeugervarianten und die Zusatzfunktionen sind im separaten TS-Katalog U2359 ersichtlich. Grundschemen Die nachfolgend abgebildeten Anwendungsschemen lassen sich durch die Eingabe einer Nummer voreinstellen (Bedienzeile 5700). Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern. 426 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 427: Sole-Wasser-Wärmepumpe Mit Pumpenheizkreis

    BX13 Quelleneintrittfühler B91 BX14 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 427 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 428 Quelleneintrittfühler B91 BX14 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 428 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 429 Quelleneintrittfühler B91 BX14 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 429 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 430: Sole-Wasser-Wärmepumpe Mit Pufferspeicher Und Mischer- Oder Pumpenheizkreis

    BX14 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 430 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 431 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 431 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 432 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 432 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 433 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 433 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 434 Quellenaust'fühler B92/B84 (B92) Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 434 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 435: Luft-Wasser-Wärmepumpe Mit Pumpenheizkreis

    Quelleneintrittfühler B91 BX14 Quellenaust'fühler B92/B84 (B84) Prozessumkehrventil Y22 Verdichterstufe 1 K1 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 435 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 436 Quellenaust'fühler B92/B84 (B84) Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 436 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 437 Quellenaust'fühler B92/B84 (B84) Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 437 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 438: Luft-Wasser-Wärmepumpe Mit Pufferspeicher Und Mischer- Oder Pumpenheizkreis

    Quellenaust'fühler B92/B84 (B84) Prozessumkehrventil Y22 Verdichterstufe 1 K1 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 438 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 439 Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 439 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 440 Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 440 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 441 Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 441 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 442 Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 442 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 443 Quellenaust'fühler B92/B84 (B92) Kollektorpumpe Q5 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 443 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 444 Solarstellglied Puffer K8 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 444 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 445: Luft-Wasser-Wärmepumpe, Trinkwasserspeicher Mit Tww-Umlenkventil Q3 Und Sonnenkollektor, Pumpenheizkreis

    Quellenaust'fühler B92/B84 (B84) Prozessumkehrventil Y22 Kollektorpumpe Q5 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 445 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 446 Solarstellglied Puffer K8 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 446 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 447 Umlenkventil HK/KK1 Y21 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 447 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 448 Umlenkventil HK/KK1 Y21 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 448 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 449 Umlenkventil HK/KK1 Y21 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (Q8) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 449 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...
  • Seite 450 Prozessumkehrventil Y22 Verdichterstufe 1 K1 Trinkwasserstellglied Q3 Heizkreispumpe HK1 Q2 QX10 QX11 QX12 Quell'pumpe Q8/Ventilat K19 (K19) QX13 Kondensatorpumpe Q9 Niederdruckwächter E9 EX10 Hochdruckwächter E10 EX11 Überlast Verdichter 1 E11 450 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Anwendungsschemen 2013-07-22...

  • Seite 451: Technische Daten

    Strom bei geschlossenem Kontakt DC 3 mA Impulsdauer Min. 20 ms Frequenzeingänge H1, H3 Schutzkleinspannung Arbeitsbereich DC 0...12 V <1.7 V High 2.7...12 V Innenwiderstand >100 k Frequenz Max. 500 Hz 451 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...
  • Seite 452 Klasse 1K3, Temp. -20...65 °C Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70 °C Bedingungen Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50 °C (ohne Betauung) Gewicht Ohne Verpackung 650 g 452 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 453: Erweiterungsmodul Avs75.370

    <95 V High >115 V Innenwiderstand >100 k Fühlereingänge BX21, BX22 NTC 10k (QAZ36, QAD36) Pt1000 (für Kollektor) 5053...9671 Ohm (Raumsollwertkorrektur) Zulässige Fühlerleitungen (Cu) Bei Leitungsquerschnitt 0.25 0.75 Maximallänge 453 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...
  • Seite 454 Klasse 1K3, Temp. -20...65 °C Bedingungen Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70 °C Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50 °C (ohne Betauung) Gewicht Ohne Verpackung 248 g 454 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 455: Erweiterungsmodul Avs75.390

    Klasse 1K3, Temp. -20...65 °C Bedingungen Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70 °C Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50 °C (ohne Betauung) Gewicht Ohne Verpackung 293 g 455 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 456: Modbus-Clip-In Oci350.01/101

    Klasse 1K3, Temp. -20...65 °C Bedingungen Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70 °C Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50 °C (ohne Betauung) Gewicht Ohne Verpackung 35 g 456 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 457: Fühlerkennlinien

    1'170 -8.0 4'152 22.0 1'125 -7.0 3'958 23.0 1'081 -6.0 3'774 24.0 1'040 -5.0 3'600 25.0 1'000 -4.0 3'435 26.0 -3.0 3'279 27.0 -2.0 3'131 28.0 -1.0 2'990 29.0 457 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 458: Ntc 5K

    90.0 170.0 15.0 15699 95.0 175.0 20.0 12488 100.0 180.0 25.0 10000 105.0 185.0 30.0 8059 110.0 190.0 35.0 6535 115.0 195.0 40.0 5330 120.0 200.0 45.0 4372 125.0 458 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 459: Pt1000

    1441.8 1740.2 1155.4 1460.7 1758.6 1174.7 1479.5 8.5.5 Raumsollwertkorrektur T [°K] R [Ohm] 5053 -2.5 5736 6329 -1.5 6849 7308 -0.5 7717 8083 8413 8712 8984 9233 9461 9671 459 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Technische Daten 2013-07-22...

  • Seite 460: Stichwortverzeichnis

    Belegreifheizen ...........98 Anpassen der Teilschemen ....... 319 Betr’stunden Kollek’überhitz ......416 Anschlussklemmen Betr’stunden Solarertrag ........416 AVS75.391 ............22 Betriebsart Anschlussklemmen AVS75.370 ......17 Eco ..............115 Anschlussklemmen AVS75.390 ......20 Heizkreise ............84 460 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 461 EW Sperre ............350 Erzeugersperre ........272, 274 EX1…EX11 ............353 Puffer/Kühlkreis ........272, 275 Puffer/Kühlkreis relativ ........273 Durchflussmessung ........223, 234 Fachmann-Code ..........366 Wärme ............263 Fehler ............... 376 461 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 462 Geräteadresse ..........367 K18 ..............337 Geräteadresse ext Quelle ......... 328 K19 ..............414 Gerätebetriebsstunden ........365 K2 ..............335 Gerätedaten ............. 365 K25 ..............335 Gesamtertrag Solar .......... 416 K25/26 ............330, 334 462 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 463 Drehz max ............. 202 Maximaler Nennsollwert ........116 Drehz min ............202 Minimale Ladetemperatur ......... 257 Drehzahlregelung .......... 199 Minimale Laufzeit ..........411 Drehzahlregelung Sperrzeit ......202 Minimale Pumpendrehzahl ......261, 296 463 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 464 Reduktion Heissgastemp ........157 Pufferspeicherfunktion ....... 100, 114, 294 Reduziertbetrieb .......... 84, 103 Pufferspeichertemperatur Reduziertsollwert ......... 85, 104 Min/Max ..........273, 275 Reduziertsollwertanhebung .........95 Referenzraum ..........92, 109 Pufferzwangsladung ......... 181 464 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 465 Simulationen ............. 386 Quellenzwischenkreis........352 Software-Version ..........365 Verbraucher ..........351 Solar ..............257 Strömungswächter Quelle ......... 177 Stufenfolge ............237 Solarenergieertrag ..........416 Solarertrag ............416 Systemmeldungen ..........367 465 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 466 Tv ....... 134, 201, 208, 217, 296, 301, 312 Verzögerung Netzfehler ............177 Ladeversuche ..........177 Störstellung ............256 Ladevorrang ..........126 Verzögerung Drehstr'fehler ........177 Ladevorrang VK ..........121 Verzögerung Sekundärpumpe ......258 466 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 467 Zwangsladung ..........239 Eingang EX21 ..........392 Zwangsladung Pufferspeicher ......269 Kontakt H1, H3 ..........346 Zwischenkreisüberhöhung ........ 300 Sollwert Heissgastemp ........157 ZX4 ..............355 Witterungsführung mit Raumeinfluss ... 92, 109 467 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies Stichwortverzeichnis 2013-07-22...
  • Seite 468 Siemens Schweiz AG Sektor Infrastructure & Cities Building Technologies Division Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © 2009-2013 Siemens Schweiz AG www.siemens.com/sbt Änderungen vorbehalten 468 / 468 Siemens Wärmepumpenregler CE1U2355de_052 Building Technologies 2013-07-22...

Diese Anleitung auch für:

Avs75.370Rvs61.843Avs75.39x

Inhaltsverzeichnis
