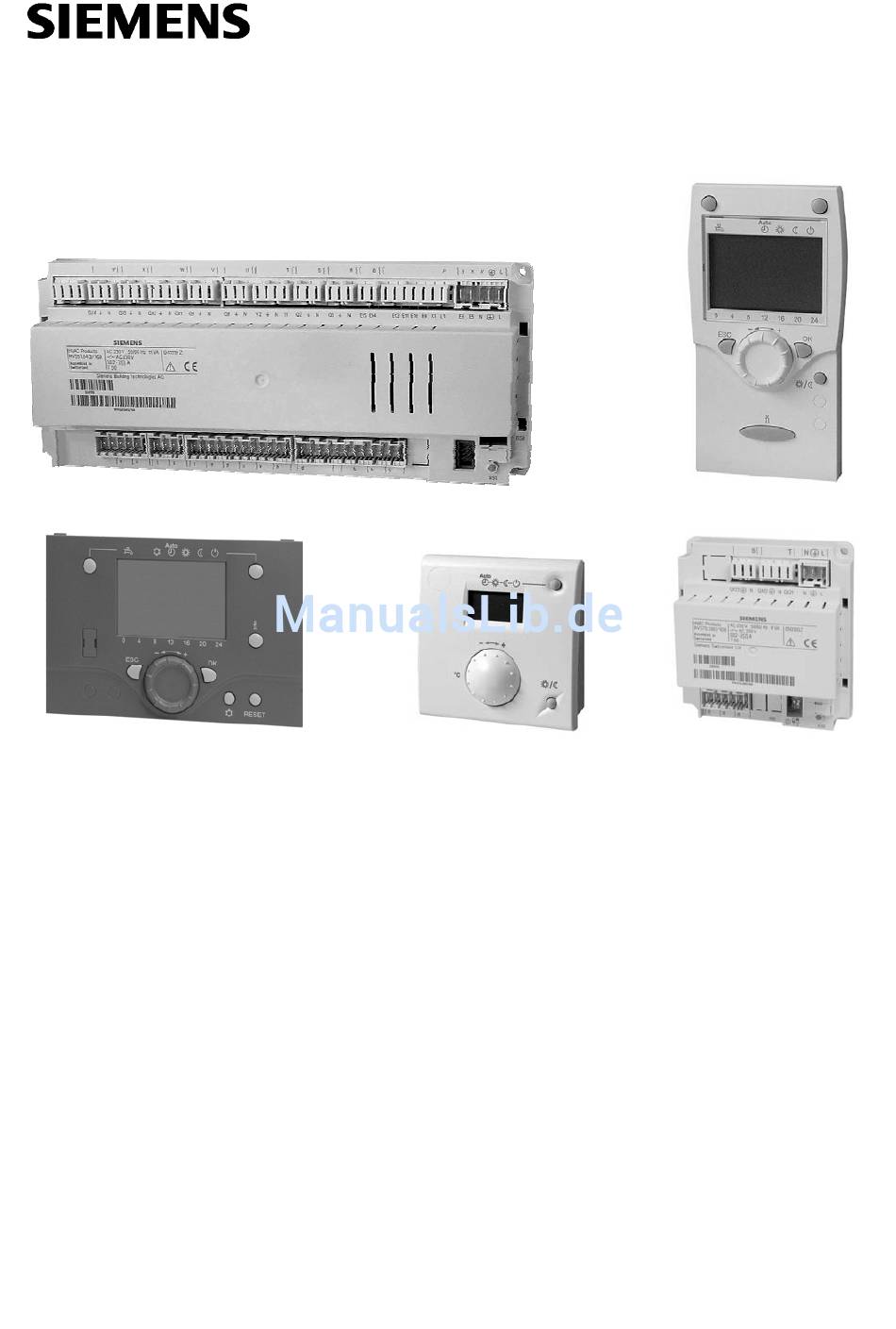

Seite 1

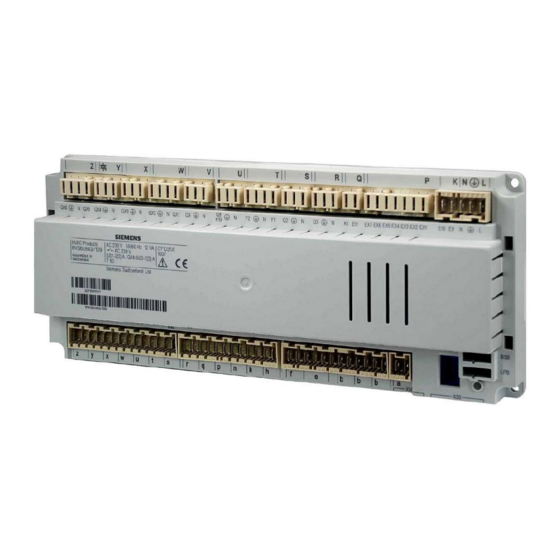

RVS61.843 AVS75.. AVS37.. Albatros QAA75.. Wärmpepumpenregler QAA78.. Benutzerhandbuch OEM QAA55.. Ausgabe 1.0 Reglerserie A Siemens Schweiz AG CE1U2355de_02a HVAC Products 2. November 2007...
Seite 2
ID A6V10084550 (doc) ID A6V10084552 (pdf) 2/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2. November 2007...
Software Version 99.9 Funk Binding Nein Nein ¦ Ja Testmode Aus ¦ Ein Raumgerät 1 Fehlt ¦ Betriebsbereit ¦ Kein Empfang ¦ Batt. wechseln 5/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 6
Mo - So ¦ Mo - Fr ¦ Sa - So ¦ Mo ¦ Di ¦ Mi ¦ Do ¦ Fr ¦ Sa ¦So 6/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 7
/ -10 °C Vorlaufsollwert Minimum BZ 741 °C Vorlaufsollwert Maximum BZ 740 °C Raumeinfluss Raumtemperaturbegrenzung / 0.5 °C Schnellaufheizung °C Schnellabsenkung Bis Reduziertsollwert 7/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 8
Vorlaufsollwert Min bei TA 35°C °C Raumeinfluss °C Raumtemperaturbegrenzung / 0.5 °C Mischerunterkühlung °C Antrieb Typ 3-Punkt 2-Punkt ¦ 3-Punkt Schaltdifferenz 2-Punkt °C 8/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 9
Aus ¦ Funktionsheizen ¦ Belegreifheizen ¦ Funktions-/ Belegreifheizen ¦ Belegreif-/ Funktionsheizen ¦ Manuell 1151 Estrich Sollwert manuell °C 1155 Estrich Sollwert aktuell °C 9/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 10
Immer Aus ¦ Heizbetrieb ¦ Immer 1470 Mit Pufferspeicher Nein ¦ Ja 1472 Mit Vorregler / Zubring’pumpe Nein ¦ Ja 1482 Pumpendrehzahl Minimum 10/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 11
2040 H2 Kälteanforderung 2-Leitersystem 2-Leitersystem* ¦ 4-Leitersystem 2044 H3 TWW-Ladevorrang Nein¦ Ja* 2046 H3 Übertemperaturabnahme Aus¦ Ein* 2048 H3 mit Pufferspeicher Nein¦ Ja* 11/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 12
2823 Soll Temp’spreizung Verda °C 2824 Max Abweich Spreiz Verda °C 2840 Schaltdiff Rücklauftemp °C 2841 Verd’laufzeit min einhalten Nein Nein ¦ Ja 12/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 13
Verdampfertemp Abtau-Ende °C 2958 Anzahl Abtauversuche Max 2959 Abtau Stabilisierungsdauer 2962 Dauer Abtausperre 2963 Dauer bis Zwangsabtauen 2964 Abtaudauer Maximal 2965 Abtropfdauer Verdampfer 13/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 14
Ladetemp Min Schwimmbad °C 3822 F Ladevorrang Speicher Trinkwasserspeicher Kein ¦ Trinkwasserspeicher ¦ Pufferspeicher 3825 F Ladezeit relativer Vorrang 3826 F Wartezeit relativer Vorrang 14/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Mit B4 ¦ Mit B42/B41 4761 Zwangsladung mit Elektro Nein Nein ¦ Ja 4783 Mit Solareinbindung Nein Nein ¦ Ja Trinkwasser-Speicher 5010 Ladung Mehrmals / Tag 15/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 16
Pumpendrehzahl Maximum 5544 Antrieb Laufzeit 5545 Mischer P-Band Xp °C 5546 Mischer Nachstellzeit Tn 5547 Mischer Vorhaltezeit Tv Konfiguration 5700 Voreinstellung 5710 Heizkreis 1 16/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 19
Einschaltbefehl WP Stufe 1 ¦ Einschaltbefehl WP Stufe 2 5951 Wirksinn Kontakt H1 Ruhekontakt ¦ Arbeitskontakt* 5952 Funktionswert Kontakt H1 °C 5953 Spannungswert 1 H1 5954 Funktionswert 1 H1 -100 19/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 20
Wirksinn Eingang EX5 Arbeitskontakt Ruhekontakt ¦ Arbeitskontakt 5990 Funktion Eingang EX6 Strömungswächter Keine ¦ EW Sperre ¦ Niedertarif ¦ Überlast Verdichter 2 ¦ 20/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 21
Umlenkventil Kühlen Y21 ¦ Luftentfeuchter K29 ¦ Wärmeanforderung K27 ¦ Kälteanforderung K28 ¦ Alarmausgang K10 ¦ Zeitprogramm 5 K13 Relaisausgang QX23 6032 Kein 21/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 22
Leistungssollwert ¦ Wärmeanforderung ¦ Kälteanforderung ¦ Wärmepumpe modulierend Standard 6071 Signallogik Ausgang UX Standard ¦ Invertiert 0..10V 6072 Signal Ausgang UX 0..10V ¦ PWM 22/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 23
6600 Geräteadresse 6601 Segmentadresse 6604 Busspeisung Funktion Automatisch Aus ¦ Automatisch 6605 Busspeisung Status Aus ¦ Ein 6610 Anzeige Systemmeldungen Nein ¦ Ja 23/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 24
ST Wiederholung Fehler 108: Heissgas Verdichter 2 ST Wiederholung Fehler 134: Sammelstörung WP ST Wiederholung Fehler 204: Ventilator Überlast ST Wiederholung Fehler 222: HD bei WP-Betrieb 24/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 25
Keine Zuständigkeitsanzeige ¦ Nur Telefonnummeranzeige ¦ Service ¦ Kundendienst ¦ Installateur ¦ Hauswart ¦ Verwaltung ¦ Kältetechniker ¦ Hotline 7183 Telefon Zuständigkeit 2 Ziffern 25/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Kollektor 2/TWW -168 °C 8551 dT Kollektor 2/Puffer -168 °C 8552 dT Kollektor 2/Schwimmbad -168 °C Diagnose Verbraucher 8700 Aussentemperatur -50.0 50.0 °C 29/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 30
Elektroeinsatz TWW K6 Aus ¦ Ein 8825 Drehzahl Trinkwasserpumpe 8826 Drehzahl TWW Zw'kreispumpe 8827 Drehzahl Dl'erhitzerpumpe 8830 Trinkwassertemperatur 1 140.0 °C 8831 Trinkwassersollwert 80.0 °C 30/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 31
Relaisausgang QX22 Modul 1 Aus ¦ Ein 9052 Relaisausgang QX23 Modul 1 Aus ¦ Ein 9053 Relaisausgang QX21 Modul 2 Aus ¦ Ein 31/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
Seite 32
9054 Relaisausgang QX22 Modul 2 Aus ¦ Ein 9055 Relaisausgang QX23 Modul 2 Aus ¦ Ein 32/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 1 Übersicht der Einstellungen 2. November 2007...
So kann, z.B bei einer Lüftungsanwendung o.ä., eine konstante Wärmeabgabe ohne Einfluss des TWW-Ladevorrangs gewährleistet werden. 2.5 Schwimmbad Zeilennr. Bedienzeile 2070 Schwimmbadtemp Maximum 34/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Vorlaufsollwert TVmax Vorlaufsollwert-Maximimum TVmin Vorlaufsollwert-Minimum Vorlaufsollwert Kühlen Min Mit dieser Begrenzung kann die untere Grenze für den Vorlaufsollwert beim Kühlen definiert werden. 35/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Maximale Abweichung von der gewünschten Temperaturspreizung gegen oben oder Kondens unten. Ist die gemessene Abweichung während mindestens drei Minuten höher als die eingestellte maximale Abweichung, erscheint die entsprechende Statusmeldung. 36/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Statusmeldung nur, wenn beide Stufen in Betrieb sind. Die Parameter 2823 und 2824 sind im Kühlbetrieb und bei Verwendung von Luft / Wasser-Wärmepumpen nicht aktiv. 37/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Sie kann erst nach Ablauf der minimale Stillstandszeit (Bedienzeile 2843) wieder in Betrieb genommen werden, sofern die Heissgastemperatur um die einstellbare Schaltdifferenz Heissgas (Bedienzeile 2847) unter die reduzierte maximale Heissgastemperatur gesunken ist. 38/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Der Niederdruck–Pressostat wird immer berücksichtigt. Ohne Abtauen Während aktiver Abtaufunktion wird der Niederdruck–Pressostat nicht berücksichtigt. Diese Funktion wirkt nur auf Luft / Wasser-Wärmepumpen 39/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Verdampfer die „Verdampfertemp Abtau-Ende“ (2954) kann der Abtauprozess erfolgreich beendet werden und der Verdichter schaltet während der Abtropfdauer (2965) aus. Anschliessend wird der Heizbetrieb wieder aufgenommen. 40/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
über die Bedienzeile (7152). Beim manuellen Abtauen werden die Freigabetemperatur (2951) und die „Dauer Abtausperre“ (2962) nicht berücksichtigt. Bei einer anstehenden WP Sperre wird ein aktiver Abtauprozess zu Ende geführt. 41/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Seite 42
Der Verdichter schaltet wieder ein, wenn beide Fühler um die „Schaltdifferenz Rücklauftemperatur“ (2840) über die „minimale Ausschalttemperatur“ gestiegen sind und die min. Stillstandszeit (2843) abgelaufen ist. 42/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Drehz max V'lator/Q'Pump Ventilator Luft/Wasser-Wärmepumpe 3011 Drehz min V'lator/Q'Pumpe Quellenpumpe 3012 Quelle Aus unter Temp B83 3015 Beginn Drehzahlreg B83 3016 Ende Drehzahlregelung B83 43/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Maximale Drehzahl Die drehzahlgesteuerten Pumpen / Ventilatoren werden mit maximaler Drehzahl eingeschaltet. Anschliessend senkt die Drehzahlregelung die Drehzahl bis die erforderliche Drehzahl erreicht ist. 44/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Während einer Zwangsladung ist immer mindestens ein Erzeuger freigegeben. Weitere Erzeuger werden linear über die Temperaturdifferenz von 15°C und die „Max Anzahl Erzeuger bei TA“, sowie anhand der gedämpften Aussentemperatur freigegeben. 45/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Ist die Temperaturdifferenz wieder ausreichend, wird wieder auf die eingestellte Führungsstrategie umgeschaltet. Die Wegschaltung aufgrund der minimalen Temperaturspreizung gilt nicht für den letzten Erzeuger in der Kaskade. 46/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Legt die Tageszeit fest, ab welcher die Kollektorstartfunktion freigegeben ist. Kollektorstartfunktion Ein Kollektorstartfunktion Aus Legt die Tageszeit fest, ab welcher die Kollektorstartfunktion ausgeschaltet ist (z.B. in der Nacht). 47/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Der Wärme-/ Kälteerzeuger wird nur in Betrieb genommen, wenn der Pufferspeicher den aktuellen Wärme- / Kältebedarf der Verbraucher nicht mehr abdecken kann. Auto Erzeugersperre Die Schaltdifferenz ist einstellbar. 48/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Seite 49
Sinkt die Speichertemperatur unter die max. Speichertemperatur minus 0.5 K wird die Sperrung aufgehoben. 4726 0.5 K QK/YK Kälteerzeuger QK / YK Kühlkreispumpen / Kühlkreismischer 49/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Erreicht die Speichertemperatur die hier eingestellte maximale Speichertemperatur, so Maximum wird die Kollektorpumpe ausgeschaltet. Sie wird wieder freigegeben, wenn die Speichertemperatur um 1 °C unter die maximale Speichertemperatur gesunken ist. 50/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
TW-Freigabe nach der letzten Absenkperiode - frühestens aber 2.5 Stunden vor Mitternacht. Tag 1 Tag 2 Tag 3 Tag 4 Heizprogramm 24:00 0:00 22:00 TWW-Freigabe 2.5h 2.5h 2.5h 2.5h 51/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Speichertemperatur um 1 °C unter die maximale Speichertemperatur gesunken ist. Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen bis die Speichersicherheitstemperatur erreicht wird. 52/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
5531 Pumpendrehzahl Maximum Pumpendrehzahl Die maximale Drehzahl für die Durchlauferhitzerpumpe ist definierbar. Der oberste Maximum Leistungsbereich der Pumpe kann, sofern erwünscht, gesperrt werden. 54/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Arbeitskontakt Wirksinn Der Wirksinn der Kontakte kann eingestellt werden: Ruhekontakt Der Kontakt ist geschlossen und muss zum Aktivieren der gewählten Funktion geöffnet werden. 55/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Fällt der Druck um eine Schaltdifferenz unter den Grenzwert, wird der Fehler gelöscht. Wasserdruck Minimum Unterschreitet der am Eingang Hx gemessene Druckwert den eingestellten Grenzwert (Parameter Wasserdruck Minimum), wird die entsprechende Wartungsmeldung ausgelöst. 56/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Fehlern (z.B. TW angesprochen, Kommunikationsfehler) zu verhindern. Es ist aber zu beachten, dass kurzzeitig auftretende Fehler, welche aber dauernd und schnell wiederkehren, damit auch gefiltert werden.. 57/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Fehler- und Wartungsmeldungen. Telefon Zuständigkeit 3 - 5 Auf diesen Bedienzeilen erfolgt die Einstellung der Zuständigkeits-Telefonnummern für die entsprechenden Fehler- und Wartungsmeldungen. 58/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Abtropfen Abkühlen Verdampfer Störung Zwangsabtauen Abtaustabilisierung Abtauen mit Ventilator Abtauen mit Verdichter Zwangsabtauen Ventilator Zwangsabtauen Verdichter Zeigt den aktuellen Status der Abtaufunktion an. 59/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Sollwert und die Gebäude-Zeitkonstante (Bedienzeile 6110) für das Umschalten auf einen tieferen Sollwert. TRmod TRwAkt TAgem TRwAkt Raumtemperatursollwert aktuell TRmod Raumtemperatur Model Komfortsollwert Reduziertsollwert Frostschutzsollwert TAgem Gemischte Aussentemperatur 60/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products 2 Einstellungen im Detail 2. November 2007...
Seite 61
Quellenschutz ............55 Fehler-Reset ............. 58 Raummodell-Gradient ..........56 Fehlerwiederholung ..........40 Raumtemperatur-Modell 1 / 2 / P ......60 Fehlerwiederholungen ..........58 Reduktion Heissgastemp Max ........39 Frostschutz Reset 61/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products Stichwortverzeichnis 2. November 2007...
Seite 62
TA Max Luft ...............37 Xp ................33 TA Min Luft ..............37 Telefon Zuständigkeit ..........58 Zeit Sollwertführung..........56 Temperaturdifferenz Zuständigkeits-Telefon ..........58 Kollektor ...............47 Zuständigkeits-Text ..........58 62/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products Stichwortverzeichnis 2. November 2007...
Seite 63
63/64 Siemens Schweiz AG CE1U2355de_02a Benutzerhandbuch RVS61.843 OEM-Erweiterung HVAC Products Stichwortverzeichnis 2. November 2007...
