2

Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für folgende Produkte:
VRC 470/4 – Artikelnummer
Deutschland
Österreich
Belgien
Schweiz
2.4

Nomenklatur

Der Begriff Wärmepumpe wird verwendet, wenn zwischen
den Wärmepumpen nicht unterschieden wird.
Der Begriff Hybidwärmepumpe wird verwendet, wenn die
Wärmepumpe VWS 36/4 230V oder VWL 35/4 S 230V be-
troffen ist.
Der Begriff Monoblockwärmepumpe wird verwendet, wenn
die Wärmepumpe VWL 85/2 A 230V, VWL 115/2 A 230V
oder VWL 115/2 A 400V betroffen ist.

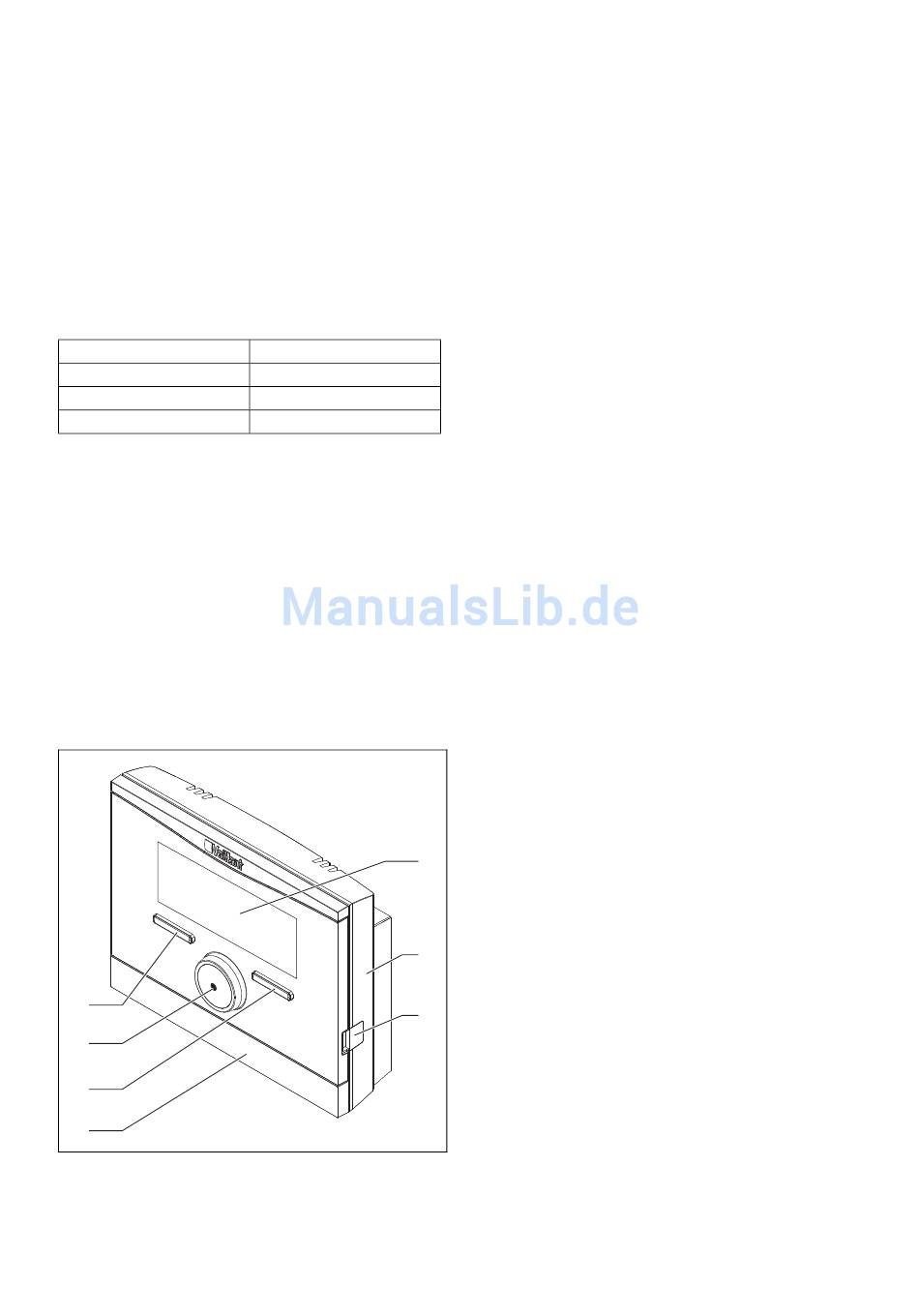

3 Geräteübersicht
3.1

Aufbau des Produkts

7
6
5
4
1 Display
2 Wandsockel
0020111121_04 calorMATIC 470 Betriebsanleitung
0020171280
0020171280
0020108128
0020108128
1
2
3
3 Diagnosebuchse
4 Wandsockelblende
Hinweise zur Dokumentation 2
5 Rechte Auswahltaste
6 Drehknopf
3.2

Typenschild

Das Typenschild befindet sich im Inneren des Reglers und
ist von außen nicht zugänglich.
3.3

Serialnummer

Aus der Serialnummer können Sie die 10-stellige Artikelnum-
mer entnehmen. Die Serialnummer können Sie sich unter
Menü → Information → Serialnummer anzeigen lassen. Die
Artikelnummer steht in der zweiten Zeile der Serialnummer.
3.4

Regelfunktion

Der Regler regelt die Vaillant Heizungsanlage und die
Warmwasserbereitung eines angeschlossenen Warmwas-
serspeichers.
Wenn der Regler in einem Wohnraum montiert ist, dann kön-
nen Sie die Heizungsanlage und die Warmwasserbereitung
von einem Wohnraum aus bedienen.
Wenn ein Lüftungsgerät angeschlossen ist, dann regelt der
Regler auch das Lüftungsgerät. Sie können das Lüftungs-
gerät vom Wohnraum aus bedienen, wenn der Regler im
Wohnraum montiert ist.
3.4.1 Heizungsanlage
3.4.1.1 Heizen
Mit dem Regler können Sie eine Wunschtemperatur für
unterschiedliche Tageszeiten und für unterschiedliche
Wochentage einstellen.
Der Regler ist ein witterungsgeführter Regler mit einem im
Freien montierten Temperaturfühler. Der Temperaturfühler
misst die Außentemperatur und leitet die Werte an den Reg-
ler weiter. Bei niedriger Außentemperatur erhöht der Regler
die Vorlauftemperatur der Vaillant Heizungsanlage. Wenn
die Außentemperatur steigt, senkt der Regler die Vorlauf-
temperatur ab. So reagiert der Regler auf die Schwankungen
der Außentemperatur und regelt über die Vorlauftempera-
tur die Raumtemperatur konstant auf die Wunschtemperatur,
die Sie eingestellt haben.
3.4.1.2 Kühlen
Der Raumtemperaturfühler misst die Raumtemperatur und
leitet die Werte an den Regler weiter. Wenn die Raum-
temperatur höher ist als die eingestellte Wunschtemperatur,
dann senkt der Regler die Vorlauftemperatur ab.
3.4.1.3 Lüftung
Wenn ein Lüftungsgerät angeschlossen ist, dann unterstützt
der Regler die Lüftungsfunktion.
Mit dem Regler können Sie die Wunschlüftungsstufe und
Zeit für die Lüftung einstellen.
7 Linke Auswahltaste
5
