AS
5. Aufstellung und Einbau
Die für abwassertechnische Anlagen jeweils gültigen Vorschriften und
ACHTUNG
Explosionsschutz-Richtlinien sind zu beachten.
Das Kabelleerrohr zur Schaltanlage ist nach dem Einziehen der Kabel
und Steuerleitungen durch Ausschäumen gasdicht zu verschließen.
Insbesondere sind die Sicherheitsregeln für Arbeiten in umschlossenen
Räumen von abwassertechnischen Anlagen sowie die allgemein aner-
kannten Regeln der Technik zu beachten.

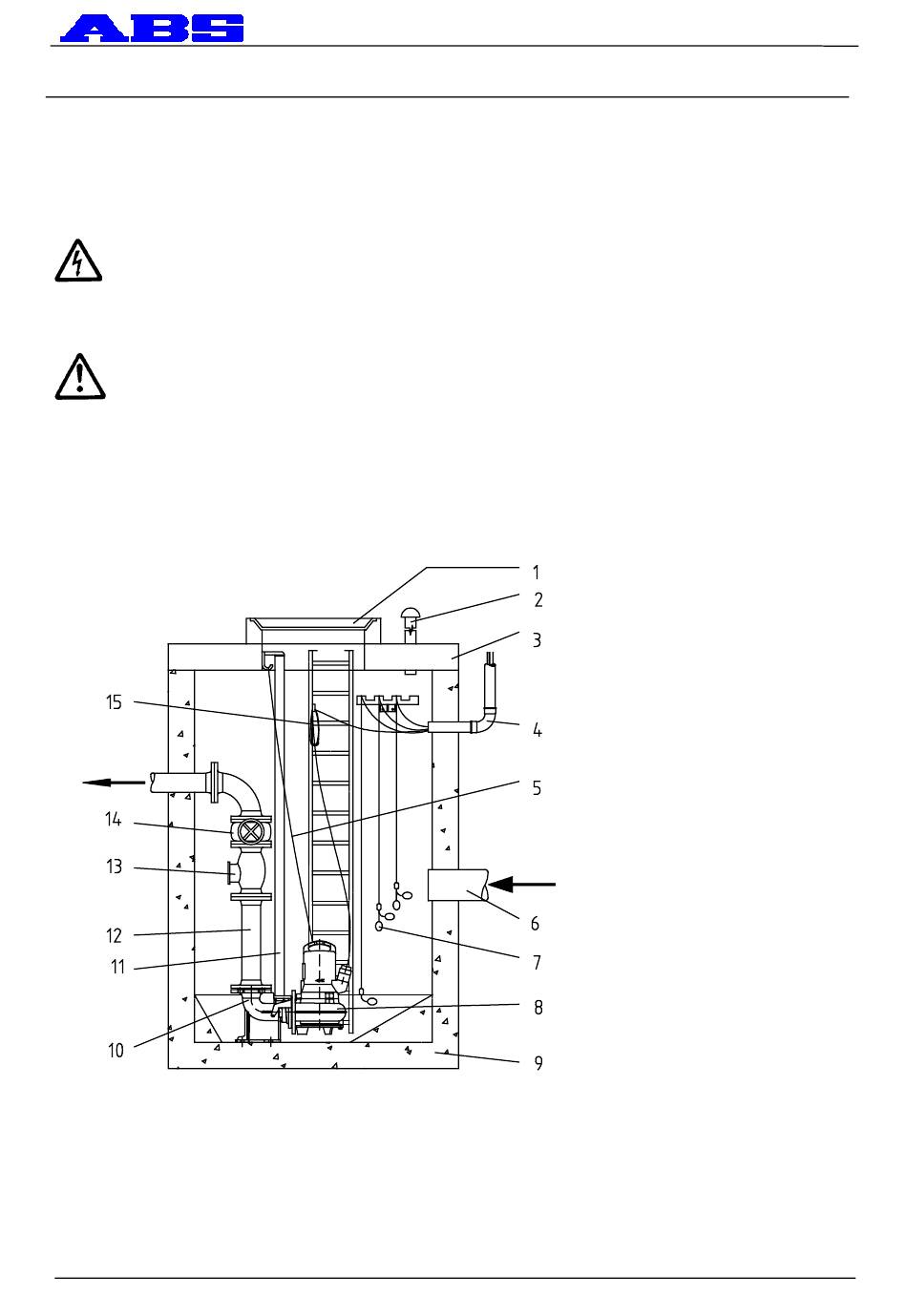

5.1 Installationsbeispiel, Betonschacht.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
24
Schachtdeckel
Be- und Entlüftung
(über Dach)
Schachtdecke
Muffe für Kabelschutz-
rohr zur Steueranlage
Kette
Zulauf
Kugelschwimmschalter
Tauchmotorpumpe
Betonschacht
Krümmerfußstück
Führungsrohr
Druckleitung
Rückflußverhinderer
Absperrschieber
Motoranschlußkabel
