AS
4.1
Zubehör

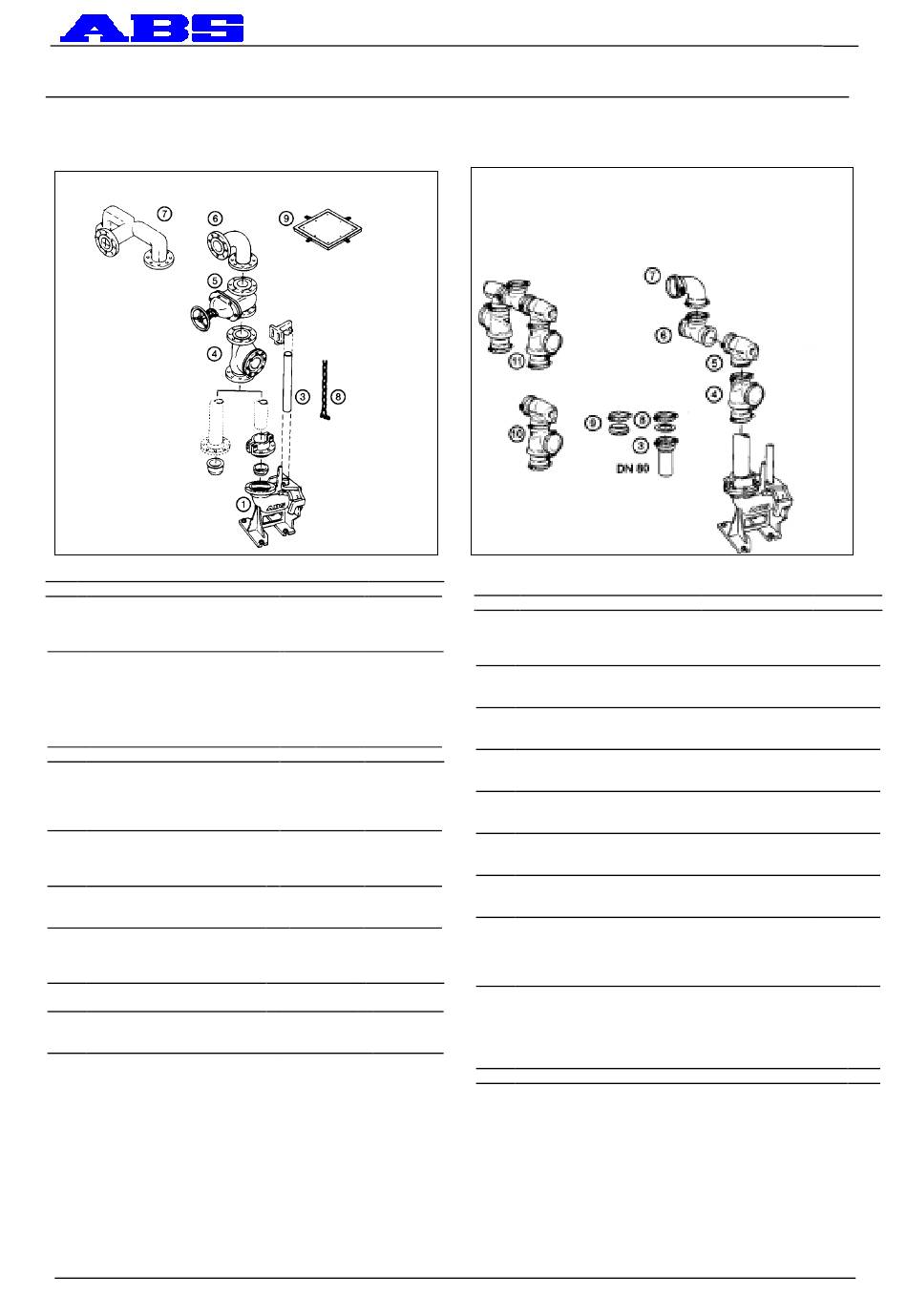

Stationäre Installation (naß) mit ABS Kupplungsautomatik
Beschreibung (Material)
(1)
Krümmerfußstück mit 90° Bogen
( GG-25 Gußeisen) für das autom.
ABS Kupplungssystem mit
DIN Flanschbefestigung
(3)
Führungsrohr (Stahl,verzinkt)
O
Druckrohrleitung
(auf Anfrage, bitte Ø und Länge angeben)
(4)
Kugelrückschlagventil
(GG-25) mit Reinigungsöffnung
und Anlüftvorrichtung, einschl.
1 Satz Schrauben und1 Dichtung,
Flansche nach PN 16
(5)
Absperrschieber (GG-25)
einschl. Handrad, 1 Satz
Schrauben und 1 Dichtung,
Flansche nach PN 16
(6)
90° Bogen, Q-Stück,
(SG Eisen nach DIN 28637)
(7)
Vereinigungsstück (St. 37 Stahl)
zur Verbindung der beiden
Druckleitungen (nur bei Doppel-
pumpstation erforderlich)
(8)
Kette (Stahl, verzinkt)
einschl. Schäkel
(9)
Schachtabdeckung (St 37 Stahl)
mit Rahmen und Dichtung
Größe
Artikel-Nr.
2"
62320560
DN 65
62320673
DN 80
62320649
2"
1 m
31380001
2 m
31380002
3 m
31380003
4 m
31380004
5 m
31380005
6 m
31380006
2"
61400513
DN 65
61400543
DN 80
61400534
2"
14040007
DN 80
61420500
DN 80
62610302
DN 80/80/ 80
62610001
DN 80/100/ 80
62610002
m 14990002
+ 14990008
500x 500 mm
14990051
700x 700 mm
14990052
700x1400 mm
14990053
23
Stationäre Installation (naß) mit ABS Kupplungsautomatik und
Synthetikarmaturen
Beschreibung (Material)
(3)
Übergangsstück SUF 80/100
zum Anschluß der Synthetik-Armaturen an
ABS Krümmerfußstück , einschl. einer
Schnellspannschelle SSR mit Profildichtung
(4)
Kugelrückschlagventile SKV 100
mit Anlüftvorrichtung, einschl.
2 Schnellspannschellen SSR mit Profildichtung
(5)
Absperrschieber SAS 100 einschl.
1 Schnellspannschelle SSR mit Profil-
und 1 Flachdichtung
(6)
Vereinigungsstück SV 100
einschl. 1 Schnellspannschelle SSR mit Profil-
und 2 Flachdichtungen
(7)
Rohrbogen SR 90º/100
einschl. 2 Schnellspannschellen SSR
mit Profil- und 1 Flachdichtung
(8)
Schnellspannschelle SSA 100
einschl. Flachdichtung für die Verbindung
Armatur mit Armatur
(9)
Schnellspannschelle SSR 100 einschl.
Profildichtung und Spannring für die
Verbindung Armatur mit Rohr
(10)
Kombi-Armatur S1 für
Hebeanlagen mit Pumpe, bestehend aus:
1 Kugelrückschlagventil SKV 100, 1 Absperrschieber
SAS 100, 2 Schnellspannschellen SSR mit 2 Profildichtungen,
1 Schnellspannschelle SSA mit 1 Flachdichtung
(11)
Kombi-Armatur S2
für Hebeanlagen mit 2 Pumpen, bestehend aus:
2 Kugelrückschlagventilen SKV 100, 2 Absperrschieber
SAS 100,1 Vereinigungsstück SV 100 mit 3 Schnellspann-
schellen SSR 100 mit 3 Profildichtungen,
4 Schnellspannschellen SSA mit 3 Flachdichtung
Technische Änderungen im Sinne der technischen Weiterentwicklung vorbehalten!
Größe
Artikel-Nr.
Muffe 4"
62540028
Muffe 4"
61400553
Muffe 4"
61420581
Muffe 4"
62610041
Muffe 4"
61090158
61900020
61900015
Muffe 4"
61900017
Muffe 4"
61900018
