Bedieneinheit

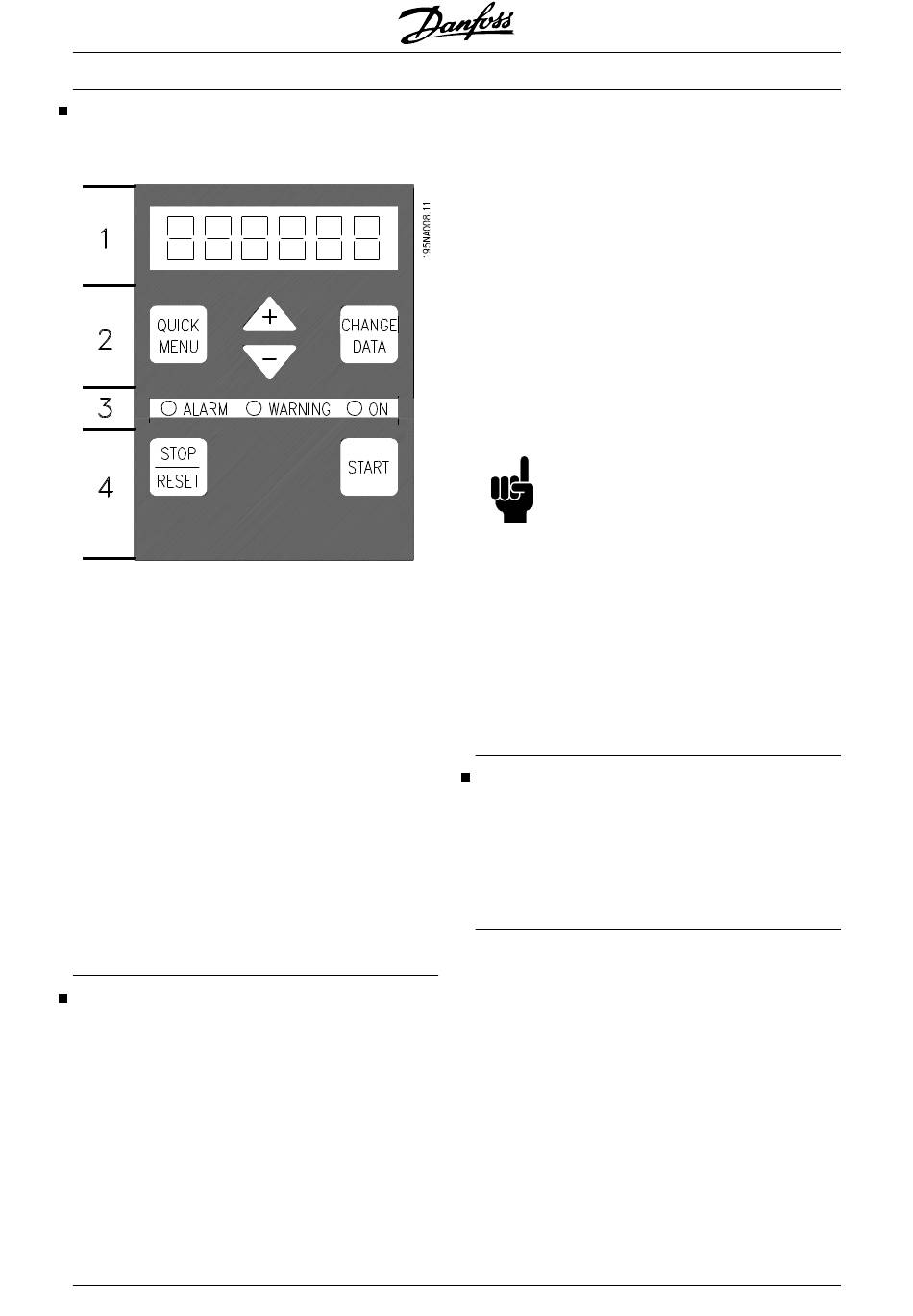

Vorne am Frequenzumrichter befindet sich ein Be-
dienfeld.
Die Funktionen des Bedienfelds sind in vier Gruppen
aufgeteilt:
1.
Sechsstelliges LED-Display.
2.
Tasten zum Ändern der Parameter und der
Anzeigefunktion.
3.
Leuchtanzeigen.
4.
Bedientasten für Ortsteuerung.
Alle Datenanzeigen erfolgen über ein sechsstelliges
LED-Display, das im Normalbetrieb ständig eine Be-
triebsvariable anzeigen kann. Als Ergänzung zum Dis-
play gibt es drei Leuchtanzeigen für Netzanschluss
(ON), Warnung (WARNING) und Alarm (ALARM). Die
meisten Parametersätze des Frequenzumrichters
sind unmittelbar über das Bedienfeld änderbar, es sei
denn, diese Funktion wurde über den Parameter 018
Eingabesperre gesperrt [1].
Bedientasten
[SCHNELLMENÜ] bietet Zugang zu den zum Schnell-
menü gehörigen Parametern.
Die Taste [SCHNELLMENÜ] wird auch benutzt, wenn
eine Änderung eines Parameterwertes nicht übernom-
men werden soll.
Siehe auch [SCHNELLMENÜ] + [+].
[DATEN ÄNDERN] dient zum Ändern einer Einstel-
lung.
Mit der Taste[DATEN ÄNDERN] wird außerdem die
Änderung von Parametereinstellungen übernommen.
8
[+] / [-] dienen zur Parameterauswahl und Änderung
der gewählten Parameterwerte.
Diese Tasten dienen im Displaymodus auch zum Um-
schalten zwischen den Anzeigen der Betriebsvariab-
len.
Die Tasten [SCHNELLMENÜ] + [+] müssen gleich-
zeitig gedrückt werden, um Zugang zu allen Parame-
tern zu erhalten. Siehe Menümodus.
[STOPP/RESET] dient zum Anhalten des angeschlos-
senen Motors oder zum Quittieren (Reset) des Fre-
quenzumrichters nach einer Störung.
Kann als Wirksam [1] oder Blockiert [0] in Parameter
014 Taster Stopp gewählt werden. Im Displaymodus
blinkt die Anzeige, wenn die Stoppfunktion aktiviert
wird.
[START] dient zum Starten des Frequenzumrichters.
Ist immer aktiv, aber die [START]-Taste kann einen
Stoppbef ehl nicht aufheben.
Manuelle Initialisierung
Netzspannung ausschalten. [QUICK MENU] + [+] +
[CHANGE DATA] Tasten gedrückt halten und gleich-
zeitig die Netzspannung einschalten. Tasten loslas-
sen; der Frequenzumrichter ist nun in der Werksein-
stellung programmiert.
®
MG.27.A2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Serie VLT® 2800
ACHTUNG!
Wenn die Taste [STOPP/RESET] in Pa-
rameter 014 auf Taster Stoppauf Blo-
ckiert [0] eingestellt ist und kein Stoppbe-
fehl über die digitalen Eingänge oder die
serielle Schnittstelle gegeben wird, so
kann der Motor nur durch Abschalten der
Netzspannung für den Frequenzumrich-
ter gestoppt werden.
