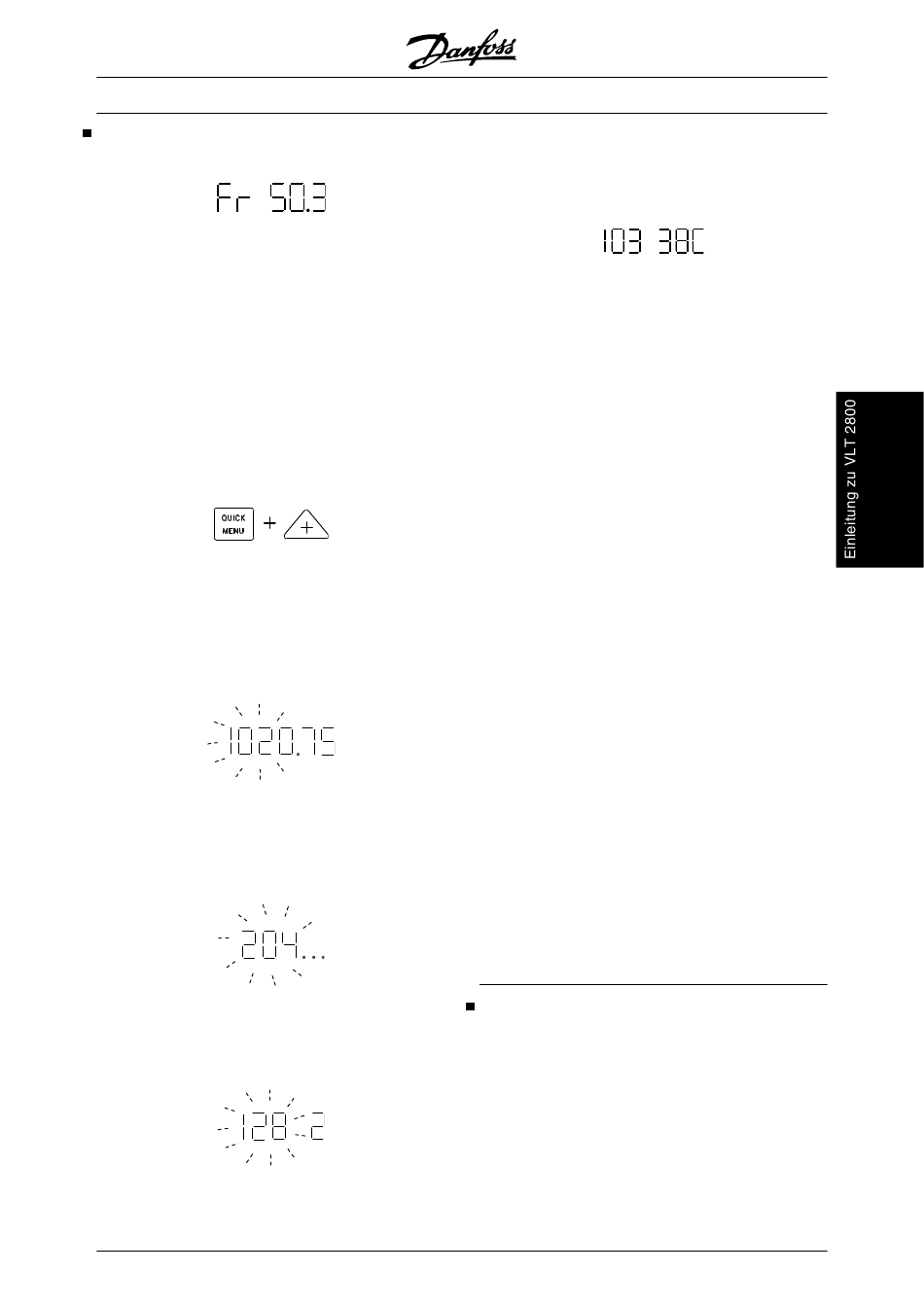

Displayanzeige
Anzeigemodus
Im Normalbetrieb kann ständig eine Betriebsvariable
nach Wahl des Anwenders angezeigt werden. Mit den
Tasten [+/-] können die folgenden Optionen im Dis-
playmodus angezeigt werden:
Ausgangsfrequenz [Hz]
-
-
Ausgangsstrom [A]
-
Ausgangsspannung [V]
Zwischenkreisspannung [V]
-
-
Ausgangsleistung [kW]
-
Skalierte Ausgangsfrequenz f
Menümodus
Zum Aufruf des Menümodus müssen [QUICK MENU]
und [+] gleichzeitig gedrückt werden.
Im Menümodus können die meisten Parameter des
Frequenzumrichters geändert werden. Mit den [+/-]
Tasten werden die Parameter nacheinander ange-
zeigt. Während der Anzeige im Menümodus blinkt die
jeweilige Parameternummer.
Das Display zeigt, dass die Einstellung in Parameter
102 Motorleistung, P
0,75 ist. Um den Wert 0,75 zu
M,N
ändern, muss zuerst [CHANGE DATA] gedrückt wer-
den. Der Parameterwert kann dann über die [+/-]-
Tasten geändert werden.
Wenn das Display für einen gegebenen Parameter
rechts drei Punkte anzeigt, hat der Parameterwert
mehr als drei Stellen. Zur Anzeige des Werts
[CHANGE DATA] drücken.
®
MG.27.A2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Das Display zeigt, dass die Einstellung für Parameter
128 Thermischer Motorschutz Abschaltung Thermistor
[2] ist.
Quick-Menü
Die Taste [QUICK MENU] bietet Zugriff auf die 12
wichtigsten Parameter des Frequenzumrichters. Nach
der Programmierung ist der Frequenzumrichter in den
meisten Fällen betriebsbereit. Wenn die Taste [QUICK
MENU] im Anzeigemodus gedrückt wird, wird das
Quick-Menü gestartet. Mit den [+/-] Tasten können Sie
die Parameter im Quick-Menü nacheinander anzeigen
und dann den Parameterwert nach dem Drücken von
[CHANGE DATA] mit den [+/-] Tasten ändern.
DieQuick-Menü-Parameter sind:
x Par. 008
out
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Parameter 102 - 106 können auf dem Typenschild des
Motors abgelesen werden.
Hand-Steuerung (Hand On) und Fern-Betrieb (Au-
to On)
Im Normalbetrieb arbeitet der Frequenzumrichter im
Auto-Betrieb, wobei das Sollwertsignal extern, analog
oder digital über die Steuerklemmen vorgegeben wird.
Im Hand-Betrieb kann der Sollwert jedoch über das
LCP vorgegeben werden.
Beim Schalten in den Hand-Betrieb bleiben die fol-
genden Steuersignale an den Steuerklemmen aktiv:
Serie VLT® 2800
Par. 100 Konfiguration
Par. 101 Drehmomentkennlinie
Par. 102 Motorleistung P
M,N
Par. 103 MotorspannungU
M,N
Par. 104 Motorfrequenz f
M,N
Par. 105 Motorstrom I
M,N
Par. 106 Motornenndrehzahl n
Par. 107 Automatische Motoranpassung
Par. 202 Maximale Ausgangsfrequenz f
Par. 203 Sollwertbereich
Par. 204 Min. Sollwert, Ref
MIN
Par. 205 Max. Sollwert, Ref
Par. 207 Rampe-Auf Zeit
Par. 208 Rampe-Ab Zeit
Par. 002 Ort-/Fernbetrieb
Par. 003 Ortsollwert
M,N
MAX
MAX
9
