4.6
Verwendung der optionalen Traverse mit 2 (3) Saugplatten

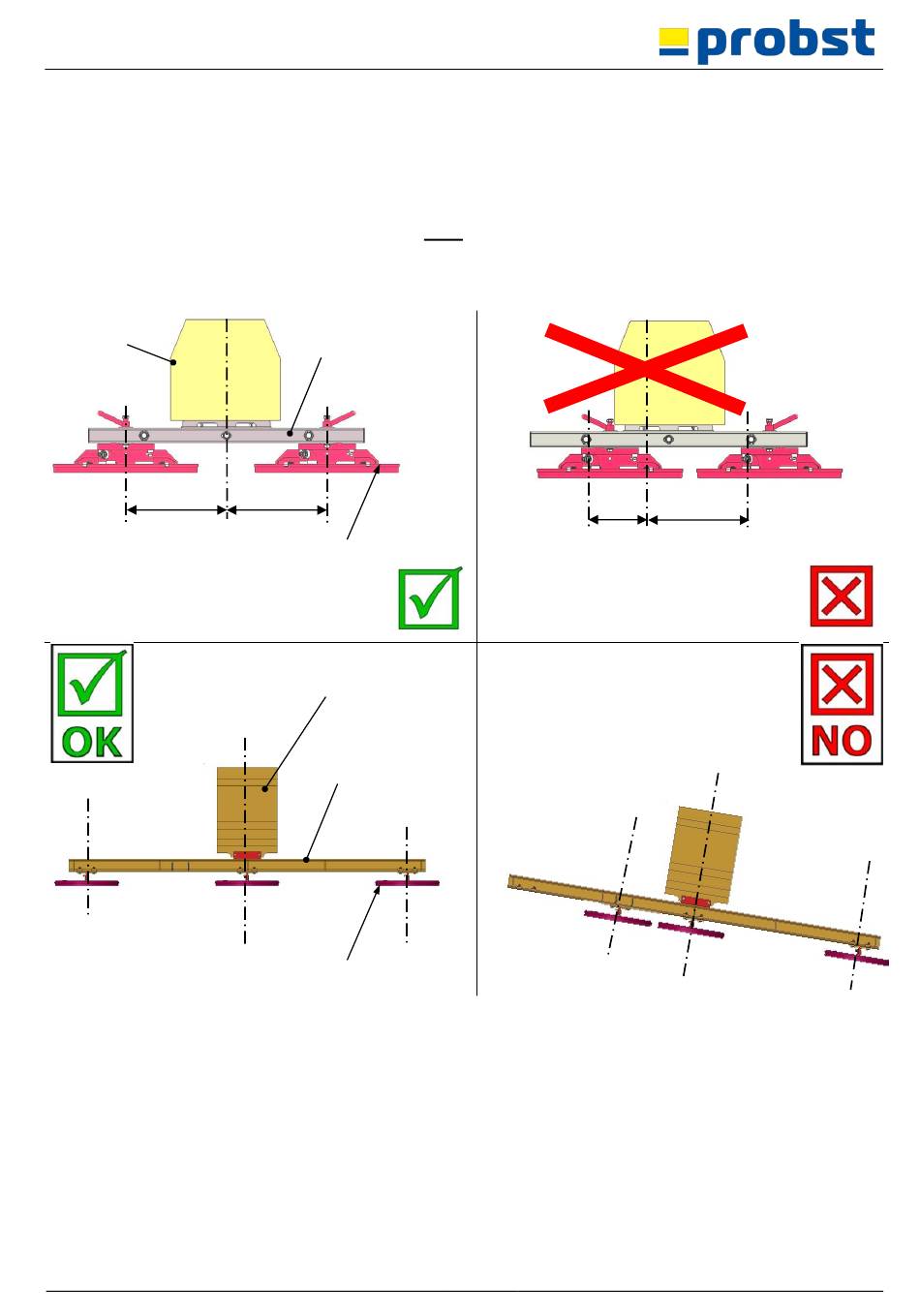

Bei der Verwendung der Traverse mit 2 Saugplatten dürfen nur Saugplatten der gleichen Bauart
(Tragfähigkeit, Abmessungen u. Form) eingesetzt werden!
Die Saugplatten müssen immer den gleichen Abstand (A) zur senkrechten Mittelachse der Traverse haben
(siehe Abbildung 1).
Ein ungleiches Positionieren der Saugplatten ist nicht erlaubt (siehe Abbildung 2)!
Es ist darauf zu achten, dass die zu hebende Last (Steinplatte) immer waagrecht hängt.
Bei speziellen Traversen bei denen 3 Saugplatten zugelassen sind, müssen diese in gleicherweise
positioniert werden (siehe Abb. 3).
Vakuum
-gerät
A
Abbildung 1
Abb. 3
52400018
Traverse
A
Saugplatt
e
Vakuum-
gerät
Traverse
Saugplatt
e
B
20 / 32
A
Abbildung 2
