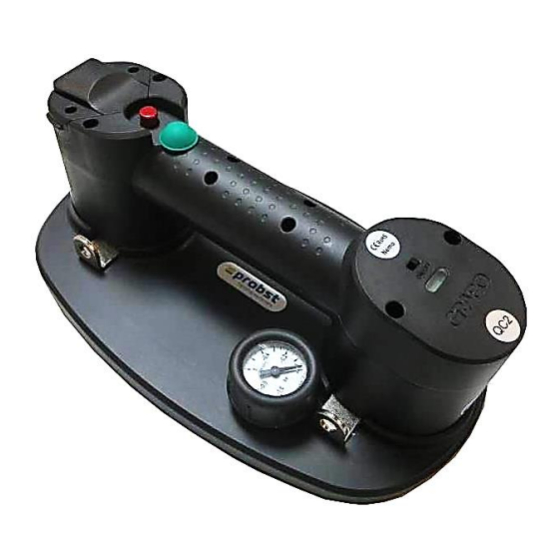

FLIEGUAN-AKKU-HANDY
FXAH-120-GRABO-GREENLINE
58500009/585000010/58500011 V4
DE | Betriebsanleitung
GB | Operating Instructions
FR | Instructionsd'emploi
IT | Istruzioni d'uso
PL | Instrukcja Obsługi
NL | Bedrijfshandleiding

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für probst FXAH-120-GRABO-GREENLINE

Inhaltszusammenfassung für probst FXAH-120-GRABO-GREENLINE

  • Seite 1 FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE 58500009/585000010/58500011 V4 DE | Betriebsanleitung GB | Operating Instructions FR | Instructionsd‘emploi IT | Istruzioni d’uso PL | Instrukcja Obsługi NL | Bedrijfshandleiding...
  • Seite 3 Betriebsanleitung Original Betriebsanleitung FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...

  • Seite 4: Inhaltsverzeichnis

    Akku aufladen ............................12 4.2.6 Inbetriebnahme ............................ 13 Wartung und Pflege .............................. 14 Saugplatte ..............................14 Dichtheitsprüfung ............................14 Jährliche Prüfung ............................14 Hinweis zum Typenschild ..........................14 Hinweis zur Vermietung/Verleihung von PROBST-Geräten .................14 Über den Entwickler ............................. 15 58500009 / 58500010 / 58500011...

  • Seite 5: Eg-Konformitätserklärung

    DIN EN 1012-1 / DIN EN 1012-2 Kompressoren und Vakuumpumpen; Sicherheitsanforderungen Teil 1 und 2. Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 08.04.2021................(Eric Wilhelm, Geschäftsführer) 58500009 / 58500010 / 58500011...

  • Seite 6: Sicherheit

    Sicherheit 4 / 15 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot.

  • Seite 7: Schutzausrüstung

    Sicherheit 5 / 15 Schutzausrüstung • Die Schutzausrüstung besteht gemäß den sicherheitstechnischen Schutzkleidung Anforderungen aus: • Schutzhandschuhe • Sicherheitsschuhe Unfallschutz • Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. • Vorsicht bei Gewitter! • Arbeitsbereich ausreichend beleuchten. • Vorsicht bei nassen, angefrorenen und verschmutzten Baustoffen! •...

  • Seite 8: Akku Sicherheit

    Sicherheit 6 / 15 Akku Sicherheit • Es darf nur der Akku verwendet werden, welcher mit dem Gerät (FXAH-120-GRABO-GREENLINE) geliefert wurde. • Der Akku sollte in einem Temperaturbereich von 0°C-45°C gelagert werden. • Wenn der Akku nicht in Gebrauch ist, von anderen metallischen Gegenständen wie Papierklammern, Münzen, Schlüssel, Nägeln und Schrauben fernhalten, um einen Kurzschluss zu vermeiden.

  • Seite 9: Allgemeines

    Lasten für das Heben geeignet sind In Zweifelsfällen setzen Sie sich vor der Inbetriebnahme mit dem Hersteller in Verbindung. Das Gerät (FXAH-120-GRABO-GREENLINE) ist ein elektrischer Vakuum-Handsauger, der eine Haltekraft von bis zu 120 kg (265 lbs) hat und sich auf fast jeder Oberfläche ansaugen kann.
  • Seite 10 Allgemeines 8 / 15 • Die Last (Steinplatte, Fliese usw.) welche angesaugt und transportiert werden soll, muss genügend Eigenstabilität aufweisen, da ansonsten Bruchgefahr beim Anheben besteht! • Lasten dürfen sich beim Anheben keinesfalls durchbiegen – darauf ist besonders bei dünnen und großformatigen Lasten zu achten! •...

  • Seite 11: Technische Daten

    Allgemeines 9 / 15 Technische Daten 3.2.1 Allgemein Akkuspannung Arbeitszeit (vollgeladen) Akkukapazität Saugleistung 14,8V Li-ion ca. 1,5 Stunden 2.2 AH Tragfähigkeit (WLL) Erforderlicher Unterdruck Nettogewicht (mit Akku) Abmessungen 120 kg (265 lbs) -0,7 bar (- 10 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm 3.2.2 Ladegerät...

  • Seite 12: Bedienung

    Bedienung 10 / 15 Bedienung Allgemein • Festsitzende Lasten nicht losreißen. • Bei Energieausfall die Last, wenn möglich sofort absetzen. Entfernen Sie sich sofort aus dem Gefahrenbereich. • Nur geeignete Lasten ansaugen und heben (Eigenstabilität und Oberflächendichte prüfen). • Last nur auf freier, ebener Fläche absetzen. Sie können sonst beim Lösen verrutschen. •...

  • Seite 13: Gerätebedienung

    Bedienung 11 / 15 Gerätebedienung 4.2.1 Verbinden eines Tragegurtes mit dem Gerät • Die vier Metallösen rund um den Griff dienen zur Befestigung des Hub-Tragebandes. • Jeweils eine der Schnallen (an den Enden des Bandes) in eine hierfür vorgesehene Öse sichern.

  • Seite 14: Akku Wechseln

    Bedienung 12 / 15 4.2.4 Akku wechseln • Um den Akku aus dem Gerät (FXAH-120-GRABO- GREENLINE) zu entnehmen, Akku-Clip nach vorne schieben (weg vom Haltegriff). • Der Akku kann jetzt nach oben aus dem Akku- Fach entfernt werden. • Um einen Akku in das Gerät (FXAH-120-GRABO- GREENLINE) wieder einzusetzen, Akku ins Akku-Fach stecken und Akku-Clip nach hinten schieben (in Richtung des Haltegriffs) um den...

  • Seite 15: Inbetriebnahme

    Arbeiten mit dem Gerät bei niedrigem Akkuladestand, kann zu Verletzungen und Beschädigungen der Materialien führen! • Gerät (FXAH-120-GRABO-GREENLINE) auf der Oberfläche positionieren, welche angehoben werden soll. • Um die Vakuumpumpe einzuschalten und ein Ansaugen der Oberfläche auszulösen, muss der grüne ③...

  • Seite 16: Wartung Und Pflege

    Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!

  • Seite 17: Über Den Entwickler

    Über den Entwickler 15 / 15 Über den Entwickler Der "Moderne GRABO" wurde vom Maschinenbauingenieur Nemo Rotem erfunden. Obwohl es "handgeführte elektrische Vakuumgeräte" schon seit einiger Zeit gibt, ermöglichte ein großer technischer Durchbruch in der Dichtungstechnologie, der von Nemo vorangetrieben wurde, den modernen GRABO-Geräten eine unglaubliche Hebeleistung in ein kleines und tragbares Paket zu packen.
  • Seite 19 Operating Instructions Translation of original operating instructions FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...
  • Seite 20 Starting up .............................. 13 Maintenance and care ............................14 Suction plate ..............................14 Leak test .................................14 Annual audit ..............................14 Hints to the type plate ...........................14 Hints to the renting/leasing of PROBST devices ..................14 About the developer ............................. 15 58500009 / 58500010 / 58500011...

  • Seite 21: Ec-Declaration Of Conformity

    DIN EN 1012-1 / DIN EN 1012-2 Compressors and vacuum pumps; Safety requirements part 1 and 2. Authorized person for EC-documentation: Name: Jean Holderied Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, information to the subscriber: Erdmannhausen, 08.04.2021................(Eric Wilhelm, Managing director)

  • Seite 22: Safety

    Safety 4 / 15 Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result.

  • Seite 23: Accident Prevention

    Safety 5 / 15 Accident prevention • The workplace has to be covered for unauthorized persons, especially children. • Caution at thunderstorm - danger of lightning! Depending on the intensity of the thunderstorm, stop working with the device if necessary. •...

  • Seite 24: Battery Safety

    Safety 6 / 15 Battery safety • Only the battery pack supplied with the unit (FXAH-120-GRABO-GREENLINE) may be used. • The battery should be stored in a temperature range of 0°C-45°C. • When the battery is not in use, keep it away from other metal objects such as paper clips, coins, keys, nails and screws to prevent short circuits.

  • Seite 25: General

    Any doubts about instructions should be raised with the manufacturer prior to use. The device (FXAH-120-GRABO-GREENLINE) is an electric handheld vacuum cleaner, which has a holding force of up to 120 kg and can suck on almost any surface.
  • Seite 26 General 8 / 15 ● The load (stone slab, tile etc.) which is to be sucked and transported, must have sufficient inherent stability, otherwise there is risk of breakage when lifting! ● Loads must not be bend when lifting - especially take care with thin and large-sized stone slabs! ●...

  • Seite 27: Technical Data

    General 9 / 15 Technical data 3.2.1 General Battery voltage Working time (fully charged) Battery capacity Suction capacity 14.8V Li-ion approx. 1,5 hours 2.2 AH Load capacity (WLL) Required negative pressure Net weight (with battery) Dimensions 120 kg (265 lbs) -0.7 bar (- 10 psi) 1.5 kg (3.3 lbs) 297 x 181 x 115 mm...

  • Seite 28: Operation

    Operation 10 / 15 Operation General • Do not tear off stuck loads. • In the event of a power failure, immediately disconnect the load if possible. Remove yourself immediately from the danger area. • Only suck in and lift suitable loads (check inherent stability and surface density). •...

  • Seite 29: Device Operation

    Operation 11 / 15 Device operation 4.2.1 Connecting a carrying strap to the device • The four metal eyelets around the handle are used to attach the lifting carrying strap. • Secure one of the buckles (at each end of the strap) in an eyelet provided for this purpose.

  • Seite 30: Replace Battery

    Operation 12 / 15 4.2.4 Replace battery • To remove the battery from the unit (FXAH-120- GRABO-GREENLINE), slide the battery clip forward (away from the handle). • The battery can now be removed from the top of the battery compartment. •...

  • Seite 31: Starting Up

    13 / 15 4.2.6 Starting up • ① Slide the ON-OFF switch to the ON position to turn on the unit (FXAH-120-GRABO-GREENLINE). • ② The battery status indicator below the power switch lights up to indicate the battery charge level. •...

  • Seite 32: Maintenance And Care

    Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)!

  • Seite 33: About The Developer

    About the developer 15 / 15 About the developer The “Modern GRABO” was invented by Mechanical Engineer Mr. Nemo Rotem. Although “hand-held electric vacuum units” have been around for some time, a major engineering breakthrough in sealing technologies, pioneered by Nemo, allowed modern GRABO units to pack an incredible amount of lifting capacity in a small and portable package, and do so on a wide variety of rough surfaces and objects.
  • Seite 35 Instructions d'emploi Traduction des instructions d'emploi originales FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...
  • Seite 36 Maintenance et entretien ............................. 14 Plaque d'aspiration ............................14 Test d'étanchéité ............................14 Audit annuel ..............................14 Informations concernant la plaque signalétique ..................14 Remarque concernant la location/le prêt des engins PROBST ..............14 À propos du développeur ............................. 15 58500009 / 58500010 / 58500011...

  • Seite 37: Ce-Déclaration De Conformité

    DIN EN 1012-1 / DIN EN 1012-2 Compresseurs et pompes a vide; Exigences en matière de sécurité. Partie 1 et 2. Personne autorise pour EC-documentation: Nom: Jean Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 08.04.2021................(Eric Wilhelm, Gérant)

  • Seite 38: Sécurité

    Sécurité 4 / 15 Sécurité Instructions de sécurité Danger de mort ! Désigne un danger. Provoque des blessures graves ou la mort s’il n’est pas évité. Situation dangereuse ! Désigne une situation dangereuse. Risque de blessures légères ou mineures, ou de dommages matériels si elle n’est pas évitée.

  • Seite 39: Protection Contre Les Accidents

    Sécurité 5 / 15 Protection contre les accidents • Protéger largement la zone de travail pour empêcher l’accès des personnes non autorisées, en particulier des enfants. • Attention en cas d’orage - danger de foudre! En fonction de l'intensité de l'orage, arrêtez de travailler avec l'appareil si nécessaire. •...

  • Seite 40: Sécurité Des Batteries

    Sécurité 6 / 15 Sécurité des batteries • Seul le bloc-piles fourni avec l'appareil (FXAH-120-GRABO-GREENLINE) peut être utilisé. • La pile doit être stockée dans une plage de température comprise entre 0 et 45 °C. • Lorsque la batterie n'est pas utilisée, tenez-la éloignée des autres objets métalliques tels que les trombones, les pièces de monnaie, les clés, les clous et les vis pour éviter les courts-circuits.

  • Seite 41: Généralités

    Les charges peuvent être soulevées En cas de doute il convient de contacter le fabricant. L'appareil (FXAH-120-GRABO-GREENLINE) est un aspirateur à main électrique qui a une force de maintien allant jusqu'à 120 kg et peut aspirer sur presque toutes les surfaces.
  • Seite 42 Généralités 8 / 15 ● La charge (dalle en pierre, carreau etc.) qui doit être aspirée et transportée doit avoir une stabilité suffisante, dans le cas contraire la charge risque de se briser au moment où elle sera soulevée! ● Les dalles de pierre ne doivent en aucun cas fléchir pendant l’opération de levage –...

  • Seite 43: Caractéristiques Techniques

    Généralités 9 / 15 Caractéristiques techniques 3.2.1 Généralités Tension de la batterie Temps de travail (entièrement Capacité de la batterie Capacité d'aspiration chargé) 14.8V Li-ion environ 1,5 heures 2.2 AH Capacité de charge (WLL) Pression négative requise Poids net (avec batterie) Dimensions 120 kg -0,7 bar (- 10 psi)

  • Seite 44: Maniement

    Maniement 10 / 15 Maniement Généralités • N'arrachez pas les charges coincées. • En cas de panne de courant, débranchez immédiatement la charge si possible. Retirez-vous immédiatement de la zone de danger. • N'aspirez et ne soulevez que les charges appropriées (vérifiez la stabilité inhérente et la densité de surface).

  • Seite 45: Fonctionnement De L'appareil

    Maniement 11 / 15 Fonctionnement de l'appareil 4.2.1 Connexion d'une courroie de transport à l'appareil • Les quatre oeillets métalliques autour de la poignée servent à fixer la sangle de levage. • Fixez l'une des boucles (à chaque extrémité de la sangle) dans un oeillet prévu à...

  • Seite 46: Remplacer La Pile

    Maniement 12 / 15 4.2.4 Remplacer la pile • Pour retirer la batterie de l'appareil (FXAH-120- GRABO-GREENLINE), faites glisser le clip de la batterie vers l'avant (en l'éloignant de la poignée). • La pile peut maintenant être retirée du haut du compartiment de la pile.

  • Seite 47: Mise En Service

    Travailler avec l'appareil lorsque la batterie est faible peut entraîner des blessures et des dégâts matériels ! • Positionnez l'appareil (FXAH-120-GRABO-GREENLINE) sur la surface à soulever. • Pour mettre en marche la pompe à vide et déclencher l'aspiration en surface, il faut appuyer sur le ③...

  • Seite 48: Maintenance Et Entretien

    Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) !

  • Seite 49: Propos Du Développeur

    À propos du développeur 15 / 15 À propos du développeur Le "GRABO moderne" a été inventé par l'ingénieur en mécanique Nemo Rotem. Bien que les "aspirateurs électriques portatifs" existent depuis un certain temps, une percée technique majeure dans la technologie de l'étanchéité, réalisée par Nemo, a permis aux appareils GRABO modernes d'offrir une puissance de levage incroyable dans un emballage petit et portable.
  • Seite 51 Istruzioni d’uso Traduzione delle istruzioni originali di funzionamento FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...
  • Seite 52 Messa in servizio ........................... 13 Cura e manutenzione ............................14 Piastra di aspirazione .............................14 Prova di tenuta ..............................14 Audit annuale ..............................14 Indicazioni per l’etichetta identificativa .......................14 Indicazioni per il noleggio/leasing di attrezzature PROBST ................14 Informazioni sullo sviluppatore ........................... 15 58500009 / 58500010 / 58500011...

  • Seite 53: Certificato Di Conformita´norme Ce

    DIN EN 1012-1 / DIN EN 1012-2 Compressori e pompe vacuum .Requisiti di sicurezza parte 1 e 2. Persona autorizzata per CE-documentazione: Nome: Jean Holderied Indirizzo: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, dati del sottoscrivente: Erdmannhausen, 08.04.2021................(Eric Wilhelm, direzione)

  • Seite 54: Sicurezza

    Sicurezza 4 / 15 Sicurezza Simboli di sicurezza Pericolo di vita! Indica un pericolo. Se non viene osservato le conseguenze possono essere la morte o gravi infortuni. Situazione pericolosa! Indica una situazione pericolosa. Le conseguenze possono essere infortuni e ferite. Vietato! Indica un divieto.

  • Seite 55: Protezione Contro Gli Infortuni

    Sicurezza 5 / 15 Protezione contro gli infortuni • Mettere in sicurezza l'area di lavoro per le persone non autorizzate, soprattutto i bambini, su una vasta area. • Attenzione ai temporali! • Illuminate sufficientemente l'area di lavoro. • Attenzione ai materiali da costruzione bagnati, congelati e sporchi! •...

  • Seite 56: Sicurezza Della Batteria

    Sicurezza 6 / 15 Sicurezza della batteria • Si può usare solo il pacco batteria fornito con l'unità (FXAH-120-GRABO-GREENLINE). • La batteria deve essere conservata in un intervallo di temperatura di 0°C-45°C. • Quando la batteria non viene utilizzata, tenerla lontana da altri oggetti metallici come graffette, monete, chiavi, chiodi e viti per evitare cortocircuiti.

  • Seite 57: Aspetti Generali

    In caso di dubbi in merito alle istruzioni rivolgersi al produttore prima dell’uilizzo. Il dispositivo (FXAH-120-GRABO-GREENLINE) è un aspirapolvere elettrico portatile, che ha una forza di tenuta fino a 120 kg e può aspirare su quasi tutte le superfici.
  • Seite 58 Aspetti generali 8 / 15 • Il carico (lastra in pietra, marmetta ecc.) che deve essere aspirato e sollevato, deve avere una stabilità inerente sufficiente, in caso contrario sussiste il rischio di rottura durante il sollevamento! • Le lastre in pietra non devono piegarsi durante il sollevamento –...

  • Seite 59: Dati Tecnici

    Aspetti generali 9 / 15 Dati tecnici 3.2.1 Generale Tensione della batteria Tempo di lavoro (a piena carica) Capacità della batteria Capacità di aspirazione 14,8V Li-ion ca. 1,5 ore 2,2 AH Capacità di carico (WLL) Pressione negativa richiesta Peso netto (con batteria) Dimensioni 120 kg -0,7 bar (- 10 psi)

  • Seite 60: Funzionamento

    Funzionamento 10 / 15 Funzionamento Generale • Non strappare i carichi bloccati. • In caso di mancanza di corrente, se possibile, scollegare immediatamente il carico. Allontanarsi immediatamente dall'area di pericolo. • Aspirare e sollevare solo carichi idonei (verificare la stabilità intrinseca e la densità superficiale). •...

  • Seite 61: Funzionamento Del Dispositivo

    Funzionamento 11 / 15 Funzionamento del dispositivo 4.2.1 Collegamento di una tracolla per il trasporto all'apparecchio • I quattro occhielli metallici intorno alla maniglia sono utilizzati per fissare la cinghia di sollevamento per il trasporto. • Fissare una delle fibbie (ad ogni estremità della cinghia) in un apposito occhiello.

  • Seite 62: Sostituire La Batteria

    Funzionamento 12 / 15 4.2.4 Sostituire la batteria • Per rimuovere la batteria dall'unità (FXAH-120- GRABO-GREENLINE), far scorrere la clip della batteria in avanti (lontano dall'impugnatura). • La batteria può ora essere rimossa dalla parte superiore del vano batterie. • Per reinserire una batteria nell'unità...

  • Seite 63: Messa In Servizio

    Lavorare con l'apparecchio quando la batteria è scarica può causare lesioni e danni ai materiali! • Posizionare il dispositivo (FXAH-120-GRABO-GREENLINE) sulla superficie da sollevare. • Per accendere la pompa per vuoto e attivare l'aspirazione di superficie, è necessario premere il ③...

  • Seite 64: Cura E Manutenzione

    Esempio: Indicazioni per il noleggio/leasing di attrezzature PROBST Ad ogni noleggio/leasing delle attrezzature PROBST è obbligatorio includere le istruzioni d’uso originali (a seconda della lingua del paese dell’utilizzatore, verrà fornita in aggiunta la traduzione delle istruzioni d’uso originali)!

  • Seite 65: Informazioni Sullo Sviluppatore

    Informazioni sullo sviluppatore 15 / 15 Informazioni sullo sviluppatore Il "GRABO moderno" è stato inventato dall'ingegnere meccanico Nemo Rotem. Anche se gli "aspirapolvere elettrici portatili" esistono da tempo, un importante progresso tecnico nella tecnologia delle guarnizioni, guidato da Nemo, ha permesso ai moderni dispositivi GRABO di racchiudere un'incredibile potenza di sollevamento in un pacchetto piccolo e portatile.

  • Seite 67: Instrukcja Obsługi

    Instrukcja Obsługi Tłumaczenie oryginalnej instrukcji FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...
  • Seite 68 Ładowanie akumulatora ........................12 4.2.6 Uruchomienie ............................13 Konserwacja i utrzymanie ............................ 14 Płyta ssąca ..............................14 Test szczelności .............................14 Audyt roczny ..............................14 Wskazówki dotyczące tabliczki znamionowej .....................14 Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST ........14 O deweloperze ..............................15 58500009 / 58500010 / 58500011...

  • Seite 69: Ce - Deklaracja Zgodności

    Kompresory i pompy próżniowe; wymogi dotyczące bezpieczeństwa część 1 i 2. Autoryzować osoba dla EC- Dokumentacja : Nazwisko: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Podpis, informacje na temat osoby podpisującej: Erdmannhausen, 08.04.2021................(Eric Wilhelm, Prezes Zarządu)

  • Seite 70: Bezpieczeństwo

    Bezpieczeństwo 4 / 15 Bezpieczeństwo Wskazówki bezpieczeństwa Niebezpieczeństwo dla życia! Oznacza niebezpieczeństwo. W przypadku, gdy nie będzie unikane, następstwem może być śmierć lub ciężkie zranienie. Sytuacja niebezpieczna! Oznacza sytuację niebezpieczną. W przypadku, gdy nie będzie unikana, następstwem mogą być ciężkie zranienia lub szkody materialne.

  • Seite 71: Wyposażenie Ochronne

    Bezpieczeństwo 5 / 15 Wyposażenie ochronne • odzieży ochronnej Zgodnie z wymaganiami w zakresie bezpieczeństwa wyposażenie • rękawic ochronnych ochronne składa się z: • butów ochronnych Ochrona przed nieszczęśliwym wypadkiem • Zabezpieczyć miejsce pracy dla osób nieupoważnionych, zwłaszcza dzieci, na dużej powierzchni. •...

  • Seite 72: Bezpieczeństwo Baterii

    Bezpieczeństwo 6 / 15 Bezpieczeństwo baterii • Można używać tylko dołączonego do urządzenia akumulatora (FXAH-120-GRABO-GREENLINE). • Bateria powinna być przechowywana w zakresie temperatur od 0°C do 45°C. • Gdy bateria nie jest używana, trzymaj ją z dala od innych metalowych przedmiotów, takich jak spinacze, monety, klucze, gwoździe i śruby, aby zapobiec zwarciom.

  • Seite 73: Informacje Ogólne

    W razie wątpliwości skontaktować się przed zastosowaniem z producentem. Urządzenie (FXAH-120-GRABO-GREENLINE) jest elektrycznym odkurzaczem ręcznym o sile nacisku do 120 kg, który może zasysać prawie każdą powierzchnię. Dzięki temu urządzenie szczególnie dobrze nadaje się do zasysania i późniejszego podnoszenia, przesuwania i układania płytek, a także kamienia naturalnego, płyt betonowych i marmurowych oraz innych, powszechnie...
  • Seite 74 Informacje ogólne 8 / 15 • Ładunek (płyta kamienna, dachówka itp.), który ma zostać wessany i przetransportowany, musi mieć wystarczającą wewnętrzną stabilność, w przeciwnym razie istnieje ryzyko złamania podczas podnoszenia! • Ładunki nie mogą zginać się podczas podnoszenia - jest to szczególnie ważne w przypadku cienkich i dużych ładunków! •...

  • Seite 75: Dane Techniczne

    Informacje ogólne 9 / 15 Dane techniczne 3.2.1 Ogólne Napięcie akumulatora Czas pracy (w pełni Pojemność baterii wydajność odsysania naładowany) 14,8 V Li-ion ok. 1,5 godziny 2.2 AH Nośność (WLL) Wymagane podciśnienie Waga netto (z Wymiary akumulatorem) 120 kg -0,7 bara (- 10 psi) 1,5 kg 297 x 181 x 115 mm 3.2.2...

  • Seite 76: Manipulowanie

    Manipulowanie 10 / 15 Manipulowanie Ogólne • Nie odrywaj zaklinowanych ładunków. • W przypadku awarii zasilania należy w miarę możliwości natychmiast odłączyć obciążenie. Natychmiast usuń się z obszaru zagrożenia. • Wsysać i podnosić tylko odpowiednie ładunki (sprawdzić wewnętrzną stabilność i gęstość powierzchni).

  • Seite 77: Obsługa Urządzenia

    Manipulowanie 11 / 15 Obsługa urządzenia 4.2.1 Podłączanie paska nośnego do urządzenia • Cztery metalowe oczka wokół uchwytu służą do mocowania pasa nośnego do podnoszenia. • Zamocuj jedną z klamer (na każdym końcu taśmy) w przewidzianym do tego celu oczku. 4.2.2 Wymiana uszczelki z pianki gumowej •...

  • Seite 78: Wymiana Baterii

    (z dala od uchwytu). • Baterię można teraz wyjąć z górnej części komory baterii. • Aby ponownie włożyć baterię do urządzenia (FXAH-120-GRABO-GREENLINE), włóż ją do komory baterii i przesuń zaczep baterii do tyłu (w kierunku uchwytu) w celu zabezpieczenia baterii. 4.2.5 Ładowanie akumulatora Bateria jest dostarczana z urządzeniem w stanie częściowo naładowanym i musi być...

  • Seite 79: Uruchomienie

    • Praca z urządzeniem przy niskim poziomie baterii może prowadzić do obrażeń i uszkodzenia materiałów! • Ustawić urządzenie (FXAH-120-GRABO-GREENLINE) na powierzchni, która ma zostać podniesiona. • W celu włączenia pompy próżniowej i zasysania powierzchni wyzwalającej należy nacisnąć zielony ③ przycisk .

  • Seite 80: Konserwacja I Utrzymanie

    (np. dźwig, wyciąg łańcuchowy, wózek widłowy, koparka...). Przykład: Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST Każde wypożyczenie/wynajęcie urządzeń marki PROBST wymaga dołączenia oryginalnej instrukcji obsługi! Jeśli w kraju użytkownika obowiązuje inny język, należy ponadto dostarczyć tłumaczenie oryginalnej instrukcji obsługi.

  • Seite 81: Deweloperze

    O deweloperze 15 / 15 O deweloperze „Nowoczesne GRABO" zostało wynalezione przez inżyniera mechanika Nemo Rotema. Chociaż "ręczne odkurzacze elektryczne" istnieją już od jakiegoś czasu, to dzięki przełomowi technicznemu w technologii uszczelnień, dokonanemu przez firmę Nemo, nowoczesne urządzenia GRABO posiadają niesamowitą moc podnoszenia w małym i przenośnym opakowaniu.
  • Seite 83 Bedrijfshandleiding Vertaling van de originele bedieningshandleiding FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-EU-GREENLINE FXAH-120-GRABO-UK-GREENLINE FXAH-120-GRABO-US-GREENLINE 58500009 / 58500010 / 58500011...
  • Seite 84 Opladen van de batterij ........................12 4.2.6 Inbedrijfstelling ............................. 13 Onderhoud en verzorging ............................ 14 Zuigplaat ................................14 Lekkagetest ..............................14 Jaarlijkse controle ............................14 Instructie m.b.t. het typeplaatje ........................14 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten .................14 Over de ontwikkelaar ............................15 58500009 / 58500010 / 58500011...

  • Seite 85: Ce - Conformiteitsverklaring

    DIN EN 1012-1 / DIN EN 1012-2 Compressoren en vacuümpompen; veiligheidseisen deel 1 en 2 Autoriseerde persoon voor EC-dokumentatie: Naam: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Handtekening, gegevens over ondertekenaar: Erdmannhausen, 08.04.2021................(Eric Wilhelm, directeur) 58500009 / 58500010 / 58500011...

  • Seite 86: Veiligheid

    Veiligheid 4 / 15 Veiligheid Veiligheidsinstructies Levensgevaar! Geeft een gevaar aan. Als dit niet voorkomen wordt, zijn de dood en zwaar letsel het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als deze niet voorkomen wordt, kunnen letsel of schade het gevolg zijn Verbod! Geeft een verbod aan.

  • Seite 87: Beschermende Uitrusting

    Veiligheid 5 / 15 Beschermende uitrusting • De beschermende uitrusting bestaat volgens de Beschermende kleding veiligheidstechnische eisen uit: • Veiligheidshandschoenen • Veiligheidsschoenen Ongevallenpreventie • Beveilig het werkgebied voor onbevoegden, vooral kinderen, over een groot gebied. • - Voorzichtig bij onweer! •...

  • Seite 88: Veiligheid Van De Batterij

    Veiligheid 6 / 15 Veiligheid van de batterij • Alleen de bij het apparaat geleverde accu (FXAH-120-GRABO-GREENLINE) mag worden gebruikt. • De batterij moet worden opgeslagen in een temperatuurbereik van 0°C-45°C. • Als de batterij niet wordt gebruikt, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers en schroeven om kortsluiting te voorkomen.

  • Seite 89: Algemeen

    In geval van twijfel contacteert u best de fabrikant voor in gebruikname van het toestel. Het apparaat (FXAH-120-GRABO-GREENLINE) is een elektrische handstofzuiger, die een houdkracht heeft tot 120 kg en op bijna elk oppervlak kan zuigen.
  • Seite 90 Algemeen 8 / 15 ● De last (steenplaat, tegels enz.) die moet worden aangezogen en getransporteerd, moet voldoende eigen stabiliteit bezitten, omdat anders tijdens het optillen gevaar voor breuk bestaat! ● Steenplaten mogen bij het optillen in geen geval doorbuigen –...

  • Seite 91: Technische Gegevens

    Algemeen 9 / 15 Technische gegevens 3.2.1 Algemeen Batterijspanning Werktijd (volledig opgeladen) Batterijcapaciteit zuigcapaciteit 14.8V Li-ion ongeveer 1,5 uur 2.2 AH Belastingscapaciteit (WLL) Vereiste negatieve druk Nettogewicht (met Afmetingen batterij) 120 kg -0,7 bar (- 10 psi) 1,5 kg 297 x 181 x 115 mm 3.2.2 Acculader Model...

  • Seite 92: Bediening

    Bediening 10 / 15 Bediening Algemeen • Scheur geen vastzittende lading af. • In het geval van een stroomstoring moet de belasting, indien mogelijk, onmiddellijk worden losgekoppeld. Verwijder uzelf onmiddellijk uit de gevarenzone. • Zuig alleen geschikte ladingen op en hef ze op (controleer de inherente stabiliteit en de oppervlaktedichtheid).

  • Seite 93: Bediening Van Het Apparaat

    Bediening 11 / 15 Bediening van het apparaat 4.2.1 Het aansluiten van een draagriem op het apparaat • De vier metalen oogjes rond het handvat worden gebruikt om de draagriem te bevestigen. • Zet een van de gespen (aan elk uiteinde van de band) vast in een daarvoor bestemd oogje.

  • Seite 94: Vervang De Batterij

    Bediening 12 / 15 4.2.4 Vervang de batterij • Om de batterij uit het apparaat (FXAH-120- GRABO-GREENLINE) te verwijderen, schuift u de batterijclip naar voren (weg van de handgreep). • De batterij kan nu uit de bovenkant van het batterijcompartiment worden verwijderd. •...

  • Seite 95: Inbedrijfstelling

    Het werken met het apparaat als de batterij bijna leeg is, kan leiden tot letsel en schade aan materialen! • Plaats het apparaat (FXAH-120-GRABO-GREENLINE) op het op te tillen oppervlak. • Om de vacuümpomp in te schakelen en de aanzuiging van het oppervlak te activeren, moet de groene ③...

  • Seite 96: Onderhoud En Verzorging

    Voorbeeld: Instructie m.b.t. verhuur/uitlenen van PROBST apparaten Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)!

  • Seite 97: Over De Ontwikkelaar

    Over de ontwikkelaar 15 / 15 Over de ontwikkelaar De "Moderne GRABO" is uitgevonden door werktuigbouwkundig ingenieur Nemo Rotem. Hoewel "elektrische handstofzuigers" al enige tijd bestaan, heeft een belangrijke technische doorbraak in de afdichtingstechnologie, aangedreven door Nemo, de moderne GRABO- apparaten in staat gesteld een ongelooflijke hefkracht in een klein en draagbaar pakket te stoppen.

Diese Anleitung auch für:

585000095850000158500011
