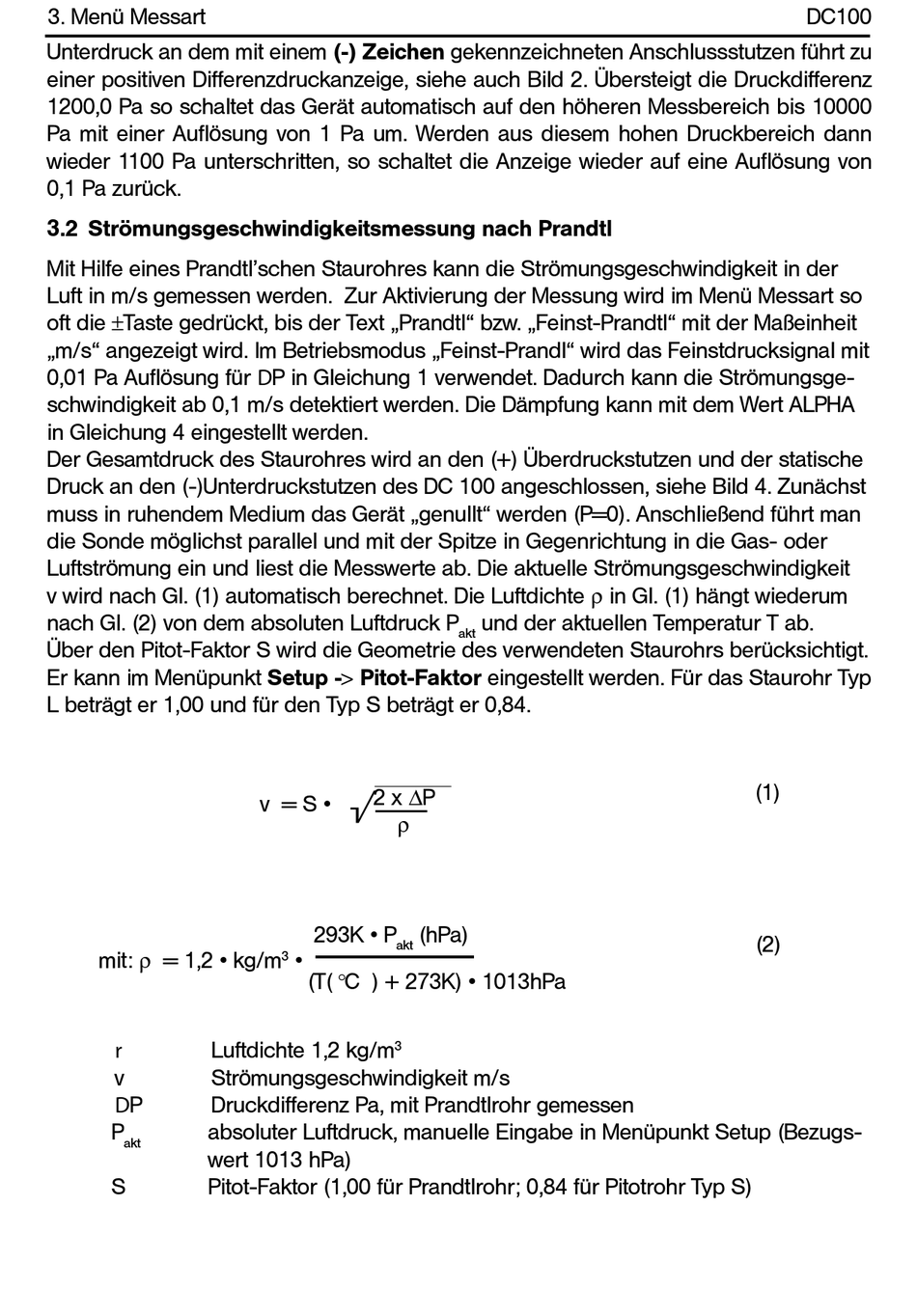

3. Menü Messart
Unterdruck an dem mit einem (-) Zeichen gekennzeichneten Anschlussstutzen führt zu
einer positiven Differenzdruckanzeige, siehe auch Bild 2. Übersteigt die Druckdifferenz
1200,0 Pa so schaltet das Gerät automatisch auf den höheren Messbereich bis 10000
Pa mit einer Auflösung von 1 Pa um. Werden aus diesem hohen Druckbereich dann
wieder 1100 Pa unterschritten, so schaltet die Anzeige wieder auf eine Auflösung von
0,1 Pa zurück.
3.2 Strömungsgeschwindigkeitsmessung nach Prandtl
Mit Hilfe eines Prandtl'schen Staurohres kann die Strömungsgeschwindigkeit in der
Luft in m/s gemessen werden. Zur Aktivierung der Messung wird im Menü Messart so
oft die ±Taste gedrückt, bis der Text „Prandtl" bzw. „Feinst-Prandtl" mit der Maßeinheit
„m/s" angezeigt wird. Im Betriebsmodus „Feinst-Prandl" wird das Feinstdrucksignal mit
0,01 Pa Auflösung für DP in Gleichung 1 verwendet. Dadurch kann die Strömungsge-
schwindigkeit ab 0,1 m/s detektiert werden. Die Dämpfung kann mit dem Wert ALPHA
in Gleichung 4 eingestellt werden.
Der Gesamtdruck des Staurohres wird an den (+) Überdruckstutzen und der statische
Druck an den (-)Unterdruckstutzen des DC 100 angeschlossen, siehe Bild 4. Zunächst
muss in ruhendem Medium das Gerät „genullt" werden (P=0). Anschließend führt man
die Sonde möglichst parallel und mit der Spitze in Gegenrichtung in die Gas- oder
Luftströmung ein und liest die Messwerte ab. Die aktuelle Strömungsgeschwindigkeit
v wird nach Gl. (1) automatisch berechnet. Die Luftdichte ρ in Gl. (1) hängt wiederum
nach Gl. (2) von dem absoluten Luftdruck P
Über den Pitot-Faktor S wird die Geometrie des verwendeten Staurohrs berücksichtigt.
Er kann im Menüpunkt Setup -> Pitot-Faktor eingestellt werden. Für das Staurohr Typ
L beträgt er 1,00 und für den Typ S beträgt er 0,84.
mit: ρ = 1,2 • kg/m
r Luftdichte 1,2 kg/m
v Strömungsgeschwindigkeit m/s
DP Druckdifferenz Pa, mit Prandtlrohr gemessen
P absoluter Luftdruck, manuelle Eingabe in Menüpunkt Setup (Bezugs-
akt
wert 1013 hPa)
S Pitot-Faktor (1,00 für Prandtlrohr; 0,84 für Pitotrohr Typ S)
2 x ∆P
v = S • ö
ρ
293K • P (hPa)
akt
•
3
(T( °C ) + 273K) • 1013hPa
3
und der aktuellen Temperatur T ab.
akt
DC100
(1)
(2)
