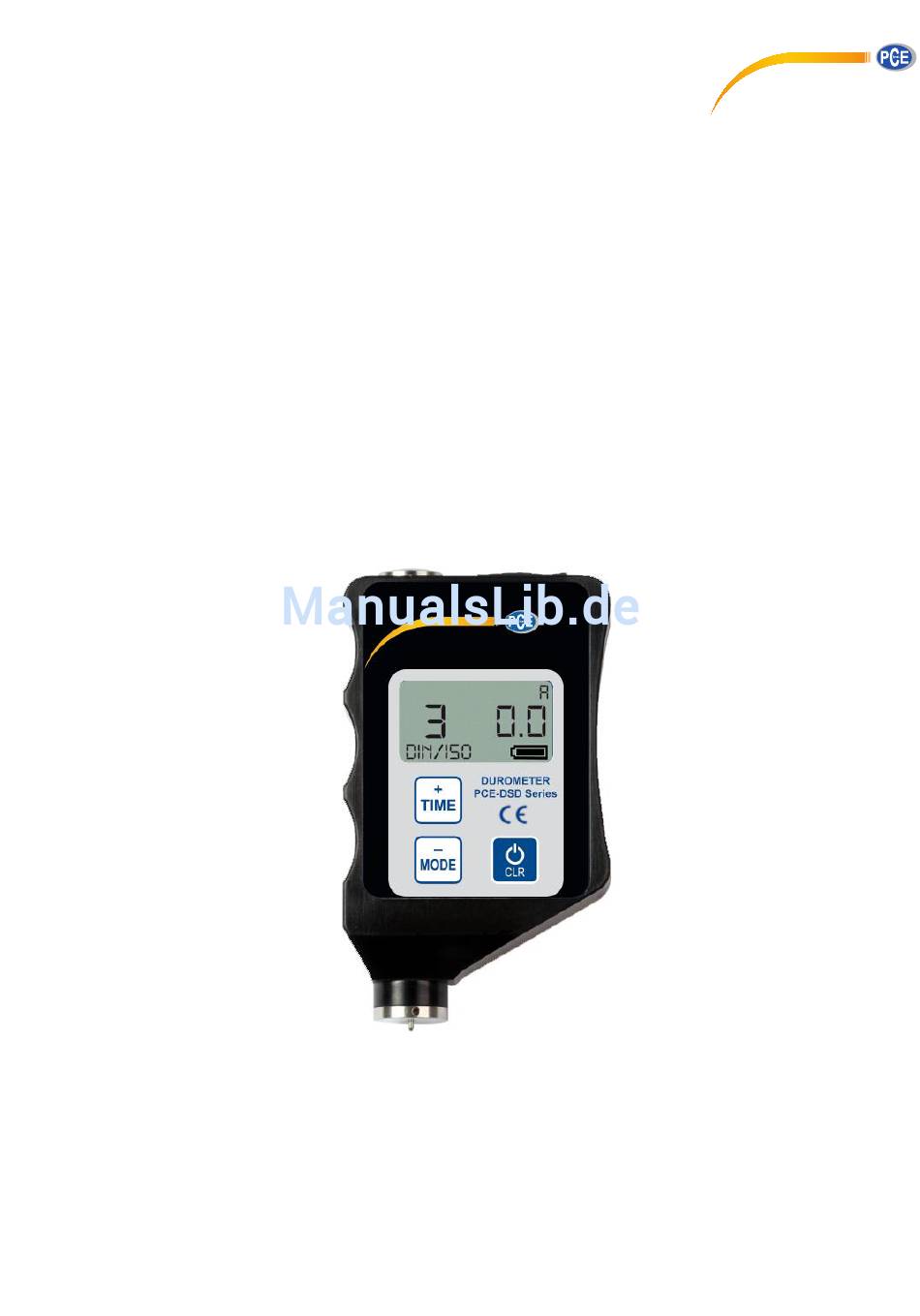

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digital Durometer PCE-DSD Serie Version 1.0 Erstelldatum 07.06.2016 Letzte Änderung 10.06.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Anschluss Datenkabel RS 232 ................7 Schnittstellenbeschreibung ................... 7 Batteriewarnung ...................... 8 Batteriewechsel .......................... 8 Anschluss an Prüfständer ..................8 Durometer Kalibrierung ..................8 10 Garantie ........................8 11 Zubehör ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines digitalen Durometer von PCE Instruments entschieden haben. Das Digital Durometer DSD ist ein Messgerät für die Härteprüfung von Gummi, Kunststoffen und anderen nichtmetallischen Materialien. Das Durometer entspricht den Normen DIN ISO 7619, ISO 7619, ISO 868 und ASTM D 2240. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Anzeigebereich 0,5. .. 100 Fehlergrenze ±0,5 bei 23 °C Auflösung Größtwertanzeige Hold-Funktion Anzeige LCD, Ziffernhöhe 8 mm Datenausgang Opto RS 232 Netto Gewicht 0,250 kg Betriebstemperatur +10 °C..+40 °C Lagertemperatur +5 °C..+50 °C Batterie 3,6 V 1/2 AA Size LI-SOCI2 Betriebszeit kontinuierlich ca. -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Funktionen: Taste: LCD: Einschalten Messmodus wählen CONT Anlieferungszustand (kontinuierliches Messen) CONT/HOLD HOLD (=Größtwertanzeige vergleichbar mit dem Schleppzeiger bei analogen Durometern). Hinweis: Funktionen können je nach Härtetyp variieren. - Seite 6 BETRIEBSANLEITUNG Reset Normen Normen auswählen: DIN/ISO (3 s) DIN/ISO (15 s) ASTM (1 s) USER (1..99 s) ISO (1 s) ISO (15 s) Taste so oft betätigen bis gewünschte Norm auf der LCD angezeigt wird. USER (1..99 s) Messzeit vorwählen: Start Messzeit ändern: Messzeit + Messzeit -...
-
Seite 7: Anschluss Datenkabel Rs 232
BETRIEBSANLEITUNG Anschluss Datenkabel RS 232 Entfernen Sie die Schutzkappe am Datenausgang (Durometer oben rechts). Lagern Sie bitte die Schutzkappe im mitgelieferten Etui. Halten Sie das Durometer in der Hand. Stecken Sie den OPTO RS Stecker in den Schacht so ein, dass Sie die 2 Fototransistoren (farblos und rot) von vorne sehen. Schnittstellenbeschreibung Übertragungsformat: 4800 Baud, 8 Datenbits, keine Parität, 1 Stoppbit. -
Seite 8: Batteriewarnung
Innengewinde im Gehäuse: M10 x 0,5 (Einschraublänge: max. 5,5 mm) Durometer Kalibrierung Ein jährlicher Überprüfungszyklus wird empfohlen. Senden Sie bitte das Durometer zur Überprüfung an PCE Instruments. 10 Garantie Alle Durometer und deren Zubehör unterliegen einer Werksgarantie von zwei (2) Jahren auf Material und Fertigung. -
Seite 9: 12 Entsorgung
BETRIEBSANLEITUNG 12 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
