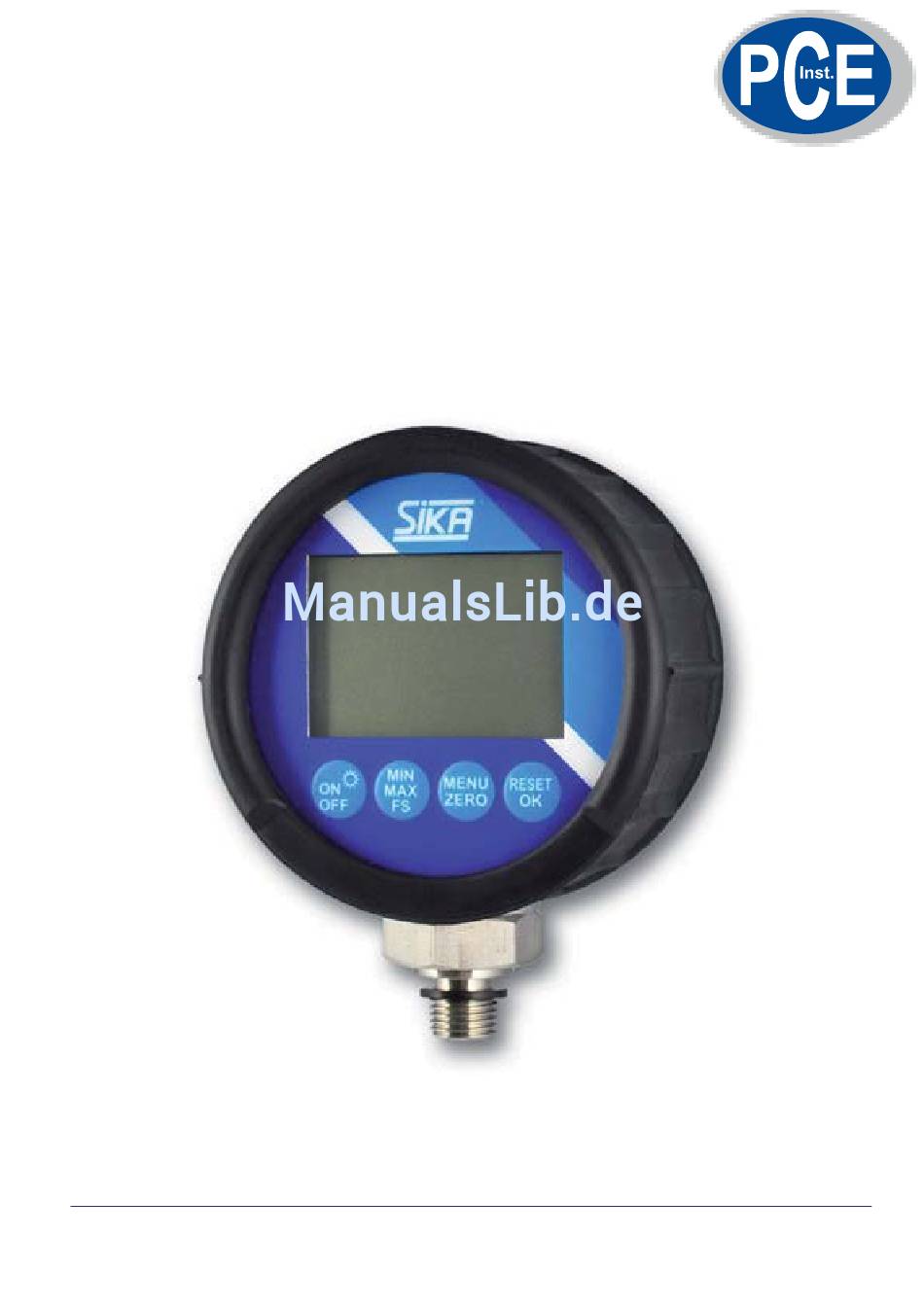

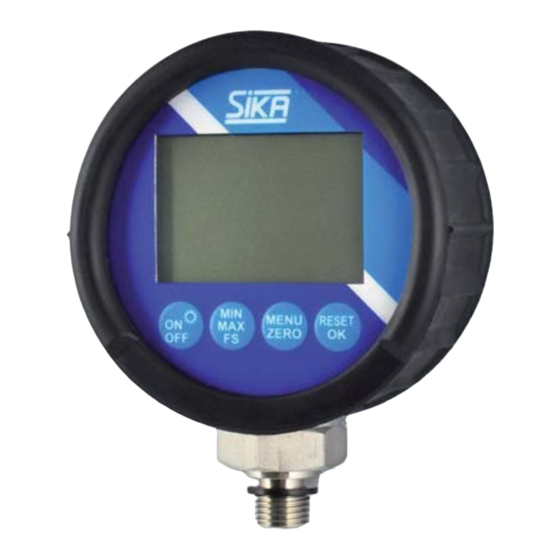

- Seite 1 Betriebsanleitung Digitalmanometer Referenz Typ E2(0.5) Referenz Typ D2(0.1) PCE Deutschland GmbH | E-mail: info@pce-instruments.com | Web: www.pce-instruments.com/deutsch/...
-
Seite 2: Inhaltsverzeichnis
1 Einführung Die Referenzen E2 und D2 sind digitale Manometer mit MIN/MAX-Anzeige. Die Genauigkeit der Referenz E2 ist +/- 0,5%, die Genauigkeit der Referenz D2 ist +/- 0,1%, jeweils bezogen auf den Messbereichsendwert (FS). Mit einer Abtastrate von 10 msec (100 Messwerte/ sec) werden dynamische Dr uckspitz en gemessen. -
Seite 3: Geräteversionen Und Lieferumfang
1.2 Geräteversionen und Lieferumfang Grundeinstellung auf „bar“ Druckanschluss G ¼ aussen Messbereich Referenz E2(0.5) Referenz D2(0.1) -1…3 bar 0,5%v.E. 0,1%v.E. -1…40 bar 0,5%v.E. 0,1%v.E. -1…60 bar 0,5%v.E. 0,1%v.E. 0…400 bar 0,5%v.E. 0,1%v.E. 0…700 bar 0,5%v.E. 0,1%v.E. 0…1000 bar 0,5%v.E. 0,1%v.E. -
Seite 4: Inbetriebnahme
2 Inbetriebnahme Die digitalen Manometer werden werkseitig mit eingebauten Batterien ausgeliefert. Nach dem Einschalten ist das Gerät betriebsbereit. 2.1 Batteriewechsel Achtung! Zum Auswechseln der Batterien das Gerät ausschal ten. Ö nen Sie das Batteriefach. Setzen Sie die neuen Batterien gemäß Abbildung ein. Achten Sie auf die Polarität der Batterie. Batterie: 2 x 1,5 V (LR6 –... -
Seite 5: Funktionen Und Tasten
3 Funktionen und Tasten 3.1 Anzeige • 4 ½ stellige LCD mit Hintergrundbeleuchtung • Anzeige der Messwerte und Menüfunktionen • bar-graph mit Peak & Hold Funktion • Istwertanzeige (15 mm) • MIN/MAX oder FullScale (FS) (8 mm) • Batterie Status 3.2 Tasten Taste Funktion... -
Seite 6: Anzeigemodus
3.3 Anzeigemodus Im Anzeigemodus wird der aktuelle Druck (IST) abgelesen. In der IST-Anzeige wird der Messwert mit entsprechender Einheit dargestellt. MIN-, MAX- oder FS-Wert werden im unteren Display angezeigt. Anzeige Beschreibung Bargraph Zeigt den aktuellen Druck gra sch durch einem Bargraph an. Eine Druckspitze wird in Form eines Pixel (Strich) angezeigt. -
Seite 7: Anschluss
4 Anschluss Die digitalen Manometer werden mit G ¼ (BSPP) Außengewinde ausgeliefert. Bitte achten Sie bei einer Direktmontage der digitalen Manometer auf die Drehbarkeit. Achtung! Die Montage muss mit einem Drehmoment von 25 Nm durchgeführt werden. Die Schlüsselweite des Druckanschlusszapfens beträgt 27 mm. Achtung ! Sicherheitshinweis bei der Verwendung des 1.000 bar Messbereichs: Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen. -
Seite 8: Bedienung
5 Bedienung 5.1 Einschalten (ON) Durchführen des Selbsttests Anzeige des Messbereichs (FS), Einheit (bar) Auto Power O Funktion aktiv. Automatische Abschaltung nach 5 min. Diese Funktion kann im MENU geändert werden. Anzeigemodus: IST-Wert im Display 5.2 Ausschalten (OFF) (kurz) drücken. 5.3 Beleuchtung einschalten gedrückt halten (2 sec). -
Seite 9: Min/Max-Anzeige
5.4 MIN/MAX-Anzeige MIN/MAX/FS-Wert erscheint im Display. Das Darstellungsformat kann entsprechend mit dieser Taste umgeschaltet werden. Die Tastenfunktion ist rollierend, die Werte erscheinen nacheinander in der Anzeige. Um Druckspitzen zu messen wird die MIN/MAX- Funktion benutzt. Im MIN/MAX-Speicher stehen die jeweils kleinsten (MIN), bzw. größten (MAX) Messwerte. Beim Ausschalten wird der MIN/MAXSpeicher gelöscht. -
Seite 10: Nullpunktkorrektur (Zero)
5.8 Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden. Achtung! Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Diese Funktion nur im drucklosen Zustand ausführen, um Fehlmessungen auszuschließen. Die Nullpunktkorrektur ist durchgeführt. Im Display erscheint 0.0 bar als IST-Wert. Der Abgleich bleibt aktiviert, bis das Gerät ausgeschaltet wird. -
Seite 11: Automatische Abschaltung
5.10 Automatische Abschaltung 2 sec drücken. Je nach Kon guration des Gerätes sind zwei verschiedene Anzeigen möglich: Automatische Abschaltung Dauerbetrieb PO On PO OFF Nach Betätigen der Taste „RESET / OK“ erfolgt die Nach Betätigen der Taste „RESET / OK“ muss automatische Abschaltung nach 5 min. -
Seite 12: Verändern Der Einheiten
5.11 Verändern der Einheiten 2 sec drücken. es erscheint oder drücken. es erscheint kurz drücken. die nächste Einheit erscheint. Bestätigen der Einheit. PCE Deutschland GmbH | E-mail: info@pce-instruments.com | Web: www.pce-instruments.com/deutsch/... -
Seite 13: Verändern Der Filtereinstellung (Dämpfung)
5.12 Verändern der Filt ereinstellung (Dämpfung) c ü es erscheint oder c ü es erscheint c ü es erscheint z.B. c ü die nächste Filterauswahl erscheint Bestätigen der Filtereinstellung. PCE Deutschland GmbH | E-mail: info@pce-instruments.com | Web: www.pce-instruments.com/deutsch/... -
Seite 14: Anzeige Der Seriennummer
5.13 Anzeige der Seriennummer c ü es erscheint z.B. Anzeige der Seriennummer (1. Zeile). Anzeige der Software-Version (2. Zeile). PCE Deutschland GmbH | E-mail: info@pce-instruments.com | Web: www.pce-instruments.com/deutsch/... -
Seite 15: Technische Daten
Achtung! Das Überschreiten der maximalen Überlastwerte (Pmax) kann zu Fehlfunktionen bis hin zur Zerstörung der digital Manometer führen. Die digitalen Manometer E2 und D2 entsprichten den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform. • DIN / EN 61000-6-2 (2005) •...
