INSTALLATION
2
INSTALLATION
2.1
Elektrische Anschlüsse
Anschlüsse
Ader
weiß
gelb
braun
grün
HINWEIS: Auch wenn der DT722 einen 5-poligen Stecker hat, hat
das Standardanschlusskabel (A000031) nur 4 Pins. Um den DT722
anzuschließen, werden nur 3 Pins (1, 2 und 4) benötigt. Siehe Abbildung 3
2
DT722 Transmitter Bedienungsanleitung
Pin
Pin 1
Spannungsversorgung +8 bis 32 V DC
Pin 2
Ausgang 2 – Temperatur 4 – 20 mA (max. 500 Ω)
Pin 3
Bitte nicht anschließen! (nur für Kalibrierzwecke)
Pin 4
Ausgang 1 – relat. Feuchte 4 - 20 mA (max. 500 Ω)
Pin 5
Bitte nicht anschließen! (nur für Kalibrierzwecke)
2
1
5
3
4

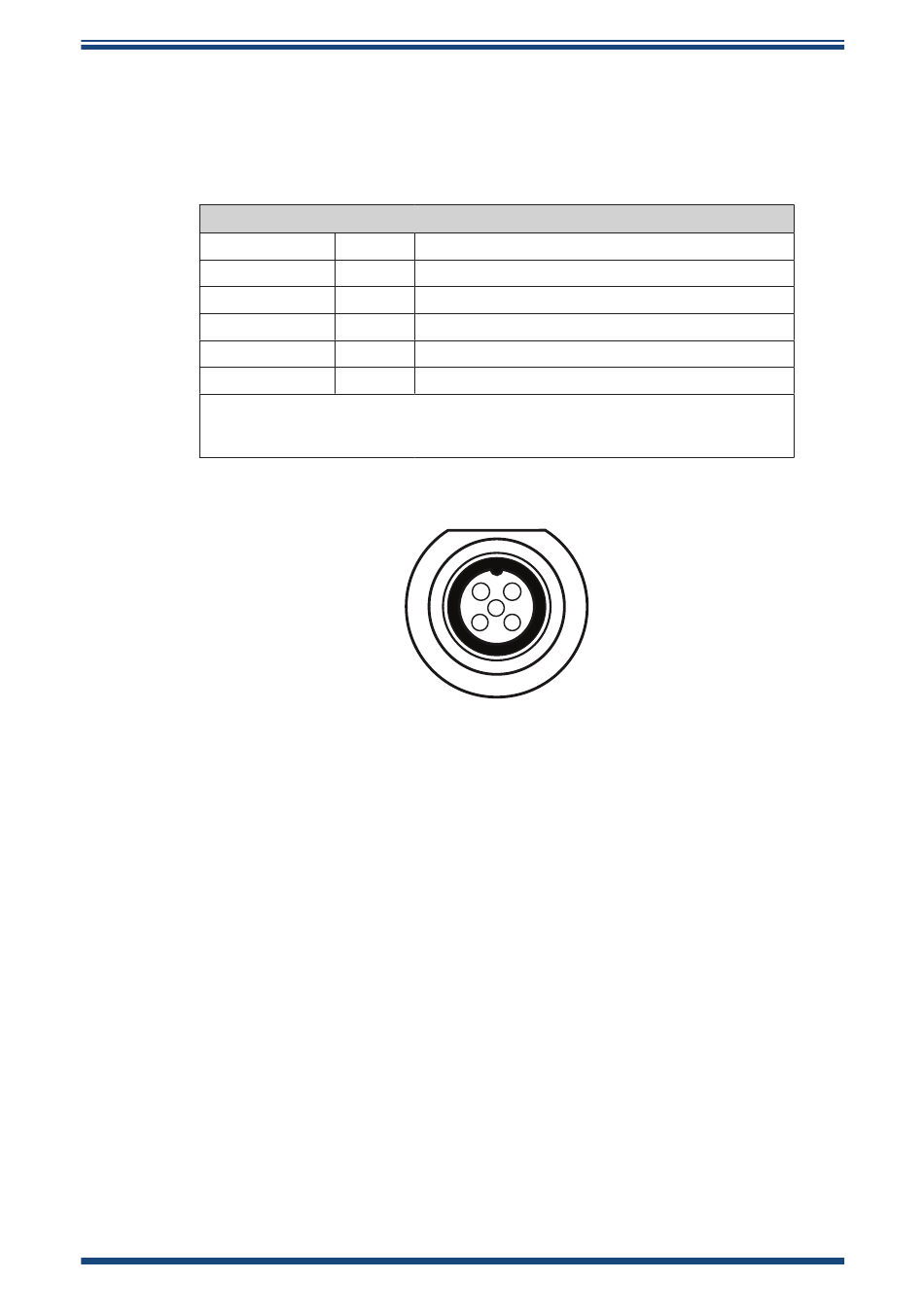

Elektrische Anschlüsse
Abb 2
97332DE Ausgabe 1.1, Juli 2014
