INSTALLATION

2 INSTALLATION
2.1

Auspacken

Öffnen Sie die Verpackung und nehmen Sie den Plastikeinsatz heraus.
Folgende Teile sollten sich darin befi nden:
• HygroSmart HS3-Transmitter (mit auswechselbarem HygroSmart HS3-Sensor)
• Kalibrierzertifi kat
• Kurzanleitung
• Bedienungsanleitung
2.2

Aufbau des Transmitters

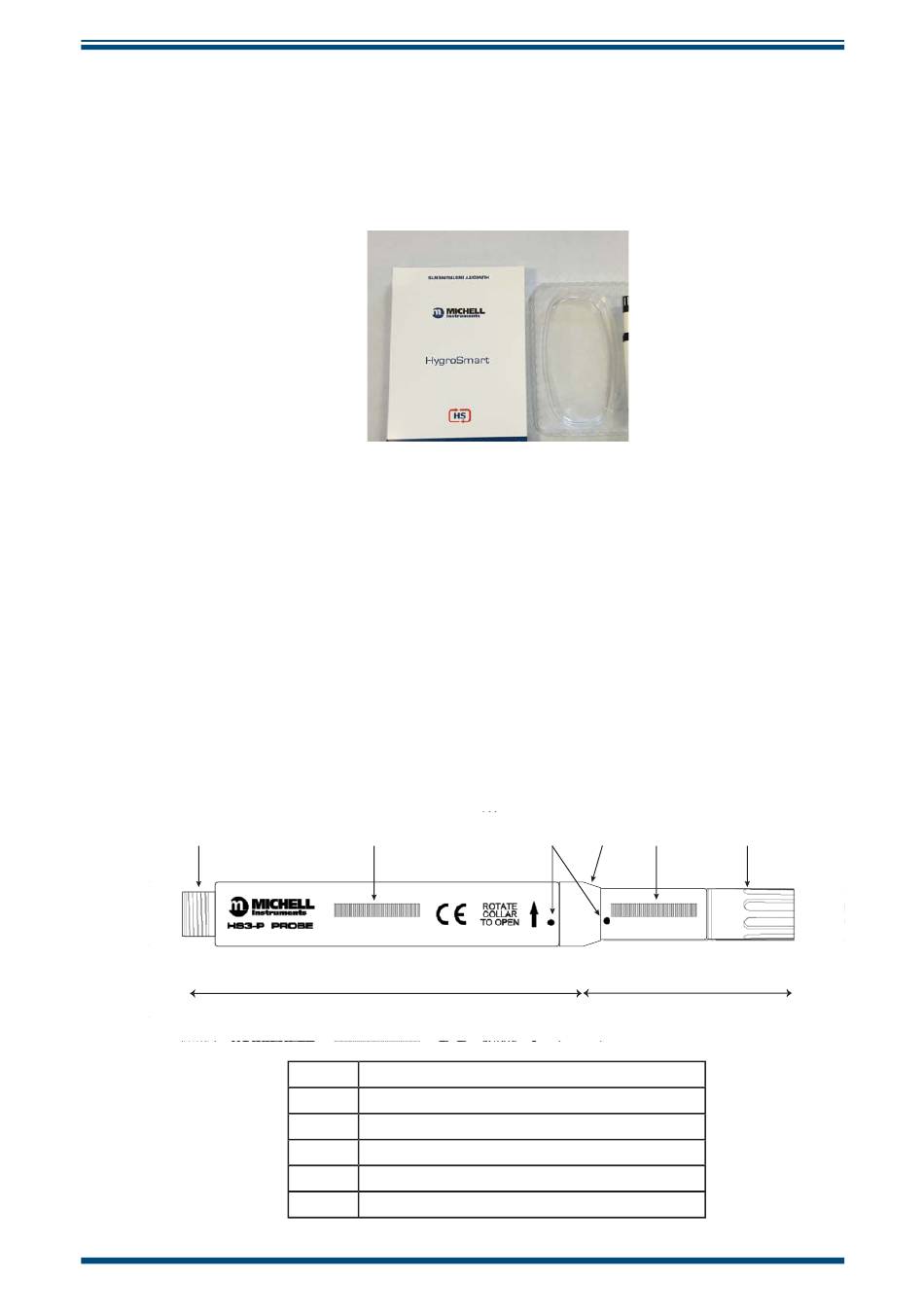

Die einzelnen Teile und physischen Merkmale des HS3-Transmitters sind in der folgenden
Skizze aufgeführt:
1
2

Abbildung 2 Verpackung des HygroSmart HS3-Transmitters

2
HS3-PE PAA-000002
98.5mm
3.87"
HygroSmart HS3-Fühler Elektronik
1 5-Poliger elektrischer Steckverbinder M12
2 Seriennummer des Transmitters
3 Markierung für den Sensor-Anschluss
4 Rotierende Transmitter-Manschette
5 Seriennummer des Sensors
6 Filtereinheit

Abbildung 3 Aufbau des HygroSmart HS3-Transmitters

Bedienungsanleitung HygroSmart HS3
3 4
HS3-PE PAA-000001
HygroSmart HS3 auswechselbarer Sensor
97516 Version 5, Januar 2019
5 6
