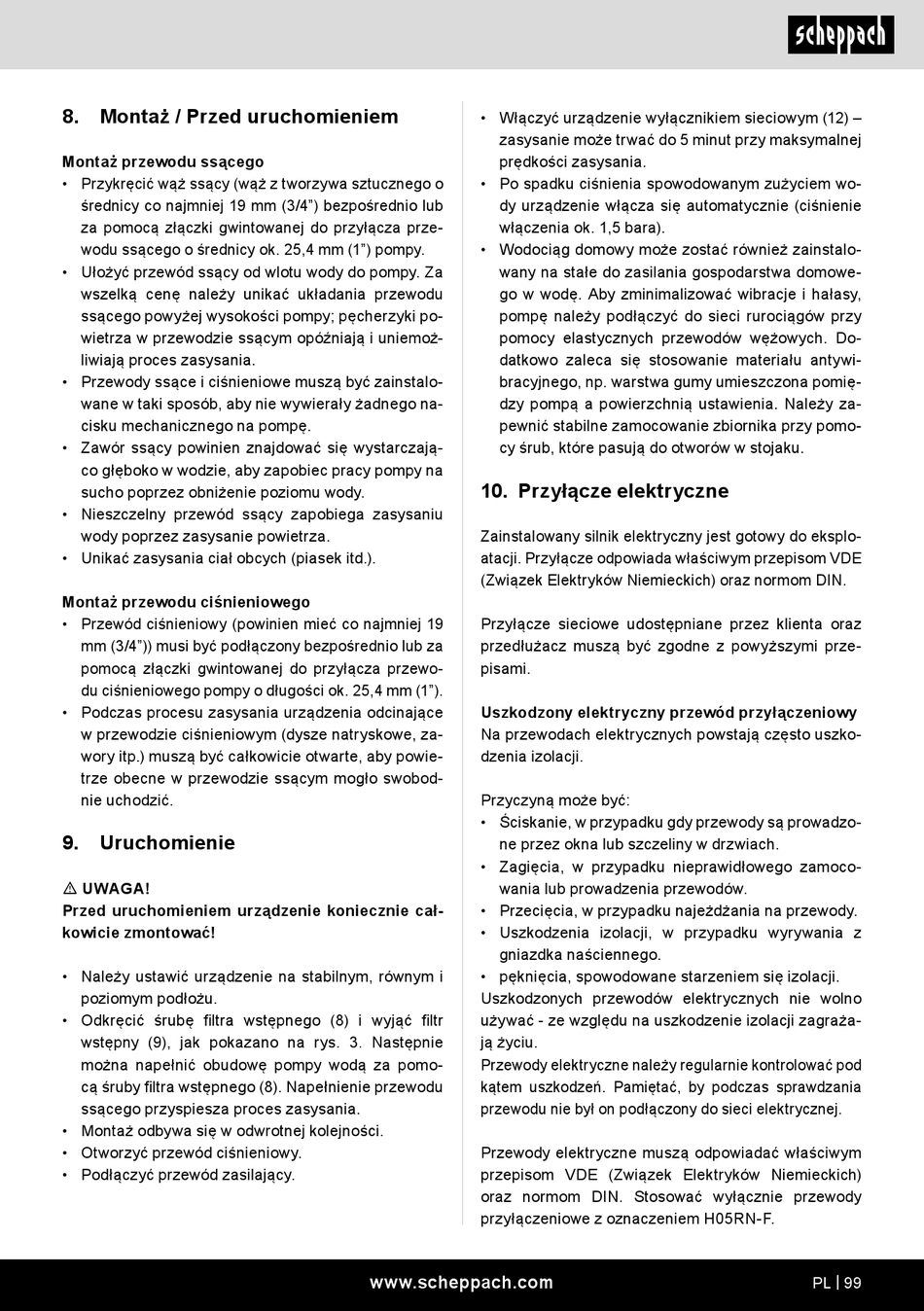

8. Montaż / Przed uruchomieniem
Montaż przewodu ssącego
• Przykręcić wąż ssący (wąż z tworzywa sztucznego o
średnicy co najmniej 19 mm (3/4") bezpośrednio lub
za pomocą złączki gwintowanej do przyłącza prze-
wodu ssącego o średnicy ok. 25,4 mm (1") pompy.
• Ułożyć przewód ssący od wlotu wody do pompy. Za
wszelką cenę należy unikać układania przewodu
ssącego powyżej wysokości pompy; pęcherzyki po-
wietrza w przewodzie ssącym opóźniają i uniemoż-
liwiają proces zasysania.
• Przewody ssące i ciśnieniowe muszą być zainstalo-
wane w taki sposób, aby nie wywierały żadnego na-
cisku mechanicznego na pompę.
• Zawór ssący powinien znajdować się wystarczają-
co głęboko w wodzie, aby zapobiec pracy pompy na
sucho poprzez obniżenie poziomu wody.
• Nieszczelny przewód ssący zapobiega zasysaniu
wody poprzez zasysanie powietrza.
• Unikać zasysania ciał obcych (piasek itd.).
Montaż przewodu ciśnieniowego
• Przewód ciśnieniowy (powinien mieć co najmniej 19
mm (3/4")) musi być podłączony bezpośrednio lub za
pomocą złączki gwintowanej do przyłącza przewo-
du ciśnieniowego pompy o długości ok. 25,4 mm (1").
• Podczas procesu zasysania urządzenia odcinające
w przewodzie ciśnieniowym (dysze natryskowe, za-
wory itp.) muszą być całkowicie otwarte, aby powie-
trze obecne w przewodzie ssącym mogło swobod-
nie uchodzić.
9.
Uruchomienie
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
• Należy ustawić urządzenie na stabilnym, równym i
poziomym podłożu.
• Odkręcić śrubę filtra wstępnego (8) i wyjąć filtr
wstępny (9), jak pokazano na rys. 3. Następnie
można napełnić obudowę pompy wodą za pomo-
cą śruby filtra wstępnego (8). Napełnienie przewodu
ssącego przyspiesza proces zasysania.
• Montaż odbywa się w odwrotnej kolejności.
• Otworzyć przewód ciśnieniowy.
• Podłączyć przewód zasilający.
• Włączyć urządzenie wyłącznikiem sieciowym (12) –
zasysanie może trwać do 5 minut przy maksymalnej
prędkości zasysania.
• Po spadku ciśnienia spowodowanym zużyciem wo-
dy urządzenie włącza się automatycznie (ciśnienie
włączenia ok. 1,5 bara).
• Wodociąg domowy może zostać również zainstalo-
wany na stałe do zasilania gospodarstwa domowe-
go w wodę. Aby zminimalizować wibracje i hałasy,
pompę należy podłączyć do sieci rurociągów przy
pomocy elastycznych przewodów wężowych. Do-
datkowo zaleca się stosowanie materiału antywi-
bracyjnego, np. warstwa gumy umieszczona pomię-
dzy pompą a powierzchnią ustawienia. Należy za-
pewnić stabilne zamocowanie zbiornika przy pomo-
cy śrub, które pasują do otworów w stojaku.
10. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksplo-
atacji. Przyłącze odpowiada właściwym przepisom VDE
(Związek Elektryków Niemieckich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klienta oraz
przedłużacz muszą być zgodne z powyższymi prze-
pisami.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagraża-
ją życiu.
Przewody elektryczne należy regularnie kontrolować pod
kątem uszkodzeń. Pamiętać, by podczas sprawdzania
przewodu nie był on podłączony do sieci elektrycznej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
przyłączeniowe z oznaczeniem H05RN-F.
www.scheppach.com
PL | 99
