VBA-4E3A-G20-ZEL/M1L-P2
Produktbeschreibung
4
Produktbeschreibung
4.1
Einsatz und Anwendung
Das Motorsteuermodul VBA-4E3A-G20-ZEL/M1L-P2 ist ein AS-Interface Anschaltmodul zur
Ansteuerung von 1 oder 2 DC-Rollenmotoren. Das Modul ist optimiert für Motoren des Typs
Interroll EC310, aber auch für kompatible DC-Motoren verwendbar.
Zur Erfassung von Zuständen in der Feldumgebung verfügt das Modul zusätzlich über 2
Eingänge für 3-Draht-Sensoren mit plusschaltendem Ausgang (PNP) oder für mechanische
Kontakte. Die Eingangskennlinie der Eingänge entspricht dem Typ 1 laut EN 61131-2.
Die Spannungsversorgung sowohl der Motoren als auch der Sensoren erfolgt über eine
externe Hilfsspannung. Diese Hilfsspannung wird über ein 2. Flachkabel zusätzlich zum AS-
Interface-Flachkabel dem Motorsteuermodul zugeführt.
Die zulässige Hilfsspannung beträgt 18....30 V.
Die Sensorversorgung darf in Summe mit 500 mA belastet werden.
Pro Motor ist eine maximale Strombelastung von 5 A zulässig.

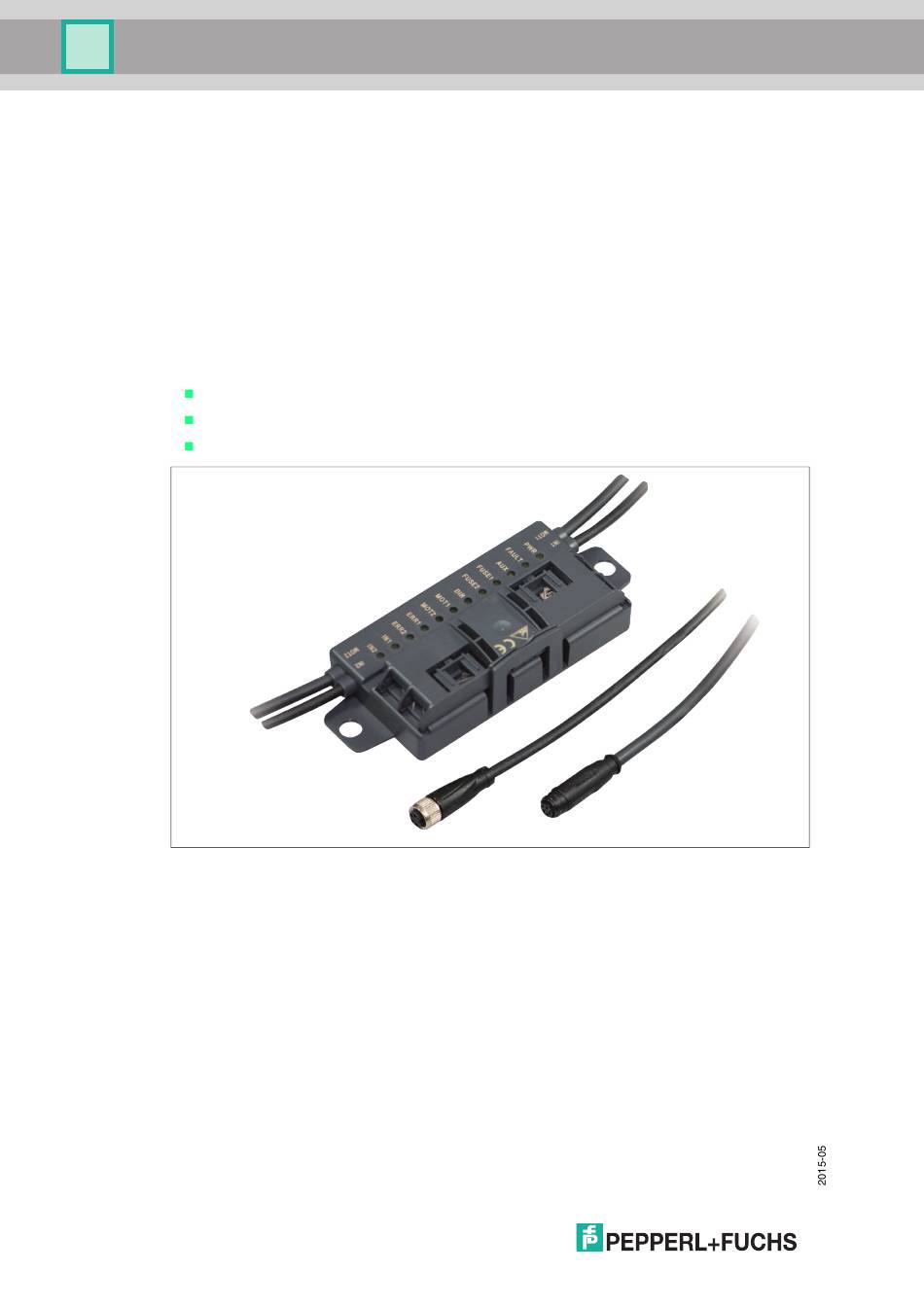

Abbildung 4.1
8
Motorsteuermodul VBA-4E3A-G20-ZEL/M1L-P2
