VBA-4E3A-G20-ZEL/M1L-P2
Installation
Flachkabel falsch eingelegt

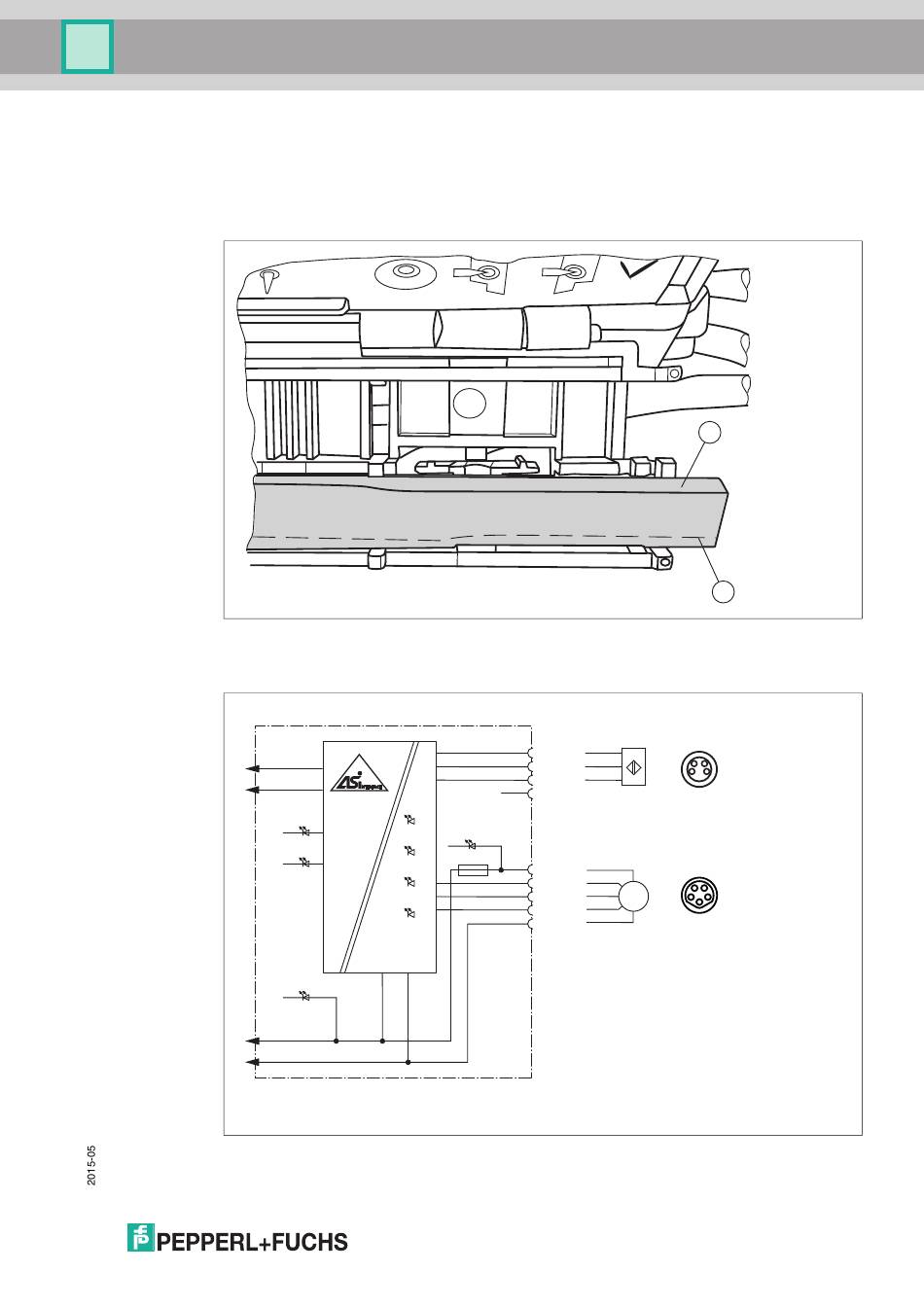

Die nachfolgende Abbildung zeigt ein falsch eingelegtes Flachkabel. Die Profilkante (2) zeigt
nicht zum Motorsteuermodul, somit ist das Flachkabel verpolt eingelegt. Das Flachkabel liegt
mit einer Wölbung am Verpolschutz (1) auf, dadurch ist das vollständige Schließen der
Kabelführung nicht möglich (mechanische Verpolsicherung).
Abbildung 5.3
5.4
Anschluss Motoren und Sensoren
AS-Interface +
AS-Interface -
AUX+
AUX-
Abbildung 5.4
Flachkabel falsch eingelegt (Profilkante gestrichelt)
IN
PWR
FUSE
DIR
FAULT
ERR
MOT
AUX
Anschluss-Verdrahtungsplan für Motoren und Sensoren
IN1 & IN2
1
IN+
4
4
IN
3
3
IN-
2
(n.c.)
MOT1 & MOT2
1
MOT+
4
2
DIR
4
M
ERROR
3
5
SPEED
3
MOT-
1
2
2
1
2
1
5
17
