VBA-4E3A-G20-ZEL/M1L-P2
Installation
Flachkabel über breite Seite anschließen
Die Profilkante ist von oben nicht sichtbar. Zur Orientierung ist sie in der nachfolgenden
Abbildung als verdeckte Kante gestrichelt gezeichnet.
1. Öffnen Sie die Kabelführung. Drücken Sie dazu den Rastbügel (1) leicht zur Seite.
2. Setzen Sie das schwarze AUX-Flachkabel mit der Profilkante (3) zum Motorsteuermodul in
die untere Führung ein (siehe Modul-Aufdruck "Black AUX").
3. Setzen Sie das gelbe AS-Interface-Flachkabel mit der Profilkante (2) zum
Motorsteuermodul in die obere Führung ein (siehe Modul-Aufdruck "YELLOW").
4. Schließen Sie die Kabelführung. Dabei muss diese sicher in den Rastbügel (1) einrasten.
Die Profilkanten (2, 3) beider Flachkabel liegen über den beiden Verpolschutzen. Die
Metalldorne kontaktieren die Adern der Flachkabel.

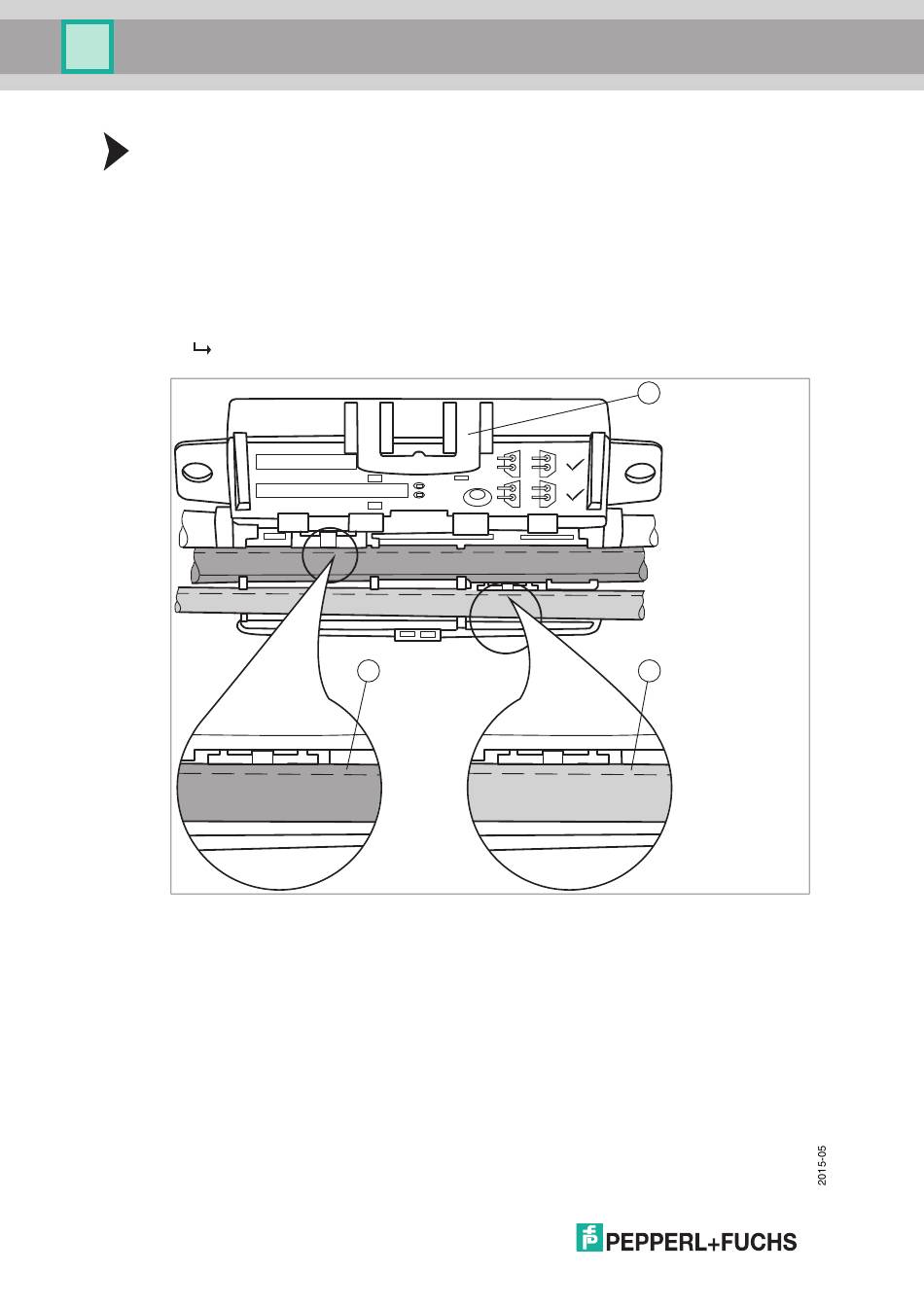

Abbildung 5.2
16
YELLOW
BLACK
AUX
3
Flachkabel über breite Seite anschließen (Profilkante gestrichelt)
1
2
