Elektroanschluss SJ (AUMA Rundsteckverbinder)
2.1 Industrial Ethernet Leitung anschließen
Vorgehensweise 1. Die Leitungen an den RJ-45 Stecker anschließen entsprechend den Angaben des
4
2 Elektroanschluss SJ (AUMA Rundsteckverbinder)

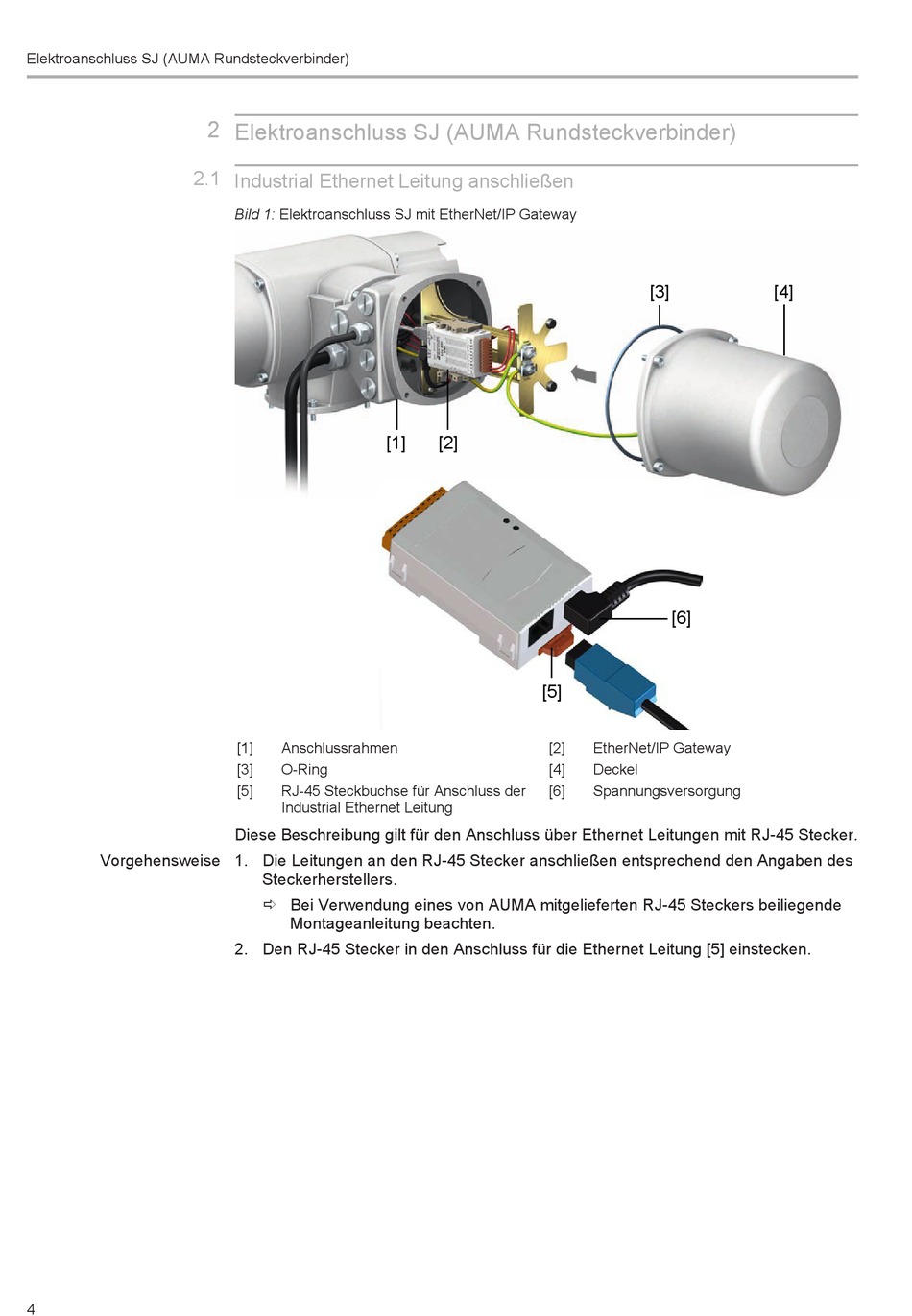

Bild 1: Elektroanschluss SJ mit EtherNet/IP Gateway
[1] Anschlussrahmen
[3] O-Ring
[5] RJ-45 Steckbuchse für Anschluss der
Industrial Ethernet Leitung
Diese Beschreibung gilt für den Anschluss über Ethernet Leitungen mit RJ-45 Stecker.
Steckerherstellers.
ð Bei Verwendung eines von AUMA mitgelieferten RJ-45 Steckers beiliegende
Montageanleitung beachten.
2. Den RJ-45 Stecker in den Anschluss für die Ethernet Leitung [5] einstecken.
[1] [2]
[5]
[2]
[4]
[6]
[3]
[6]
EtherNet/IP Gateway
Deckel
Spannungsversorgung
[4]
