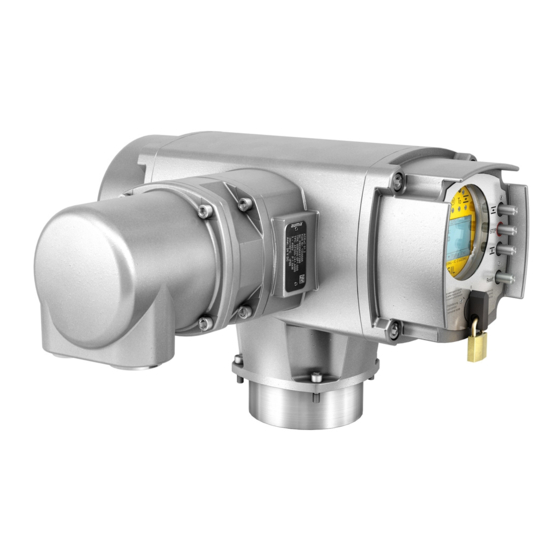

Auma AC 01.2 Kurzanleitung
Stellantriebs-steuerung modbus tcp/feldbusanschluss
Vorschau ausblenden
Andere Handbücher für AC 01.2:
- Bedienungsanleitung (164 Seiten) ,
- Kurzanleitung (12 Seiten) ,
- Montageanleitung (2 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Auma AC 01.2
Inhaltszusammenfassung für Auma AC 01.2
- Seite 1 Stellantriebs-Steuerung AC 01.2 Modbus TCP Kurzanleitung Feldbusanschluss...
- Seite 2 Inhaltsverzeichnis Kurzanleitung nur in Verbindung mit der Betriebsanleitung verwenden! Diese Kurzanleitung ist nur zusammen mit der entsprechenden Betriebsanleitung des Stellantriebs vollständig. Die Sicherheitshinweise und Warnhinweise der Betriebsanleitung müssen bei allen Arbeiten am Stellantrieb beachtet werden! Inhaltsverzeichnis 1 Grundlegende Hinweise zum Netzwerkanschluss..................2 Industrial Ethernet Leitung anschließen......................
- Seite 3 Grundlegende Hinweise zum Netzwerkanschluss 1 Grundlegende Hinweise zum Netzwerkanschluss Elektroanschluss Um die Netzwerkleitungen anzuschließen, muss der Elektroanschluss am Stellantrieb geöffnet werden. Siehe dazu die Betriebsanleitung des Stellantriebs, Kapitel „Elektroanschluss“. Information: Das Kapitel Elektroanschluss der Betriebsanleitung gilt in vollem Um- fang auch für den Anschluss der Netzwerkleitungen. Insbesondere die dort angegebe- nen Sicherheitshinweise und Warnhinweise müssen unbedingt beachtet werden.
- Seite 4 Diese Beschreibung gilt für den Anschluss über Ethernet Leitungen mit RJ-45 Stecker. Vorgehensweise 1. Die Leitungen an den RJ-45 Stecker anschließen entsprechend den Angaben des Steckerherstellers. ð Bei Verwendung eines von AUMA mitgelieferten RJ-45 Steckers beiliegende Montageanleitung beachten. 2. Den RJ-45 Stecker in den Anschluss für die Ethernet Leitung [5] einstecken.
- Seite 5 Kompaktversion Elektroanschluss SF für Modbus TCP/IP 3 Kompaktversion Elektroanschluss SF für Modbus TCP/IP 3.1 Industrial Ethernet Leitung anschließen Bild 2: Industrial Ethernet Leitung anschließen M12 Stecker für Anschluss der Industri- M12 Anschluss al Ethernet Leitung Vorgehensweise 1. Die Schutzkappe abnehmen. 2. Den M12 Stecker [1] einstecken in den M12 Anschluss für die Ethernet Lei- tung [2].
- Seite 6 Feldbusadresse (Feldgerätadresse), Baudrate, Parität und Überwachungszeit einstellen 4 Feldbusadresse (Feldgerätadresse), Baudrate, Parität und Überwachungszeit einstellen Einstellungen [M0041] Modbus [M0341] MD1 Feldgerätadresse [M0247] Baudrate [M0343] Parity/ Stop Bit [M0782] Überwachungszeit [M0781] Standardwerte:MD1 Feldgerätadresse = 247 Baudrate = Auto Parity/ Stop Bit = Gerade, 1 Stop Bit Überwachungszeit = 15 Sekunden 4.1 Modbus TCP/IP Gateway einstellen Die Einstellungen des Modbus TCP/IP Gateways können mit Hilfe eines Webservers...
- Seite 8 AUMA Riester GmbH & Co. KG Location Müllheim Postfach 1362 79373 Müllheim, Deutschland Tel +49 7631 809 - 0 Fax +49 7631 809 - 1250 info@auma.com www.auma.com PR01088/de/1.24 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
