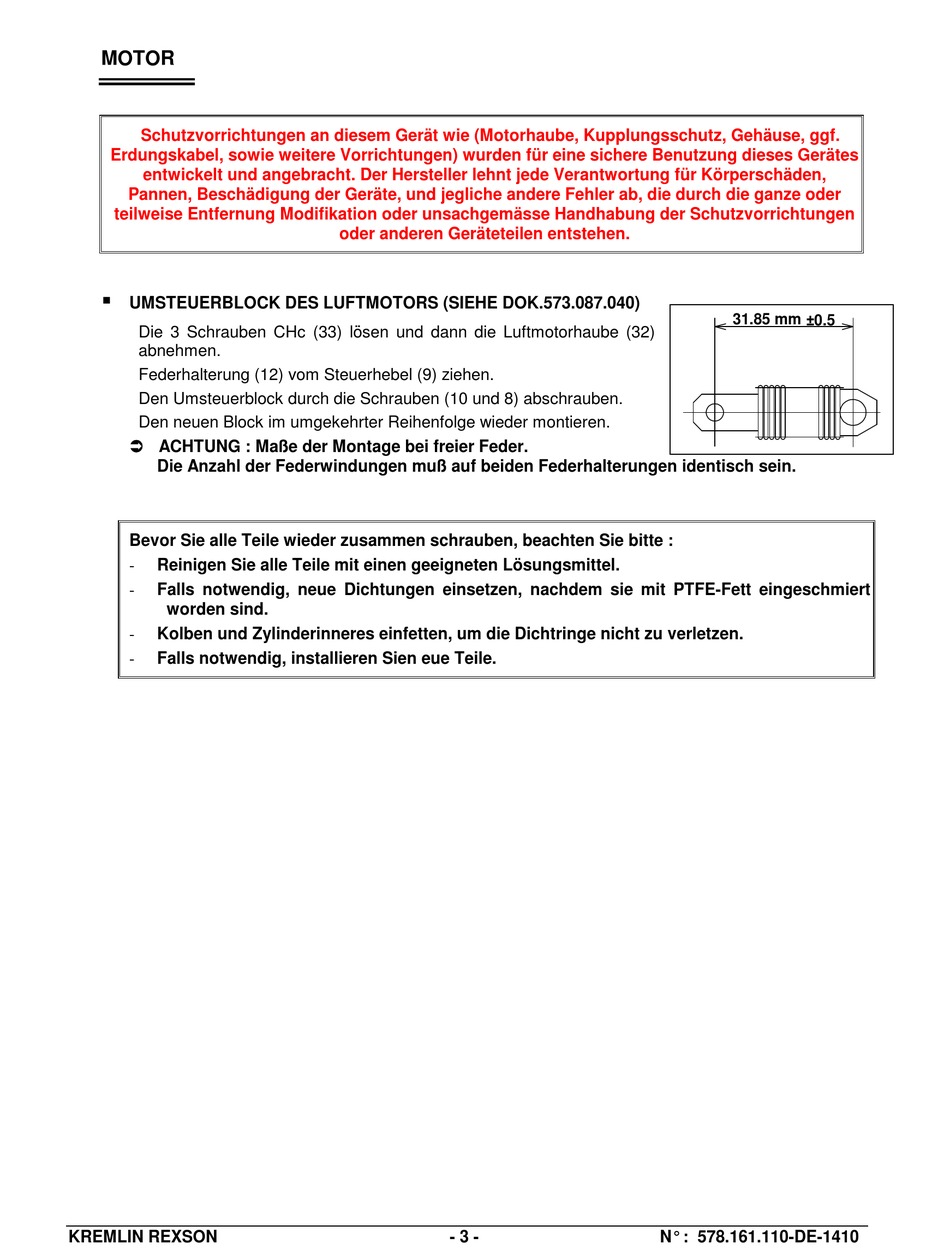

MOTOR
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
UMSTEUERBLOCK DES LUFTMOTORS (SIEHE DOK.573.087.040)
Die 3 Schrauben CHc (33) lösen und dann die Luftmotorhaube (32)
abnehmen.
Federhalterung (12) vom Steuerhebel (9) ziehen.
Den Umsteuerblock durch die Schrauben (10 und 8) abschrauben.
Den neuen Block im umgekehrter Reihenfolge wieder montieren.
ACHTUNG : Maße der Montage bei freier Feder.
Die Anzahl der Federwindungen muß auf beiden Federhalterungen identisch sein.
Bevor Sie alle Teile wieder zusammen schrauben, beachten Sie bitte :
-
Reinigen Sie alle Teile mit einen geeigneten Lösungsmittel.
Falls notwendig, neue Dichtungen einsetzen, nachdem sie mit PTFE-Fett eingeschmiert
-
worden sind.
-
Kolben und Zylinderinneres einfetten, um die Dichtringe nicht zu verletzen.
Falls notwendig, installieren Sien eue Teile.
-
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
- 3 -
31.85 mm ±0.5
N° : 578.161.110-DE-1410
